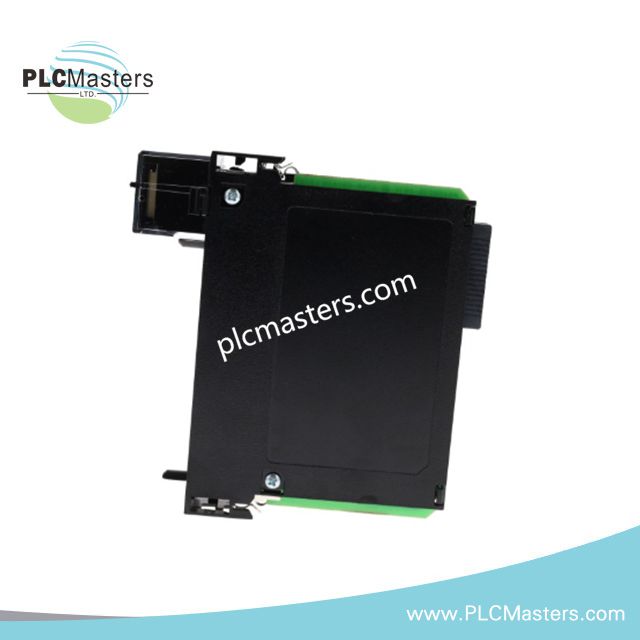

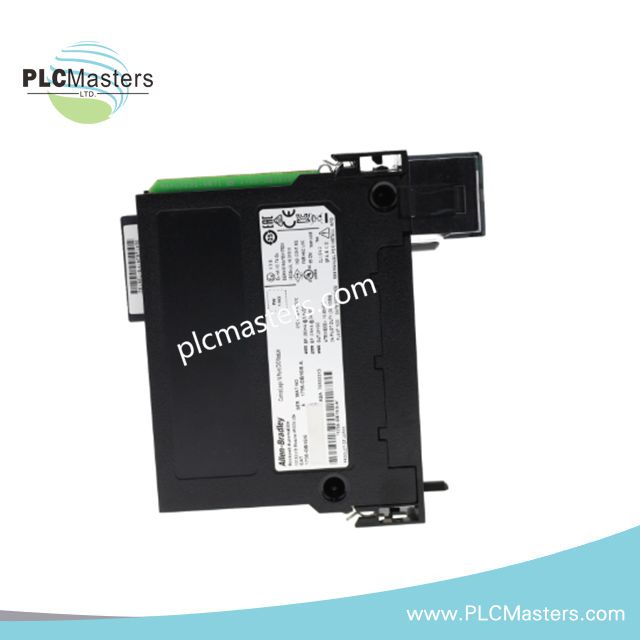

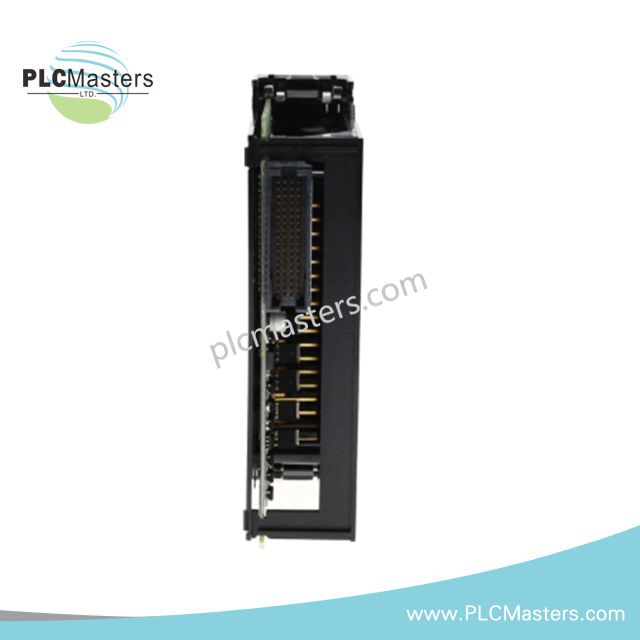

Модуль ввода-вывода Allen-Bradley 1756-OB16IS ControlLogix

Модуль  Allen-Bradley 1756-OB16IS, также известный как  1756-OB16IS ControlLogix I/O Module, работает как компонент дискретного выхода в распределённых системах управления ControlLogix. Он обеспечивает прямое электрическое переключение для 16 индивидуально изолированных и 8 запланированных DC выходных каналов в диапазоне 10–30 В DC в системах с задней панелью ControlLogix.

Аппаратные характеристики

Выполнение через EtherNet/IP заднюю панель и масштабирование плотности ввода-вывода

1756-OB16IS интегрируется в архитектуру задней панели ControlLogix, где управление состоянием выходов выполняется через запланированные обновления задач и синхронизацию сканирования на уровне модуля. Индивидуально изолированные выходные каналы уменьшают перекрестное электрическое влияние между каналами при высокочастотных переключениях.

Масштабирование плотности ввода-вывода достигается за счет расширения стойки ControlLogix, где распределённые модули используют детерминированную связь через заднюю панель. Планирование выходов поддерживает смешанное дискретное выполнение по времени, позволяя разделять обновления выходов в реальном времени и циклические обновления в структуре задач контроллера.

Часто задаваемые вопросы (FAQ)

Q: Являются ли выходы индивидуально изолированными на уровне каналов?
A: Да. Модуль обеспечивает 16 индивидуально изолированных выходов, уменьшая электрическое взаимодействие между переключающимися каналами при одновременном срабатывании.

Q: Какова зависимость питания от задней панели во время работы?
A: Модуль потребляет 350 мА от шины 5,1 В задней панели и минимальные 2,5 мА от вспомогательной шины 24 В в зависимости от конфигурации системы.

Q: Влияет ли планирование выходов на задержку отклика?
A: Запланированные выходы выполняются на основе интервалов сканирования задач ControlLogix, что вводит зависимость времени от циклов выполнения контроллера.

Руководство по установке на объекте

• Установите модуль в совместимый шасси ControlLogix с правильным подключением к задней панели.

• Убедитесь, что питание поля 10–30 В DC стабильно перед включением выходных цепей.

• Соблюдайте разделение между изолированными выходными проводами и силовыми проводниками с высоким уровнем шума.

• Проверьте, чтобы нагрузка канала не превышала номинал пилотного тока 2 A (DC-13SQ).

• Используйте экранированные кабели для длинных выходных проводов, чтобы уменьшить помехи, вызванные переключением.
