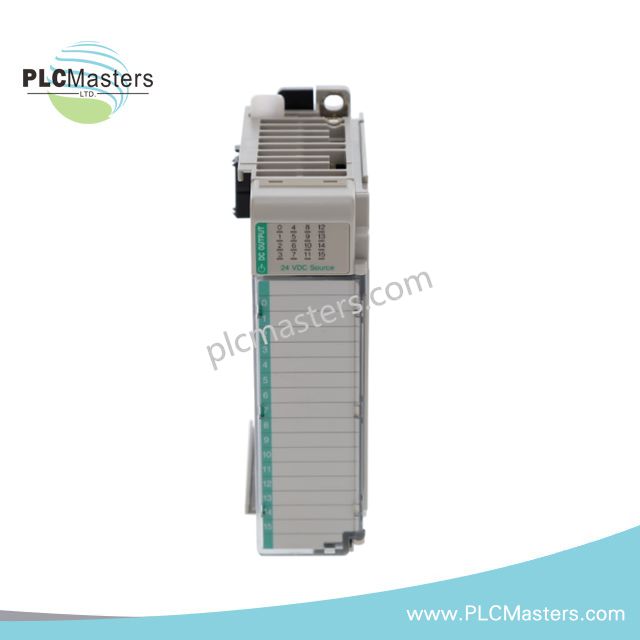

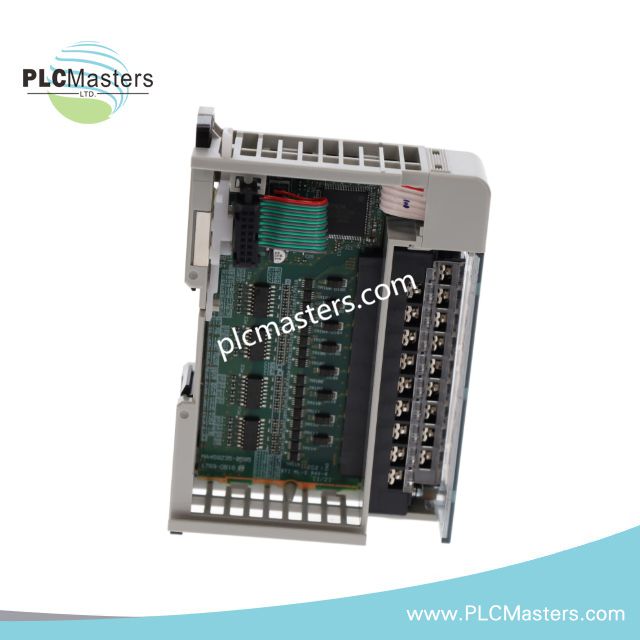

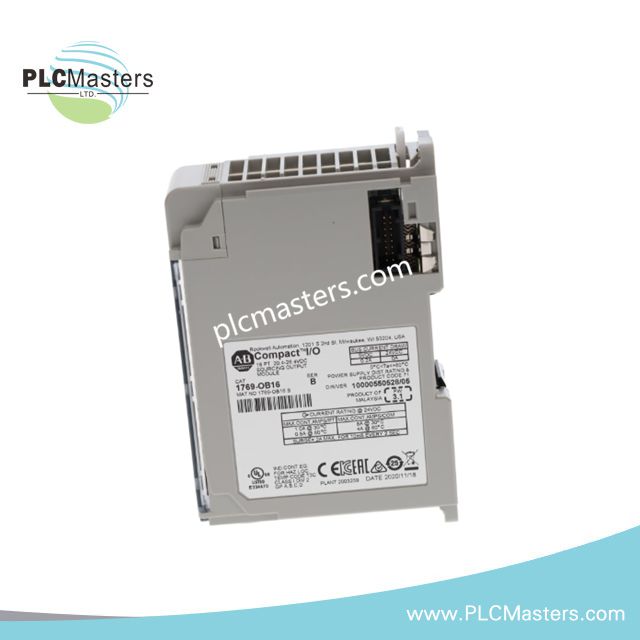

Allen-Bradley 1769-OB16 CompactLogix модуль выхода 16 точек 24 В постоянного тока

Описание продукта

Модуль 1769-OB16 — это цифровой выходной модуль CompactLogix от Allen-Bradley, предназначенный для высокоскоростного переключения полевых устройств на 24 В постоянного тока. Он обеспечивает 16 выходов-источников в форм-факторе на один слот, что позволяет создавать плотные конфигурации ввода-вывода в архитектуре управления CompactLogix.

Этот модуль работает в диапазоне 20,4–26,4 В постоянного тока и оптимизирован для приложений с быстрым откликом, где требуется точное время выхода. Его твердотельная конструкция обеспечивает стабильную работу и сниженное обслуживание по сравнению с выходами на основе механических реле.

Модуль 1769-OB16 поддерживает прямую интеграцию в стойки CompactLogix с вариантами монтажа на DIN-рейку или панель, что делает его подходящим для компактных систем управления машинами и распределённых автоматизированных систем.

Ключевые технические характеристики

Конфигурация выходов

• Количество выходов: 16 каналов источника

• Тип выхода: твердотельный источник постоянного тока

• Диапазон напряжения: 20,4–26,4 В постоянного тока (номинал 24 В постоянного тока)

• Минимальный ток включения: 1 мА

Характеристики производительности

• Задержка включения: 0,1 мс

• Задержка выключения: 1 мс

• Высокоскоростной отклик, подходящий для критичных по времени систем управления

Электрические данные

• Потребление тока с backplane: около 200 мА при 5,1 В постоянного тока

• Тип нагрузки: резистивные и индуктивные нагрузки постоянного тока

• Тепловыделение: макс. 2,11 W

Системная интеграция

• Платформа: CompactLogix

• Требование к слоту: модуль на 1 слот

• Варианты монтажа: DIN-рейка или монтаж на панель

• Тип клемм: винтовые зажимы

Условия эксплуатации

• Рабочая температура: от 0°C до +60°C

• Промышленная термостабильность для установки в шкафу

Функциональные особенности

• Высокоплотное управление 16-канальными выходами постоянного тока

• Быстрый отклик переключения для приложений с точным таймингом

• Компактный дизайн для панелей управления с ограниченным пространством

• Прямая интеграция с архитектурой CompactLogix backplane

Применения

• Системы автоматизации станков

• Упаковочное и сборочное оборудование

• Конвейерные и системы обработки материалов

• Управление универсальными приводами постоянного тока

Часто задаваемые вопросы

Q: Подходит ли этот модуль для индуктивных нагрузок?
A: Да, он может управлять индуктивными нагрузками постоянного тока, такими как соленоиды, при работе в пределах номинального тока.

Q: Требуется ли внешнее питание для выходов?
A: Да, питание поля подается извне в диапазоне 20,4–26,4 В постоянного тока.

Q: Насколько быстрое время отклика переключения?
A: Модуль обеспечивает очень быстрое время отклика, с задержками включения 0,1 мс и выключения 1 мс.
