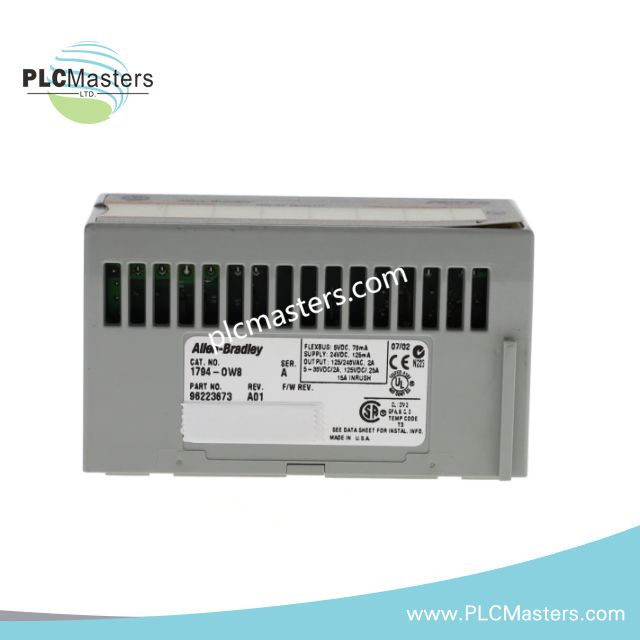

Цифровой модуль релейных выходов Allen-Bradley 1794-OW8/A
$123.00
$320.00
Описание
Allen-Bradley 1794-OW8/A цифровой релейный выходной модуль
Allen-Bradley 1794-OW8/A, также обозначаемый в каталоге как 1794-OW8 цифровой релейный выходной модуль, представляет собой специализированный аппаратный компонент для коммутации дискретных нагрузок в системе Allen-Bradley FLEX I/O. Модуль оснащён восемью изолированными релейными контактами Form A для управления контроллером PLC полевыми устройствами переменного и постоянного тока.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 1794-OW8 / серия A |
| Бренд | Allen-Bradley |
| Происхождение | Семейство продуктов Rockwell Automation FLEX I/O |
| Масса | 0,2 фунта |
| Потребляемая мощность | Максимум 5,5 W |
| Тип модуля | Цифровой релейный выходной модуль |
| Количество выходов | 8 нормально разомкнутых релейных каналов (Form A) |
| Диапазон рабочего напряжения | 5...264 V AC / 5...125 V DC |
| Номинальный ток контакта | 2,0 A на канал в непрерывном режиме |
| Суммарный номинальный ток | 14,4 A в непрерывном режиме для всех каналов |
| Потребляемый ток FlexBus | 80 мА при 5 V DC |
| Напряжение изоляции | 250 V AC в непрерывном режиме между каналами и между каналом и шиной |
| Время срабатывания контакта | <= 10 мс при переключении ON—OFF и OFF—ON |
| Индикаторы состояния | 8 жёлтых светодиодов выходных каналов |
Интеграция с EtherNet/IP и объединительной платой FLEX I/O
1794-OW8 подключается к платформе FLEX I/O через сборку клеммной базы и коммуникационную структуру FlexBus. Модуль получает команды на выходы от контроллера через сеть адаптеров I/O и передаёт логическое состояние отдельным электромеханическим релейным контактам.
Архитектура FLEX I/O поддерживает масштабирование плотности I/O за счёт модульной установки клеммных баз. 1794-OW8 позволяет сохранять полевую проводку при замене модуля при использовании совместимого оборудования клеммной базы. Модуль использует совместимость с флеш-прошивкой, определённую платформой FLEX I/O для согласования обмена данными с контроллером и адаптером.
Часто задаваемые вопросы
В: Может ли 1794-OW8 коммутировать источники переменного и постоянного напряжения на разных каналах?
О: Да. Каждый релейный выходной канал имеет индивидуальную изоляцию, что позволяет управлять раздельными источниками переменного или постоянного напряжения через разные выходы с контактами Form A в пределах номинальных характеристик модуля.
В: Требуется ли отсоединять полевую проводку при замене 1794-OW8?
О: При установке на совместимую клеммную базу FLEX I/O конструкция модуля позволяет снять и заменить его без отсоединения полевой проводки.
В: Каков ток, необходимый модулю 1794-OW8 от FlexBus?
О: Модулю требуется 80 мА при напряжении 5 V DC от интерфейса FlexBus.
Рекомендации по монтажу в полевых условиях
- Установите 1794-OW8 на указанную сборку клеммной базы FLEX I/O до подачи питания на полевые цепи.
- Убедитесь, что проводка релейных контактов соответствует требуемой функции коммутации нормально разомкнутого контакта (Form A).
- Разделяйте проводку питания переменного тока, цепи управления постоянного тока и низкоуровневую сигнальную проводку, чтобы уменьшить электрические помехи.
- Подключайте экраны кабелей в соответствии с проектом заземления системы и избегайте их параллельной прокладки с проводниками, рассчитанными на большой ток.
- Убедитесь, что ток полевой нагрузки не превышает номинальный ток релейного контакта каждого отдельного выходного канала.
- Перед вводом выходных каналов в эксплуатацию проверьте связь с контроллером, подключение FlexBus и индикаторы состояния модуля.
