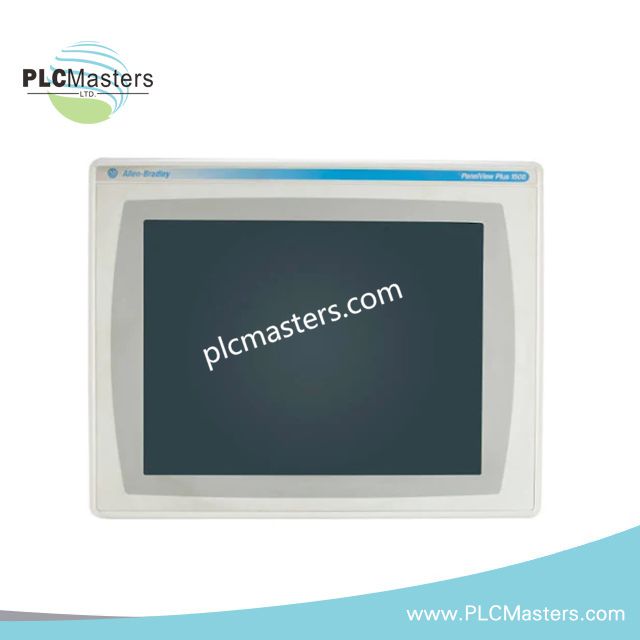

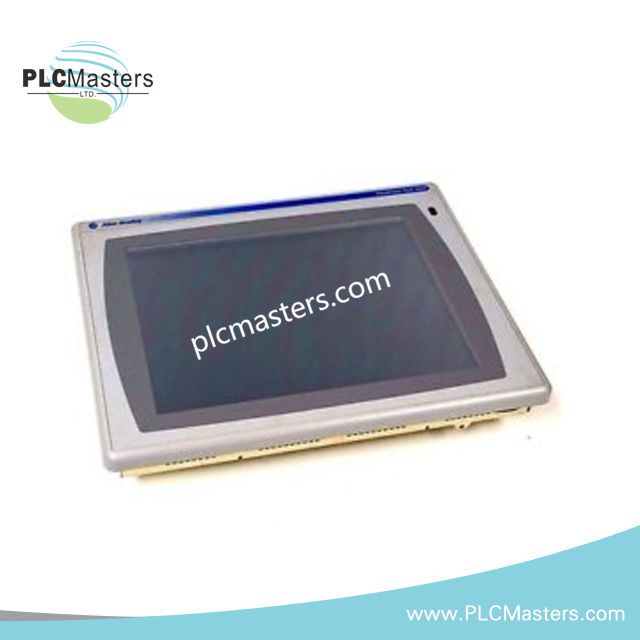

Модуль HMI Allen-Bradley 2711P-T15C4D2 PanelView Plus 1500

Модуль HMI Allen-Bradley 2711P-T15C4D2 PanelView Plus 1500

Предназначенный для отображения интерфейса оператора и ввода данных через сенсорный экран в системах PanelView Plus 1500, Allen-Bradley 2711P-T15C4D2 (модуль HMI 2711P-T15C4D2) обеспечивает непосредственное визуальное отображение и функции ввода оператором. Он оснащён 15-дюймовым цветным TFT-дисплеем с активной матрицей, разрешением 1024 x 768 пикселей и 18-битной цветопередачей.

Технические характеристики оборудования

Связь Ethernet и интерфейс HMI

Модуль 2711P-T15C4D2 обеспечивает подключение Ethernet 10/100Base-T для сетевого обмена данными HMI и системными данными. Интерфейс также включает последовательную связь RS-232 и порты USB для хоста/устройства.

Аналоговый резистивный сенсорный экран определяет действия оператора при физическом контакте с поверхностью дисплея. Поэтому при установке необходимо обеспечить чистоту сенсорной области и отсутствие препятствий.

Дисплей работает с разрешением 1024 x 768 пикселей, 18-битной цветной графикой и заявленной яркостью 300 кд/м². Активная область отображения размером 304 x 228 мм соответствует указанному формату панели 15 дюймов.

В предоставленных электрических характеристиках указан диапазон входного напряжения 18–32 В пост. тока при номинальном напряжении 24 В пост. тока. Потребляемая мощность составляет 39 Вт в типичном режиме и 70 Вт в пиковом режиме.

Часто задаваемые вопросы

В: Какой диапазон входного напряжения указан для 2711P-T15C4D2?

О: Указанный диапазон входного напряжения составляет 18–32 В пост. тока, при этом 24 В пост. тока обозначены как номинальное напряжение питания.

В: Какими дисплеем и сенсорным оборудованием оснащён этот модуль HMI?

О: Устройство оснащено 15-дюймовым цветным TFT-дисплеем с активной матрицей, разрешением 1024 x 768 и аналоговым резистивным сенсорным вводом.

В: Какие интерфейсы связи предусмотрены?

О: В предоставленных характеристиках указаны Ethernet 10/100Base-T, последовательный интерфейс RS-232 и интерфейсы USB для хоста/устройства.

Рекомендации по монтажу на объекте

Установите модуль HMI в соответствии с механическими требованиями применяемого монтажного узла PanelView Plus. Перед установкой убедитесь, что монтажная поверхность выдерживает указанную массу модуля.

Используйте стабилизированный источник постоянного тока в пределах указанного диапазона входного напряжения 18–32 В пост. тока. Перед подключением полевой проводки проверьте полярность и напряжение питания.

Прокладывайте проводку питания постоянного тока отдельно от силовых проводников коммутации, кабелей двигателей и других источников электромагнитных помех. Избегайте ненужной параллельной прокладки рядом с силовыми цепями.

Для связи Ethernet используйте подходящий промышленный кабель Ethernet и обеспечьте физическое разделение с проводкой высокого напряжения и сильного тока. Перед подачей питания на интерфейс проверьте надёжность установки разъёмов.

Для подключений RS-232 используйте предусмотренную схему подключения последовательного интерфейса и не прокладывайте сигнальные проводники рядом с силовыми кабелями коммутационных устройств или двигателей.

Подключайте экраны кабелей в соответствии со схемой заземления предприятия и требованиями к монтажу оборудования. Не допускайте образования непредусмотренных контуров заземления из-за нескольких путей подключения экранов.

Обеспечьте свободный доступ к сенсорному экрану и области отображения. Поддерживайте переднюю поверхность в чистоте, поскольку загрязнение может ухудшить работу резистивного сенсорного ввода и визуальную читаемость.

Оставьте вокруг модуля достаточное пространство для отвода тепла. В предоставленных характеристиках указано тепловыделение 240 БТЕ/ч.

Перед вводом в эксплуатацию проверьте источник постоянного тока, подключения интерфейсов связи, отклик сенсорного экрана, работу дисплея и функционирование часов реального времени.
