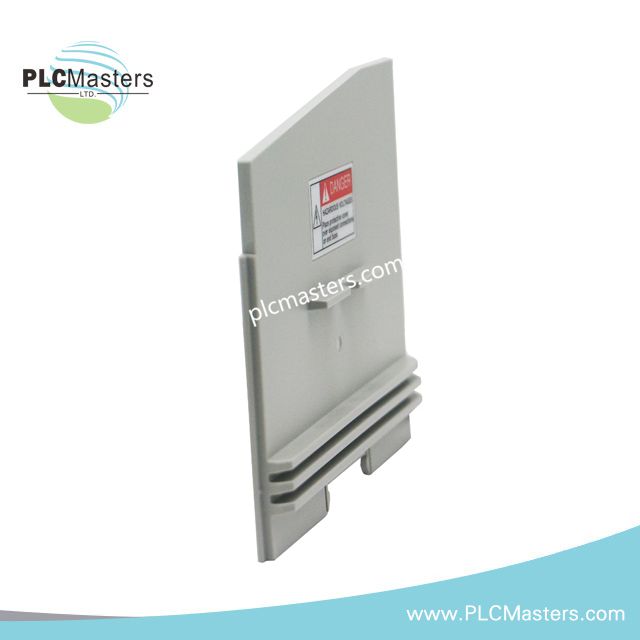

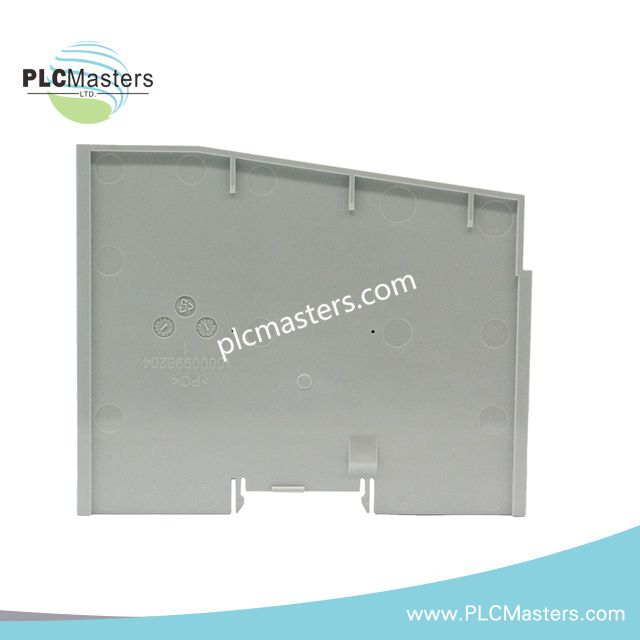

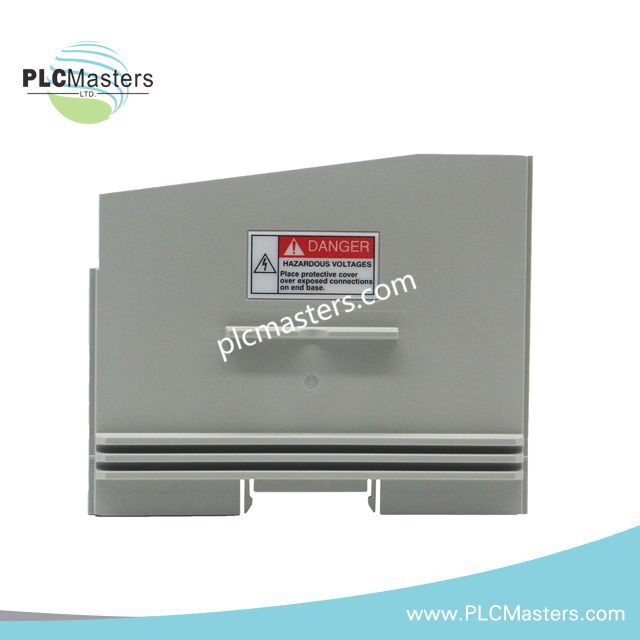

Концевая заглушка серии CompactLogix 5069 Allen Bradley 5069-ECR

Концевая крышка Allen Bradley 5069-ECR серии CompactLogix 5069

Allen Bradley 5069-ECR, также указанная в каталогах как 5069-ECR — концевая крышка серии CompactLogix 5069, предназначенная для защиты открытых точек межмодульного соединения в системах контроллеров CompactLogix.

Технические характеристики

Особенности защиты оборудования серии CompactLogix 5069

Концевая крышка Allen Bradley 5069-ECR устанавливается на последней позиции модулей в составе контроллера CompactLogix 5069. Она закрывает открытые точки межмодульного соединения системы контроллера, предотвращая случайный контакт с электрическими интерфейсами и снижая риск повреждения оборудования.

Модуль обеспечивает физическое завершение сборки контроллера при установке на DIN-рейку. Кроме того, концевая крышка сохраняет предусмотренную механическую структуру платформы CompactLogix 5069, закрывая неиспользуемые области соединений после установки последнего модуля.

В системах CompactLogix совместимость прошивки и скорость обмена данными по внутренней шине определяются установленным контроллером и архитектурой модулей. 5069-ECR является пассивным механическим интерфейсным компонентом, не имеющим собственных функций обработки данных или обмена информацией.

Часто задаваемые вопросы

В: Обеспечивает ли 5069-ECR обработку сигналов или функции обмена данными?
О: Нет. 5069-ECR — это пассивный компонент, не обеспечивающий обработку сигналов ввода-вывода, сетевой обмен данными или выполнение функций контроллера.

В: Где устанавливается 5069-ECR в системе CompactLogix 5069?
О: Концевая крышка устанавливается на последней позиции модуля контроллера, смонтированного на DIN-рейке, чтобы закрыть открытые точки межмодульного соединения.

В: Требуются ли для 5069-ECR отдельные подключения полевой проводки?
О: Нет. Компонент не требует внешней проводки. Установка заключается в механическом креплении к сборке контроллера в соответствии с процедурами монтажа CompactLogix.

Рекомендации по установке

Установите 5069-ECR на последнюю позицию модуля после монтажа всех модулей серии CompactLogix 5069 на DIN-рейке.

Перед включением системы убедитесь, что концевая крышка полностью установлена и прилегает к интерфейсу модуля. Не прикладывайте усилие, если механическое выравнивание выполнено неправильно.

Соблюдайте правила заземления шкафа и прокладывайте цепи управления отдельно от силовых проводников высокого напряжения в соответствии с промышленными стандартами монтажа.

Не допускайте попадания пыли и токопроводящих загрязнений в область соединения модуля, а также предотвращайте механические препятствия. Во время технического обслуживания осматривайте концевую крышку, чтобы убедиться в надежности ее фиксации и защите открытых интерфейсов.
