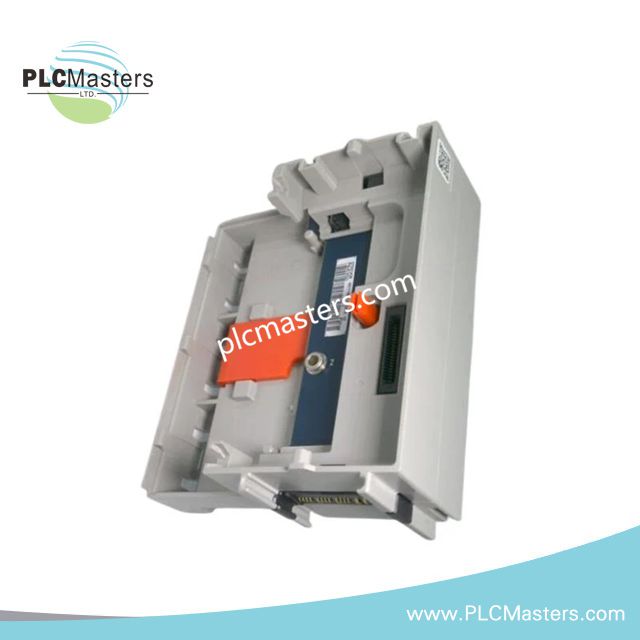

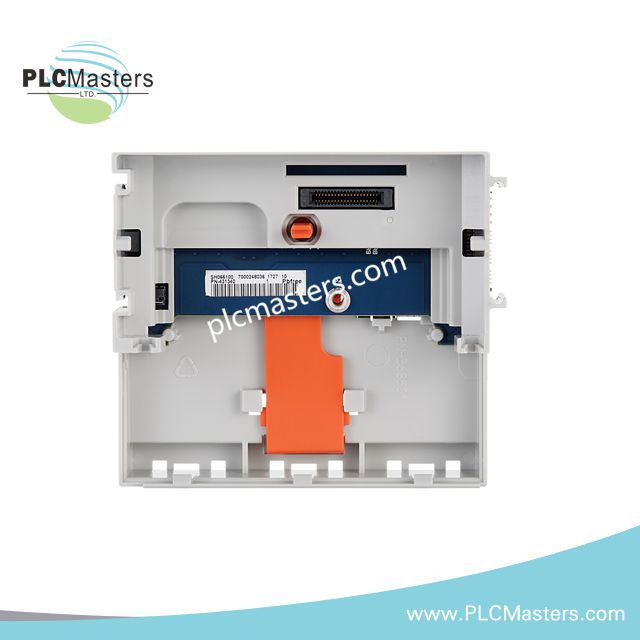

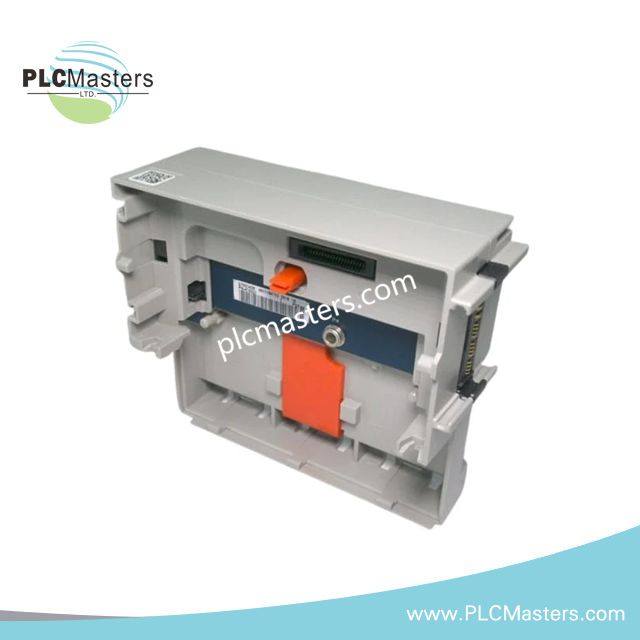

Монтажное основание ввода-вывода Allen-Bradley 5094-MB FLEX 5000
$123.00
$320.00
Описание
Монтажное основание Allen-Bradley 5094-MB FLEX 5000 I/O
Allen-Bradley 5094-MB, также обозначаемое в каталогах как монтажное основание 5094-MB, представляет собой специализированный аппаратный компонент для установки модулей FLEX 5000 I/O и распределения сигналов по объединительной панели в составе системы FLEX 5000 I/O.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | 5094-MB |
| Бренд | Allen-Bradley / Rockwell Automation |
| Страна происхождения | США |
| Тип компонента | Монтажное основание / клеммное основание |
| Серия продукции | Система FLEX 5000 I/O |
| Тип монтажа | Монтажная DIN-рейка EN 50022 — 35 x 7,5 мм или 35 x 15 мм |
| Размеры | 85,1 мм x 98,1 мм x 37,5 мм |
| Масса | 0,26 кг |
| Рабочая температура | от -40 °C до +70 °C |
| Энергопотребление | Нагрузка на объединительную панель: 15 мА при 3,3 VDC / 100 мА при 5,5 VDC |
| Метод охлаждения | Естественная конвекция |
| Тип корпуса | Исполнение открытого типа |
| Электрическая функция | Пассивное подключение к объединительной панели для модулей FLEX 5000 I/O и съемных клеммных блоков |
Интерфейс объединительной панели FLEX 5000 и функция монтажа модулей I/O
5094-MB обеспечивает механическую монтажную конструкцию и электрический интерфейс между модулями FLEX 5000 I/O и системной объединительной панелью. Устройство соединяет соседние монтажные основания через встроенный шинный интерфейс, обеспечивая передачу сигналов и распределение питания по всей собранной конфигурации I/O.
Монтажное основание поддерживает установку модулей с лицевой стороны и совместимо со съемными клеммными блоками для подключения полевой проводки. Кроме того, конструкция обеспечивает фиксированное выравнивание модулей I/O, клеммных блоков и узлов, установленных на DIN-рейке.
В архитектуре FLEX 5000 используется детерминированная промышленная сетевая связь через подключенный адаптер и контроллер. Поэтому для корректной работы модулей необходимо обеспечить правильное выравнивание оснований и надежное соединение контактов объединительной панели.
Часто задаваемые вопросы
В: Может ли 5094-MB работать как самостоятельный модуль I/O?
О: Нет. 5094-MB является пассивным монтажным компонентом и требует совместимого модуля FLEX 5000 I/O и подключения к системному адаптеру.
В: Обеспечивает ли 5094-MB гальваническую развязку полевых сигналов?
О: Нет. Монтажное основание обеспечивает механическую опору, крепление клеммного блока и электрическое подключение к объединительной панели. Функции обработки и развязки сигналов выполняются установленным модулем I/O.
В: Совместим ли 5094-MB со стандартными системами монтажа на DIN-рейку?
О: Да. Монтажное основание предназначено для установки на совместимые с EN 50022 DIN-рейки шириной 35 мм в соответствии с указанными требованиями к монтажу.
Рекомендации по монтажу на объекте
Устанавливайте 5094-MB на правильно заземленную DIN-рейку, обеспечивая достаточное пространство для охлаждения естественной конвекцией. Перед подключением встроенного соединения с объединительной панелью убедитесь, что соседние монтажные основания выровнены.
Соблюдайте расстояние между слаботочной сигнальной проводкой и силовыми проводниками высокого напряжения, чтобы снизить электрические помехи. Прокладывайте полевые кабели в соответствии с правилами монтажа промышленных шкафов управления и не допускайте чрезмерной механической нагрузки на соединения съемных клеммных блоков.
Перед установкой модуля I/O осмотрите контакты интерфейса объединительной панели на наличие загрязнений или механических повреждений. После установки убедитесь, что механизм фиксации модуля полностью задействован.
Для экранированных сигнальных кабелей подключайте экраны в соответствии со стандартом заземления предприятия. Не допускайте образования нескольких контуров заземления, которые могут вызвать нежелательные циркулирующие токи.
