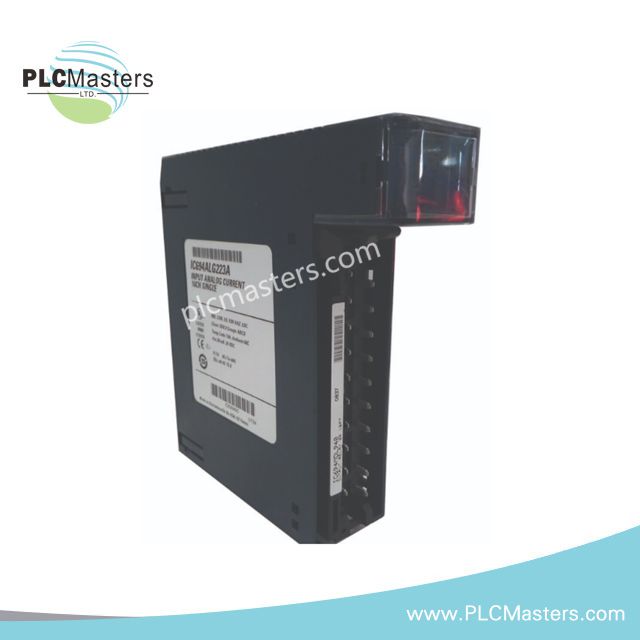

Модуль аналогового входа GE IC694ALG223A

Обзор

Модуль GE IC694ALG223A является модулем аналогового входа высокой плотности для серии PACSystems RX3i. Он предлагает 16 однополярных каналов входа тока для точного мониторинга. Пользователи могут подключать датчики расхода, давления, температуры или уровня с надежной производительностью. Каждый канал поддерживает выбираемые диапазоны, обеспечивая гибкость для различных промышленных применений. Благодаря быстрому времени обновления и высокой изоляции модуль обеспечивает точные и безопасные измерения в требовательных условиях.

Технические характеристики

• Номер модели: IC694ALG223A

• Серия: PACSystems RX3i

• Входные каналы: 16 однополярных аналоговых входов тока

• Диапазоны входа: 0–20 мА, 4–20 мА, 4–20 мА улучшенный

• Разрешение: 12 бит, 4–5 мкА на отсчет в зависимости от диапазона

• Калибровка: Заводская калибровка для точного измерения тока

• Скорость обновления: 13 миллисекунд для всех 16 каналов

• Точность: ±0,25% при 25°C, ±0,5% в полном диапазоне

• Входное сопротивление: 250 Ом

• Изоляция: 250 В переменного тока непрерывно, 1500 В переменного тока в течение 1 минуты

• Общее напряжение режима: 0 вольт, однополярные каналы

• Входной фильтр: Низкочастотная характеристика 19 Гц

• Подавление перекрестных каналов: Более 80 дБ от постоянного тока до 1 кГц

• Внешнее питание: 24 В постоянного тока, поставляемое пользователем, 65 мА плюс токи петли

• Потребление питания шины: 120 мА при 5 В постоянного тока

• Индикаторы состояния: светодиоды MODULE OK и USER SUPPLY

• Крепление: любой слот ввода-вывода в стойке RX3i

• Рабочая температура: от 0°C до 60°C
