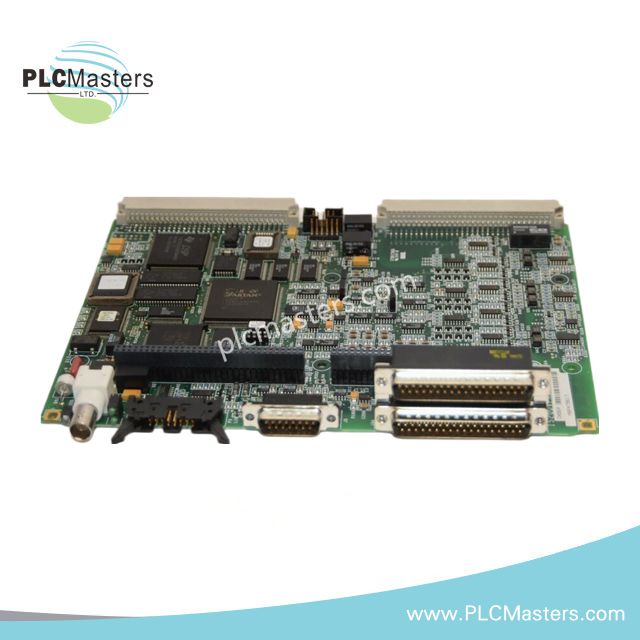

Плата драйвера реле GE IS200EXHSG3AEC

Обзор

Плата GE IS200EXHSG3AEC является высокоскоростным драйвером реле, разработанным для системы возбуждения EX2100. Она играет ключевую роль в возбуждении турбины, управляя 12 выходами реле с высокоскоростным переключением и оптической изоляцией. Разработанная с использованием технологии поверхностного монтажа, плата обеспечивает быстрое и надежное управление и соответствует строгим стандартам защиты IEEE. Инженеры используют её в приложениях управления выключателями, где важны точность и резервирование.

Технические характеристики

Электрические характеристики

• Мощность катушки реле: номинал 125 В постоянного тока

• Диапазон рабочих напряжений: 100–140 В постоянного тока

• Питание контактов: 24 В постоянного тока (от шкафа возбуждения)

• Питание входных контактов: 70 В постоянного тока (для 41, 53A, 53B)

• Номинал контактов: 5 А при 250 В переменного тока

• Изоляционное напряжение: 2500 В переменного тока (Vrms)

Характеристики реле

• Каналы реле: 12

• Драйвер реле: двойной резервный с оптической изоляцией

• Пропускная способность размыкания (резистивная нагрузка): 2 А при 28 В постоянного тока

• Пропускная способность размыкания (индуктивная нагрузка): 1 А при 28 В постоянного тока в течение 0,007 с

• Подавление катушки: внешнее (не интегрировано на плате)

• Подавление дуги: встроенные RC-гасители

Физические характеристики

• Размеры: 8,26 см (высота) × 4,19 см (ширина) × 12,1 см (глубина)

• Вес: примерно 120 грамм

• Разъемы:

• Три вертикальных D-образных разъема с контактами

• Восемь штекерных разъемов (различных размеров)

• Покрытие печатной платы: обычное

Экологические условия и соответствие стандартам

• Рабочая температура: от -40°C до +85°C

• Среднее время наработки на отказ (MTBF): 250 000 часов

• Соответствие стандартам: IEEE C37.90
