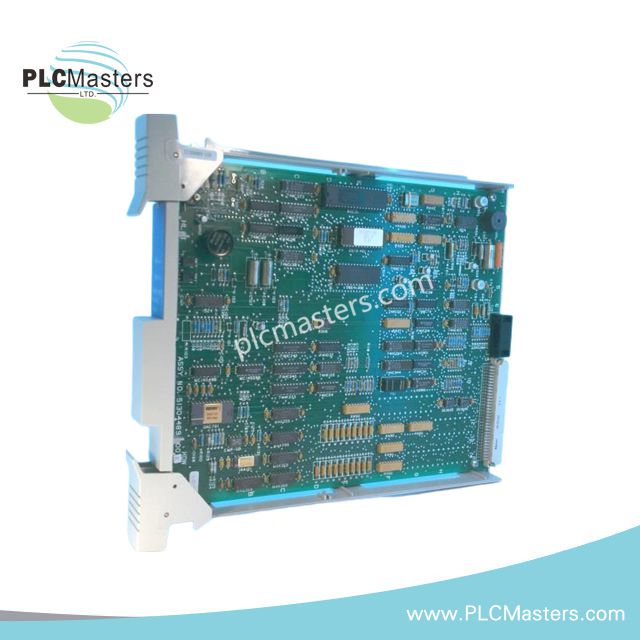

Модуль аналогового входа высокого уровня Honeywell 51304489-100

Модуль аналогового входа высокого уровня Honeywell 51304489-100

  • 16 В наличии
  • Manufacturer: HoneyWell

  • Product No.: 51304489-100

  • Condition: В наличии

  • Product Type: Модуль аналогового входа высокого уровня

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 730g

  • Shipping port: Xiamen

  • Warranty: 12 months

{"id":41792684359770,"title":"Default Title","option1":"Default Title","option2":null,"option3":null,"sku":"51304489-100","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Модуль аналогового входа высокого уровня Honeywell 51304489-100","public_title":null,"options":["Default Title"],"price":13500,"weight":730,"compare_at_price":45600,"inventory_management":"shopify","barcode":"USA","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Описание

Honeywell 51304489-100, также каталогизированный как модуль аналогового ввода высокого уровня 51304489-100, предназначен для получения аналоговых сигналов напряжения и тока в промышленных системах управления технологическими процессами. Согласно предоставленным спецификациям, модуль имеет 16 входных каналов, разрешение 16 бит, частоту обновления 1 мс и межканальную изоляцию 500 Vrms для получения аналоговых сигналов.

Технические характеристики оборудования

Параметр Характеристика
Модель 51304489-100
Бренд Honeywell
Тип изделия Модуль аналогового ввода высокого уровня
Вес 1,61 фунта
Размеры 2,5 x 4,5 x 0,75 дюйма
Рабочая температура от -40 до 70 °C
Входные каналы 16 аналоговых входных каналов
Диапазон входного напряжения от 0 до 10 В, от -10 до +10 В
Диапазон входного тока от 0 до 20 мА, от 4 до 20 мА
Разрешение 16 бит
Частота обновления 1 мс
Погрешность +/- 0,2% от показания
Межканальная изоляция 500 Vrms
Категория ПЛК / управление машинами
Подкатегория Плата ПЛК для ПК / дополнительная плата

Получение и изоляция аналоговых входных сигналов

Модуль 51304489-100 предназначен для получения сигналов напряжения и тока по 16 аналоговым входным каналам. Указанные диапазоны входных сигналов включают от 0 до 10 В, от -10 до +10 В, от 0 до 20 мА и от 4 до 20 мА. Заявленное разрешение 16 бит определяет возможность цифрового представления результатов входных измерений, а частота обновления 1 мс указывает заданный интервал обновления.

Заявленный номинал межканальной изоляции составляет 500 Vrms. Перед подключением полевых устройств инженерам по монтажу следует проверить соответствующую конфигурацию входной проводки, требования к заземлению и пределы изоляции по документации производителя оборудования.

Часто задаваемые вопросы

В: Какие диапазоны аналоговых входных сигналов указаны для 51304489-100?

О: В предоставленных спецификациях указаны диапазоны напряжения от 0 до 10 В и от -10 до +10 В, а также диапазоны тока от 0 до 20 мА и от 4 до 20 мА. Перед подключением полевых сигналов подтвердите требуемую конфигурацию входа.

В: Каковы разрешение и частота обновления этого модуля?

О: Указанное разрешение составляет 16 бит, а заданная частота обновления - 1 мс. Фактическое быстродействие системы также зависит от обработки данных контроллером и конфигурации приложения.

В: Какой номинал изоляции указан между каналами?

О: Согласно предоставленным данным, межканальная изоляция составляет 500 Vrms. Перед подачей полевых напряжений подтвердите инструкции производителя по монтажу и применимые условия изоляции.

Рекомендации по монтажу на объекте

  • Перед монтажом проверьте полный номер модели и аппаратную ревизию по ведомости материалов системы.
  • Используя документацию производителя, подтвердите совместимость монтажного узла, интерфейса контроллера и электрических соединений.
  • Сопоставьте каждый полевой сигнал с настроенным диапазоном входного напряжения или тока.
  • По возможности прокладывайте проводку аналоговых сигналов отдельно от силовых проводников с высоким током и кабелей приводов с коммутацией.
  • Выполните заземление экранов в соответствии с проектом заземления системы и инструкциями производителя. Не допускайте непреднамеренного образования контуров заземления.
  • Перед включением системы проверьте полярность сигналов полевых устройств, общие соединения и назначения каналов.
  • Перед вводом в эксплуатацию проверьте надежность установки разъемов и крепления.
  • Во время ввода в эксплуатацию сравните показания сигналов с калиброванным эталоном. Не следует предполагать, что заявленная точность сохраняется за пределами условий эксплуатации, указанных производителем.
