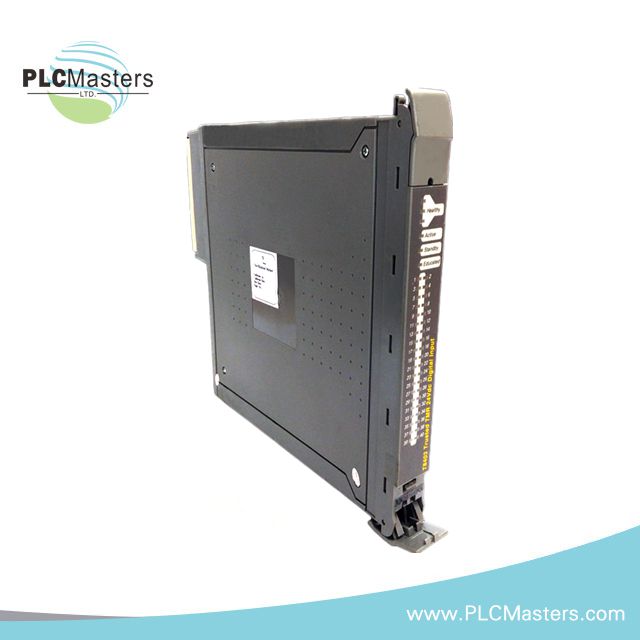

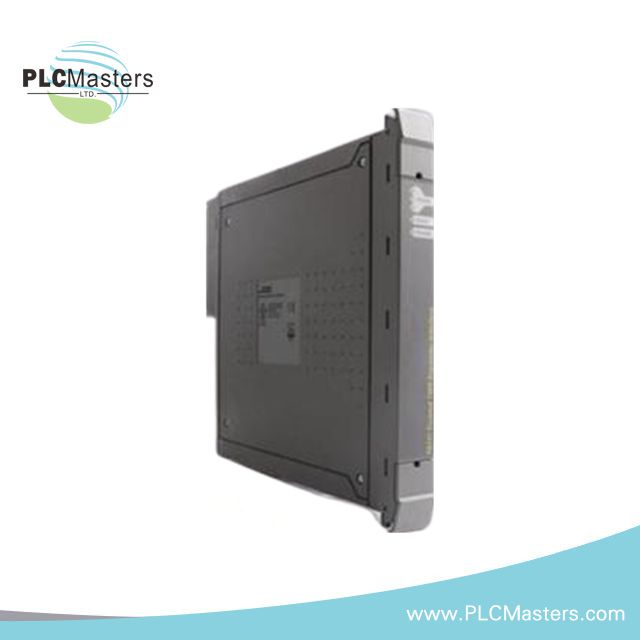

Модуль защищённого цифрового вывода ICS Triplex T3488 Regent
$123.00
$320.00
Описание
ICS Triplex T3488, также обозначаемый в каталогах как модуль защищённого цифрового вывода T3488, представляет собой специализированный аппаратный компонент для коммутации высоковольтных нагрузок постоянного тока в системах безопасности платформ Regent T3xxx Safetybus.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | T3488 |
| Бренд | ICS Triplex |
| Происхождение | Великобритания |
| Масса | 1,80 кг |
| Размеры | Стандартный размер модуля Regent |
| Рабочая температура | от 0 до 60 °C |
| Потребляемая мощность | 15 W (логическая часть) |
| Количество каналов | 16 контролируемых выходов (2 изолированные группы по 8) |
| Номинальное напряжение | 125 VDC (рабочий диапазон от 100 до 140 VDC) |
| Ток нагрузки | до 2 A на канал |
| Архитектура | Защищённая двухканальная резервированная логика с мажоритарными схемами |
| Изоляция | Оптический/гальванический барьер 2500 V |
| Сертификация | IEC 61508 SIL 3, сертификация TUV, класс риска 5 |
| Диагностика | Непрерывный контроль обрыва, короткого замыкания и состояния предохранителей |
Безопасность SIL3 и тройное модульное резервирование
Модуль оснащён защищённой двухканальной резервированной логической архитектурой, напрямую связанной с трёхкратно резервированным интерфейсом Regent I/O Safetybus, что обеспечивает полностью детерминированное отказоустойчивое выполнение. Встроенные мажоритарные схемы обеспечивают выполнение в безопасном состоянии и предотвращают непреднамеренное включение подключённых полевых устройств при единичной аппаратной неисправности. Полная оптическая и гальваническая изоляция напряжением 2500 V между цепями полевой стороны и внутренней обработкой логики защищает целостность системы от переходных скачков напряжения. Непрерывные диагностические процедуры в реальном времени выполняют мониторинг линий для мгновенного обнаружения обрывов и коротких замыканий, проверяя исправность выходов и целостность предохранителей без нарушения работы активных контуров безопасности.
Часто задаваемые вопросы
В: Можно ли выполнять горячую замену модуля T3488 во время работы системы без нарушения работы контуров безопасности?
О: Да, T3488 поддерживает полноценную горячую замену. Обслуживающий персонал может извлечь и установить модуль под напряжением, не прерывая работу трёхкратно резервированной шины Safetybus и активных функций безопасности SIL 3.
В: Какие механизмы защищают полевые выходы от перегрузки по току и нарушений целостности проводки?
О: Каждый выходной канал оснащён непрерывным контролем линии на обрыв и короткое замыкание, а также отдельными предохранителями, доступными с передней панели, для отключения сверхтоков в каждой линии.
Рекомендации по монтажу в полевых условиях
Перед установкой модуля в слот убедитесь, что его корпус заземлён медной шиной с низким импедансом на основную защитную землю (PE) шкафа. Полевые цепи каналов 125 VDC должны быть отделены от низковольтных сигнальных кабелей для предотвращения ёмкостной наводки. Все экраны полевых кабелей следует заземлять в одной точке, обычно на кабельной вводной панели шкафа, чтобы исключить токи в контурах заземления. Убедитесь, что источники питания полевых цепей не превышают верхний порог 140 VDC при максимальных переходных изменениях нагрузки. Стандартные конструкции для монтажа на DIN-рейку 35 мм или в стойку должны обеспечивать достаточный зазор для вертикального воздушного потока через радиаторы корпуса.
