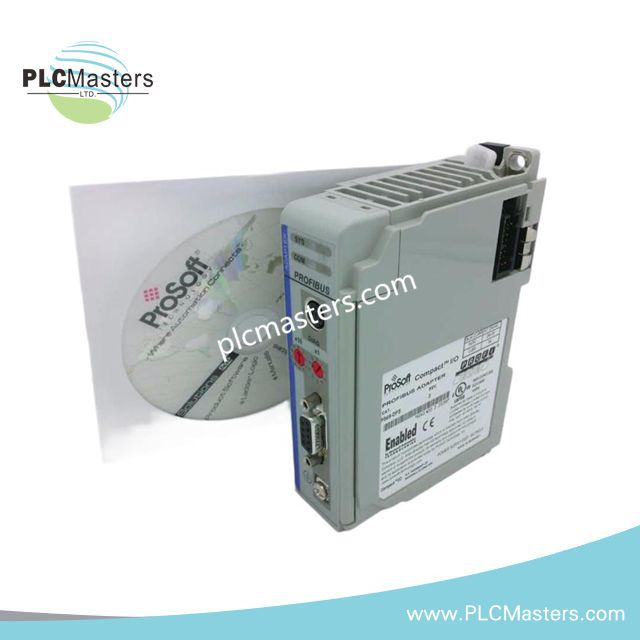

Модуль ведомого устройства PROFIBUS DP ProSoft PS69-DPS для CompactLogix

ProSoft PS69-DPS, также выпускаемый под обозначением PS69-DPS как интерфейсный модуль ведомого сетевого устройства PROFIBUS DPV1, представляет собой специализированный аппаратный компонент для интеграции сетей PROFIBUS DP с платформами контроллеров Allen-Bradley CompactLogix и MicroLogix 1500. Модуль устанавливается в один слот объединительной платы 1769 и обеспечивает высокоскоростной циклический и ациклический обмен данными между процессором Logix и ведущим устройством PROFIBUS DP через изолированный последовательный канал RS-485.

Технические характеристики оборудования

Обмен данными по шине объединительной платы и детерминированность сети

PS69-DPS использует встроенную микросхему ASIC EC1-160P с интегрированным ASPC2 для детерминированной обработки протокола PROFIBUS DP V0/V1 независимо от цикла хост-процессора. Высокая скорость обмена по шине объединительной платы обеспечивает быструю передачу данных ввода-вывода между буфером объединительной платы 1769 и 408-байтовым массивом входных и выходных данных PROFIBUS. Совместимость с флеш-памятью прошивки обеспечивает беспроблемную параметризацию с помощью стандартных файлов GSD в средах RSLogix 5000 / Studio 5000, предотвращая задержки протокола и поддерживая точную синхронизацию со временем сканирования контроллера CompactLogix.

Часто задаваемые вопросы

В: Каковы ограничения по питанию объединительной платы при установке модуля PS69-DPS?

О: PS69-DPS потребляет не более 260 мА при напряжении 5 VDC непосредственно от объединительной платы 1769 CompactLogix. Допустимое расстояние до источника питания составляет 6 слотов, то есть модуль необходимо устанавливать не далее шести модульных слотов от дополнительного источника питания 1769.

В: Как выполняется диагностический мониторинг соединения с ведомым устройством PROFIBUS?

О: Доступ к диагностике осуществляется через изолированный порт RS-232 PS/2 mini-DIN со скоростью 9600 бод. Статус в реальном времени, передача конфигурации и состояние узла ведомого устройства можно отслеживать непосредственно через этот выделенный интерфейс, не прерывая основной обмен данными PROFIBUS по RS-485.

В: Какие ограничения профиля определяют максимальный размер набора данных для ациклической передачи PROFIBUS DP V1 на этом оборудовании?

О: Модуль поддерживает до 408 байт входных данных и до 408 байт выходных данных, непрерывно передаваемых через буфер объединительной платы, обеспечивая строгое соответствие определениям циклической и ациклической полезной нагрузки ведомого устройства DP V0 и DP V1.

Рекомендации по установке на объекте

1. Перед установкой или извлечением модуля из системы 1769 CompactLogix убедитесь, что питание шкафа отключено. Горячая замена на объединительных платах 1769 строго запрещена во избежание эрозии краевых разъемов объединительной платы или возникновения ошибок шины.
2. Убедитесь, что модуль установлен на расстоянии не более 6 слотов от источника питания 1769, чтобы обеспечить стабильную подачу напряжения 5 VDC по шине объединительной платы.
3. Подключите кабель PROFIBUS RS-485 с помощью стандартных разъемов DB9 со встроенными согласующими резисторами. Переключатели оконечной нагрузки должны быть установлены в положение "ON" на обоих физических крайних узлах сегмента шины RS-485 и в положение "OFF" на промежуточных узлах.
4. Прокладывайте сигнальные кабели PROFIBUS RS-485 в отдельных заземленных металлических кабелепроводах на расстоянии не менее 200 мм от высоковольтной проводки переменного тока и выходных кабелей преобразователей частоты.
5. Подключите экранирующую оплетку кабеля PROFIBUS непосредственно к функциональному заземлению (FE) с помощью низкоимпедансных заземляющих зажимов рядом с вводом модуля, чтобы подавить высокочастотные электромагнитные помехи синфазного типа.
