Коммуникационный модуль ведущего устройства PROFIBUS DP ProSoft Technology ILX56-PBM
$123.00
$320.00
Описание

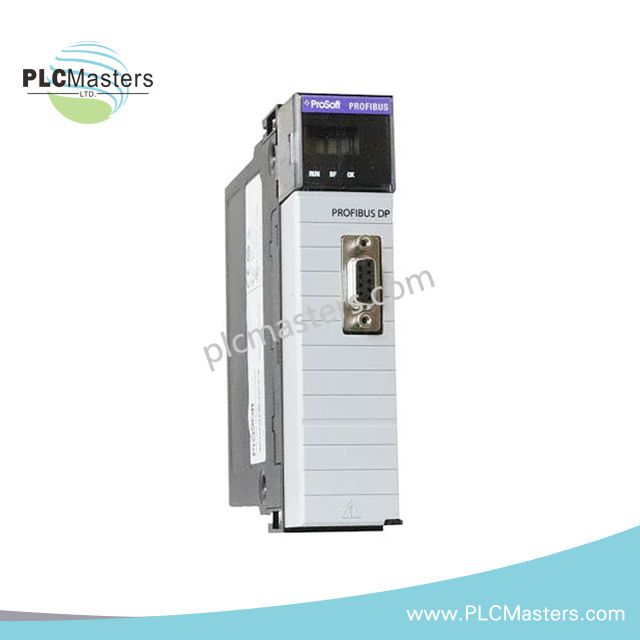

Коммуникационный модуль ведущего устройства PROFIBUS DP ProSoft Technology ILX56-PBM
Настроенный для обмена данными по PROFIBUS DP в системах Allen-Bradley ControlLogix, ProSoft Technology ILX56-PBM (ILX56-PBM, коммуникационный модуль ведущего устройства PROFIBUS DP) обеспечивает прямую сетевую связь между процессорами ControlLogix и полевыми устройствами PROFIBUS DP.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | ILX56-PBM |
| Бренд | ProSoft Technology |
| Рабочая температура | от 0 °C до 60 °C |
| Энергопотребление | 800 мА при 5,1 В пост. тока; 3 мА при нагрузке объединительной платы 24 В пост. тока |
| Тип модуля | Коммуникационный модуль ведущего устройства PROFIBUS DP |
| Хост-платформа | Шасси серии Allen-Bradley ControlLogix 1756 |
| Протокол PROFIBUS | Ведущее устройство PROFIBUS DP-V1, классы 1 и 2 |
| Скорость передачи | от 9,6 кбит/с до 12 Мбит/с, с автоматическим определением скорости передачи |
| Поддерживаемые ведомые устройства | до 125 ведомых устройств PROFIBUS DP |
| Объём данных ввода-вывода | до 1536 байт входных данных и 1536 байт выходных данных |
| Интерфейс PROFIBUS | 1 × DB9, гнездовой |
| Интерфейс Ethernet | 1 × RJ45 |
| Температура хранения | от -40 °C до 85 °C |
| Относительная влажность | от 5% до 95%, без конденсации |
Связь PROFIBUS и интеграция в сеть
ILX56-PBM работает как ведущее устройство PROFIBUS DP-V1 в конфигурациях с шасси ControlLogix 1756.
Он обеспечивает циклический обмен данными ввода-вывода между объединительной платой ControlLogix и подключёнными ведомыми устройствами PROFIBUS DP.
Модуль поддерживает функции ведущего устройства классов 1 и 2 для связи по PROFIBUS DP-V1.
Поддерживаемые скорости передачи находятся в диапазоне от 9,6 кбит/с до 12 Мбит/с с автоматическим определением скорости передачи.
Сетевой интерфейс поддерживает до 125 ведомых устройств PROFIBUS DP при указанной конфигурации.
Объём данных процесса ввода и вывода достигает 1536 байт в каждом направлении.
Конфигурацию можно выполнять с помощью Studio 5000 или RSLogix 5000 с соответствующим профилем дополнения.
PLX50-PBM Configuration Manager предоставляет альтернативный способ настройки параметров сети PROFIBUS.
Интерфейс Ethernet RJ45 поддерживает настройку, интеграцию с системами управления активами и удалённую диагностику.
Для подключения PROFIBUS используется гнездовой интерфейс DB9, предназначенный для разводки полевой шины.
Функции диагностики в реальном времени обеспечивают отображение состояния сети, информации о состоянии узлов и статистики пакетов.
Часто задаваемые вопросы
В: Какой интерфейс шасси ControlLogix использует ILX56-PBM?
О: Модуль устанавливается непосредственно в локальные или удалённые шасси Allen-Bradley ControlLogix 1756.
В: Какую электрическую нагрузку на объединительную плату требует модуль?
О: Согласно предоставленным данным, требуется 800 мА при 5,1 В пост. тока и 3 мА при 24 В пост. тока.
В: Поддерживает ли модуль автоматическое определение скорости передачи PROFIBUS?
О: Да. Указанный диапазон скоростей связи PROFIBUS составляет от 9,6 кбит/с до 12 Мбит/с с автоматическим определением скорости передачи.
Рекомендации по монтажу на объекте
Установите модуль в разрешённое положение шасси ControlLogix 1756 в соответствии с применимой документацией на шасси.
Перед установкой модуля в заполненное шасси проверьте доступную нагрузочную способность объединительной платы по току.
Подключите сеть PROFIBUS через указанный гнездовой интерфейс DB9, используя совместимый кабель PROFIBUS.
Прокладывайте проводку PROFIBUS отдельно от силовых проводников с высоким током и сильно зашумлённых цепей коммутации.
Используйте соответствующие методы экранирования и заземления кабеля в соответствии со стандартом монтажа PROFIBUS.
Выполните оконечную нагрузку сегмента PROFIBUS с учётом топологии сети и требований подключённых устройств.
Подключайте интерфейс Ethernet только к предназначенной для настройки или диагностики сети.
Перед вводом сети в эксплуатацию проверьте адресацию узлов, работу на заданной скорости передачи и распределение данных процесса.
Во время ввода в эксплуатацию используйте доступную диагностическую информацию для проверки состояния узлов и статистики связи.
Убедитесь, что условия окружающей среды остаются в пределах заданных ограничений по рабочей температуре и влажности.
