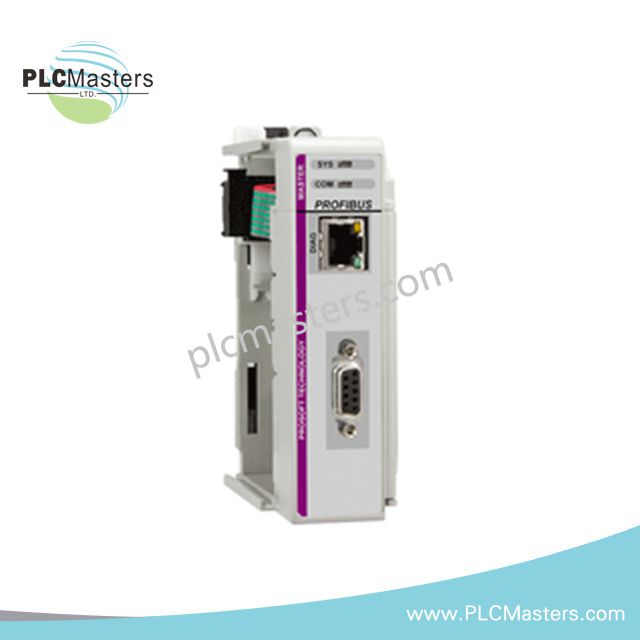

Коммуникационный модуль PROFIBUS DP ProSoft Technology ILX69-PBM
$123.00
$320.00
Описание
Коммуникационный модуль PROFIBUS DP ProSoft Technology ILX69-PBM
Настроенный для связи по PROFIBUS DP в системах CompactLogix и Micro800, ProSoft Technology ILX69-PBM (коммуникационный модуль PROFIBUS DP ILX69-PBM) обеспечивает двунаправленный обмен данными между контроллерами и устройствами PROFIBUS DP.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | ILX69-PBM |
| Бренд | ProSoft Technology |
| Тип изделия | Коммуникационный модуль PROFIBUS DP |
| Совместимые контроллеры | CompactLogix 5370 L1, L2, L3; Micro870 через расширение 1769 |
| Протокол PROFIBUS | PROFIBUS DP-V0 / DP-V1 |
| Режимы работы | Ведущий класса 1, ведущий класса 2, ведомый |
| Скорость передачи | От 9,6 кбит/с до 12 Мбит/с, автоматическое определение |
| Максимальное количество ведомых устройств | До 125 |
| Емкость входных данных | До 1440 байт |
| Емкость выходных данных | До 1440 байт |
| Порт PROFIBUS | 1 × DB-9, гнездо |
| Порт Ethernet | 1 × RJ45 для диагностики и настройки |
| Ток нагрузки объединительной платы | 500 мА при 5 В пост. тока; 0 мА при 24 В пост. тока |
| Рабочая температура | От 0 °C до 60 °C |
| Температура хранения | От −40 °C до 85 °C |
| Относительная влажность | От 5% до 95% отн. влажности, без конденсации |
| Программное обеспечение для настройки | ProSoft Configuration Builder; Studio 5000 / RSLogix AOP |
| Сертификация | CE, cULus, Class I Division 2, ATEX Zone 2 |
| Потребляемая мощность | Нагрузка объединительной платы: 500 мА при 5 В пост. тока |
Характеристики сети и протокола PROFIBUS
ILX69-PBM поддерживает связь по PROFIBUS DP-V0 и DP-V1 с работой в режимах ведущего класса 1, ведущего класса 2 и ведомого устройства.
Модуль поддерживает скорости связи от 9,6 кбит/с до 12 Мбит/с с автоматическим определением скорости передачи.
Интерфейс PROFIBUS оснащен разъемом DB-9, гнездо, для подключения внешних устройств DP к сети.
Модуль поддерживает до 125 подключенных ведомых устройств и обеспечивает до 1440 байт входных данных.
Емкость выходных данных составляет 1440 байт, что позволяет выполнять циклический обмен данными контроллера с полевыми устройствами PROFIBUS.
Интерфейс Ethernet RJ45 обеспечивает доступ к диагностике и настройке независимо от подключения к сети PROFIBUS.
Часто задаваемые вопросы
В: Какую электрическую нагрузку на объединительную плату требует ILX69-PBM?
О: Согласно приведенным характеристикам, нагрузка составляет 500 мА при 5 В пост. тока и 0 мА при 24 В пост. тока.
В: Какие режимы работы PROFIBUS поддерживаются?
О: Модуль поддерживает DP-V0 и DP-V1, а также режимы ведущего класса 1, ведущего класса 2 и ведомого устройства.
В: Может ли модуль работать во всем указанном диапазоне скоростей PROFIBUS?
О: Да. Указанный диапазон связи составляет от 9,6 кбит/с до 12 Мбит/с с автоматическим определением скорости передачи.
Рекомендации по монтажу на объекте
Установите модуль в совместимую аппаратную конфигурацию CompactLogix или Micro800 в соответствии с применимой документацией на контроллер.
Перед установкой убедитесь, что объединительная плата контроллера может обеспечить указанный ток 500 мА при 5 В пост. тока.
Подключите сеть PROFIBUS через указанный интерфейс DB-9 и соблюдайте необходимую топологию кабельной сети PROFIBUS.
Прокладывайте кабели PROFIBUS отдельно от силовых проводников с большим током, кабелей двигателей и источников коммутационных помех, способных создавать электромагнитные помехи.
Выполните оконцевание и экранирование кабеля PROFIBUS в соответствии со стандартом монтажа сети и требованиями подключенных устройств.
Подключайте экраны кабелей с использованием контролируемой схемы заземления, соответствующей системе заземления шкафа и объекта.
Используйте интерфейс Ethernet RJ45 для настройки и диагностики, не заменяя им интерфейс технологической связи PROFIBUS.
Перед вводом системы в эксплуатацию проверьте распознавание модуля, конфигурацию контроллера, адресацию PROFIBUS, определение скорости передачи и циклический обмен данными.
Во время установки в шкаф и ввода в эксплуатацию соблюдайте указанные ограничения по рабочей температуре и влажности.
Перед установкой модуля во взрывоопасной зоне подтвердите выполнение применимых требований Class I Division 2 и ATEX Zone 2.
