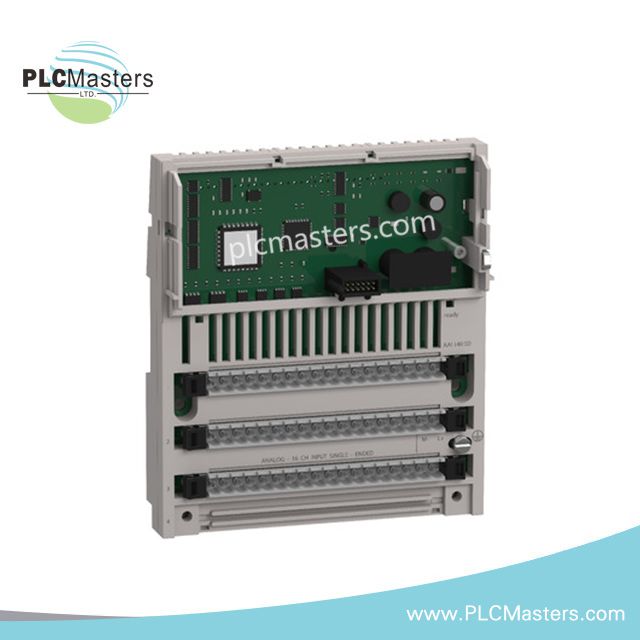

Schneider 170AAI14000 Распределённый модуль аналогового ввода

Обзор

Модуль Schneider 170AAI14000 является высокопроизводительным распределённым аналоговым входным модулем для автоматизационной платформы Modicon Momentum . Он обеспечивает 16 однополярных аналоговых входных каналов, поддерживая оба типа сигналов: напряжение и ток . Этот модуль идеально подходит для распределённых систем управления в промышленной автоматизации, где необходима точная и быстрая обработка аналоговых сигналов. Он оснащён защитой от обратной полярности, защитой плавким предохранителем с замедленным срабатыванием и быстрым временем обновления 25 мс для обеспечения стабильной и безопасной работы в суровых условиях.

Технические характеристики

Общая информация

• Номер модели: 170AAI14000

• Тип продукта: распределённый модуль аналогового входа

• Совместимость с платформой: серия Modicon Momentum

• Количество аналоговых входов: 16

• Тип входа: однополярный

• Тип входного сигнала: напряжение или ток (настраиваемый)

Диапазоны аналоговых входов

• ±10 В (12-бит + знак, > 2200 кΩ)

• ±5 В (12-бит + знак, > 2200 кΩ)

• 4...20 мА (12-бит, < 0,25 Ω)

• Входной фильтр: низкочастотный фильтр 10 кГц

Точность и производительность

• Формат данных: 16-битный со знаком

• Время обновления: 25 миллисекунд

• Точность при 25°C:

• ±0,15% (±10 В / ±5 В)

• ±0,25% (4...20 мА)

• Точность при 60°C:

• ±0.25% (±10 В / ±5 В)

• ±0.45% (4...20 мА)

• Дрейф температуры при 60°C:

• ±30 %oFS/°C (напряжение)

• ±60 %oFS/°C (ток)

Электрические характеристики

• Изоляция (канал-корпус): 1780 В переменного тока в течение 1 мин

• Изоляция (питание-корпус): 500 В переменного тока в течение 1 мин

• Напряжение синфазного сигнала:

• 100 В постоянного тока, 47...63 Гц

• 250 В переменного тока, 47...63 Гц

• Требование к внешнему питанию: ±30 В постоянного тока

• Потребляемый ток: 305 мА при 24 В постоянного тока

• Максимальная рассеиваемая мощность: 5.55 Вт

Защита и безопасность

• Защита от обратной полярности: Внутренняя

• Тип защиты: Внутренний предохранитель 2 А с замедленным срабатыванием

• Рекомендуемый предохранитель: 500 мА быстродействующий

• Сертификаты: CE, UL, CSA, FM Class 1 Division 2

Индикаторы и соединения

• Светодиоды: 16 светодиодов состояния каналов

• Электрические соединения: 2 съемных клеммных колодки

Механические размеры

• Ширина: 141,5 мм

• Высота: 125 мм

• Глубина: 47,5 мм

• Масса нетто: 0.215 кг

Экологические характеристики

• Температура при работе: от 0 до 60 °C

• Температура хранения: от -40 до 85 °C

• Относительная влажность: 95% без конденсации

• Максимальная высота: ≤ 5000 м

• Электростатический разряд:

• 4 кВ контакт (IEC 801-2)

• 8 кВ воздух (IEC 801-2)

• Электромагнитная устойчивость: 10 В/м (IEC 801-3)
