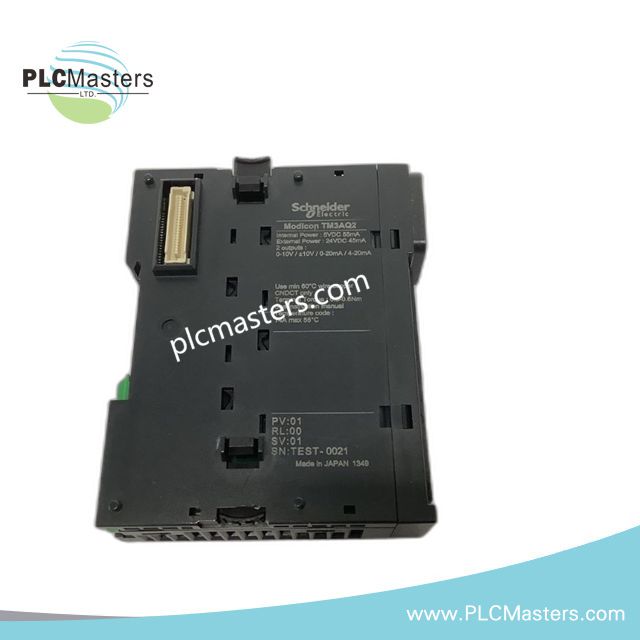

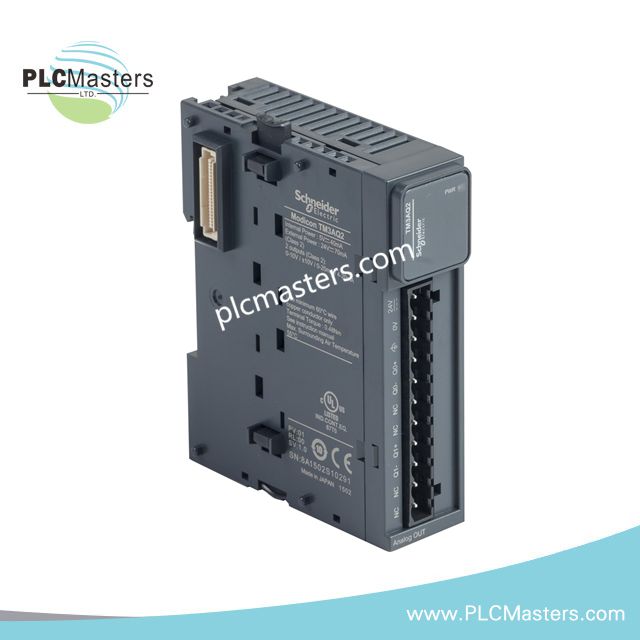

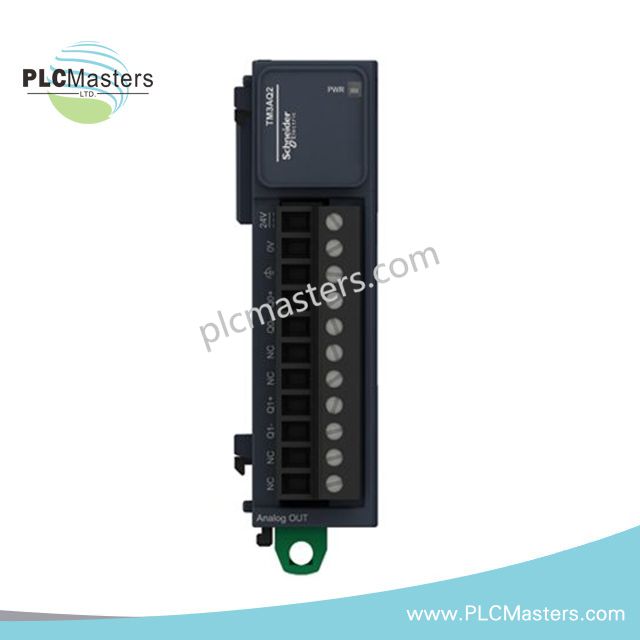

Schneider TM3AQ2 Аналоговый выходной модуль

Описание

Schneider Electric TM3AM6 — это смешанный аналоговый модуль ввода/вывода, разработанный для промышленных систем автоматизации, требующих точных измерений и плавного управления непрерывными технологическими переменными. Он расширяет возможности ПЛК Modicon M221, M241, M251 и M262, предоставляя четыре аналоговых входа и два аналоговых выхода. Более того, его компактный корпус и форм-фактор для DIN-рейки позволяют инженерам добавлять расширенный аналоговый функционал без увеличения сложности панели. Модуль бесшовно интегрируется с EcoStruxure Machine Expert, обеспечивая простую настройку и надёжную долгосрочную работу в требовательных производственных условиях.

Ключевые преимущества

TM3AM6 обеспечивает стабильную точность и быструю конвертацию для приложений, которые зависят от стабильных аналоговых сигналов. Кроме того, его гальваническая развязка повышает безопасность и защищает контроллер от электрических помех. Инженеры ценят его гибкую поддержку сигналов, включающую как диапазоны напряжения, так и тока. Поэтому модуль отлично подходит для мониторинга датчиков и управления аналоговыми исполнительными механизмами в системах автоматизации машин. Его высокая помехозащищённость (EMC) и промышленные сертификаты также гарантируют надёжную работу в условиях электрических помех.

Технические характеристики

Аналоговые входы

• 4 канала

• Диапазоны напряжения: 0–10 В, –10–10 В

• Диапазоны тока: 0–20 мА, 4–20 мА

• Разрешение: 12 бит (11 бит + знак)

• Входное сопротивление: ≥1 МОм (напряжение), ≤50 Ом (ток)

• Точность: ±0,1% от полной шкалы при 25 °C; ±1% в полном диапазоне

• Время преобразования: 1 мс + 1 мс/канал + цикл контроллера

Аналоговые выходы

• 2 канала

• Напряжение: 0–10 В

• Ток: 0–20 мА, 4–20 мА

• Нагрузка: ≥1 кОм (напряжение), ≤500 Ом (ток)

• Разрешение: 12 бит (11 бит + знак)

Электрические

• Питание: 24 В постоянного тока (20,4–28,8 В постоянного тока)

• Потребление: примерно 30 мА при 24 В постоянного тока (внешнее питание)

• Изоляция: гальваническая развязка между входами, выходами и логикой

Экологические параметры

• Рабочая температура: 0–55 °C

• Температура хранения: –25–70 °C

• Защита IP20

• Крепление: DIN-рейка (TH35-7.5 / TH35-15)

Механические характеристики

• Ширина: 23,6 мм

• Глубина: 70 мм

• Высота: 90 мм

• Вес: 0,11 кг

Типичные применения

TM3AM6 подходит для систем, требующих измерения и замкнутого управления непрерывными величинами. Например, инженеры часто используют его для обратной связи по температуре в тепловых процессах или регулирования потока в насосных системах. Он также хорошо подходит для оборудования, где мониторинг давления и управление исполнительными механизмами должны работать параллельно. Кроме того, он эффективно интегрируется в многоосное оборудование, где необходима как обработка сигналов датчиков, так и аналоговые команды управления приводами.

Поддержка и надежность

Schneider Electric разработала TM3AM6 для непрерывной работы в условиях промышленной вибрации, электрических помех и колебаний температуры. Более того, модуль соответствует стандартам IEC 61131-2, что повышает его долговременную надежность. Инженеры ценят съемные винтовые клеммы, так как они упрощают обслуживание и сокращают время простоя при замене или обновлении системы.

Часто задаваемые вопросы

Вопрос 1: С какими ПЛК совместим TM3AM6?
Он работает с контроллерами Modicon M221, M241, M251 и M262.

Вопрос 2: Может ли модуль обрабатывать как сигналы напряжения, так и тока?
Да, он поддерживает диапазоны напряжения от –10–10 В и 0–10 В, а также диапазоны тока от 0–20 мА и 4–20 мА.

Вопрос 3: Включает ли TM3AM6 гальваническую развязку?
Да, он изолирует входы, выходы и логику для защиты от электрических помех и проблем с заземлением.

Вопрос 4: Какое программное обеспечение используется для настройки?
Вы можете настроить модуль с помощью EcoStruxure Machine Expert.

Вопрос 5: Подходит ли модуль для точных приложений управления?
Да, его быстрое время преобразования и 12-битное разрешение делают его подходящим для стабильных и отзывчивых аналоговых контуров управления.
