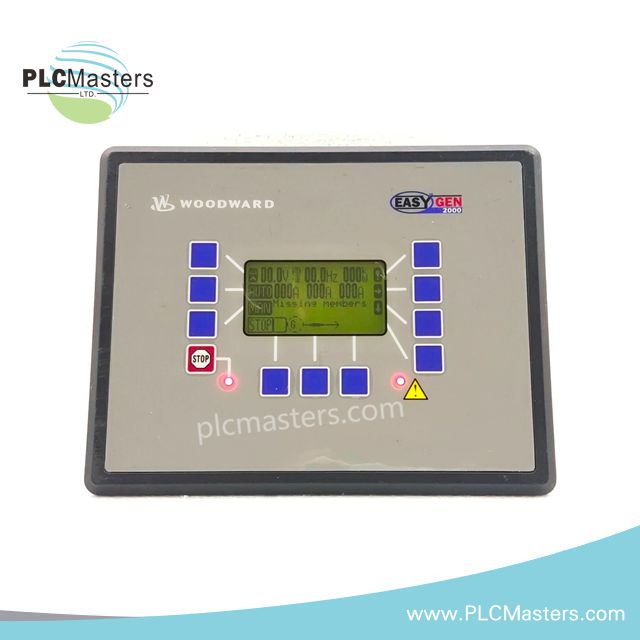

Woodward 8440-1884 easYgen-2500-5/P1 Контроллер генератора

Обзор

The 8440-1884 (также известный как easYgen-2500-5A/P1) — это микропроцессорный контроллер генератора. Он поддерживает автоматический запуск/остановку, синхронизацию, распределение нагрузки и полную защиту двигателя-генератора. Этот контроллер управляет как автономной, так и параллельной с сетью работой, что делает его идеальным для резервных, основных и распределённых генерационных систем. Он может управлять до 16 генераторными установками параллельно. Операторы могут выбирать гибкие режимы, такие как Авто, Ручной, Стоп, Тест нагрузки или Тест без нагрузки. Графический ЖК-дисплей обеспечивает чёткое отображение состояния. Дистанционный мониторинг доступен через аналоговые/цифровые входы и коммуникационные порты.

Технические характеристики

Основные

• Модель: 8440-1884 (easYgen-2500-5A/P1)

• Крепление: монтаж на панель

• Вес: 1.5 кг

• Класс защиты: IP65 (передняя панель)

• Дисплей: графический ЖК 128 × 64 с мягкими клавишами

• Режимы работы: Авто, Ручной, Стоп, Тест нагрузки, Тест без нагрузки

Источник питания

• Рабочее напряжение: 9–32 В постоянного тока

• Вспомогательное питание (Uaux): 12/24 В постоянного тока

• Максимальный вспомогательный ток (Iaux,max): 1,2 А (12 В) / 6 А (24 В)

Измерительные входы

• Измерение напряжения (Umeas):

• Стандарт IEC: 120/480 В переменного тока

• Стандарт UL (Umeas,mix): см. технический паспорт

• Напряжение фаза-земля: 300 В переменного тока

• Входы тока:

• Ток генератора (I i/gen): 5 А переменного тока

• Ток сети (I2/mains): 5 А переменного тока

• Частота (Fn): 50/60 Гц

• Точность частоты: ±0,05 Гц

Конфигурация ввода/вывода

• Релейные выходы: 8 (до 250 В переменного тока)

• Входы тревоги: 12

• Напряжение цифрового входа (Ucont.dig.input): 12/24 В постоянного тока

Связь

• Поддерживаемые протоколы: CANopen, Modbus RTU/TCP

• Порты: RS-232, RS-485, опционально Ethernet

• Многоязычная поддержка: английский, китайский, немецкий, японский

Экологический

• Рабочая температура: –20°C до +70°C

• Температура хранения: –40°C до +85°C

• Влажность: 95% относительной влажности, без конденсации
