1771-AF1 Allen-Bradley Fiber Optik Dönüştürücü
$123.00
$320.00
Açıklama

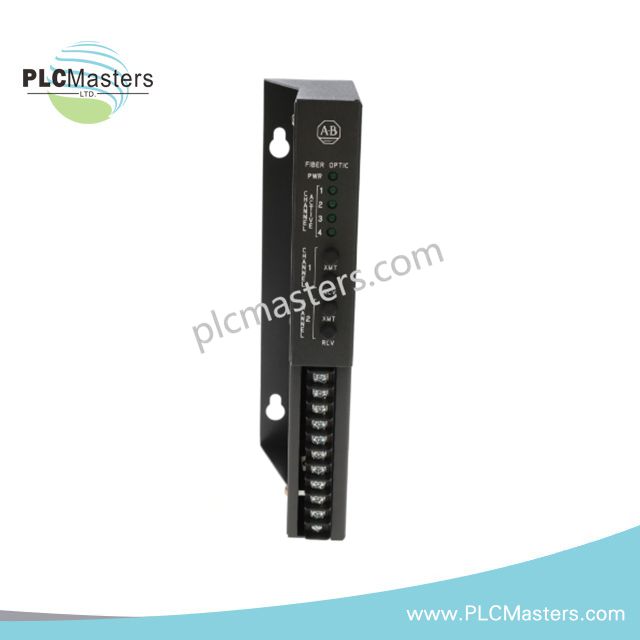

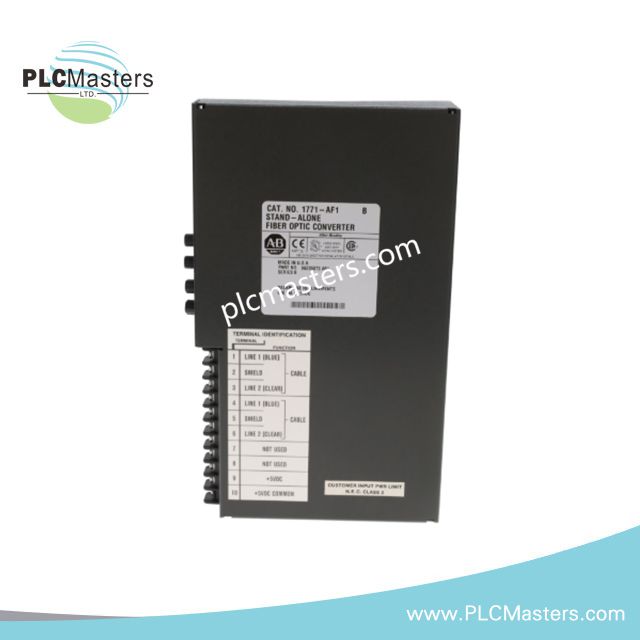

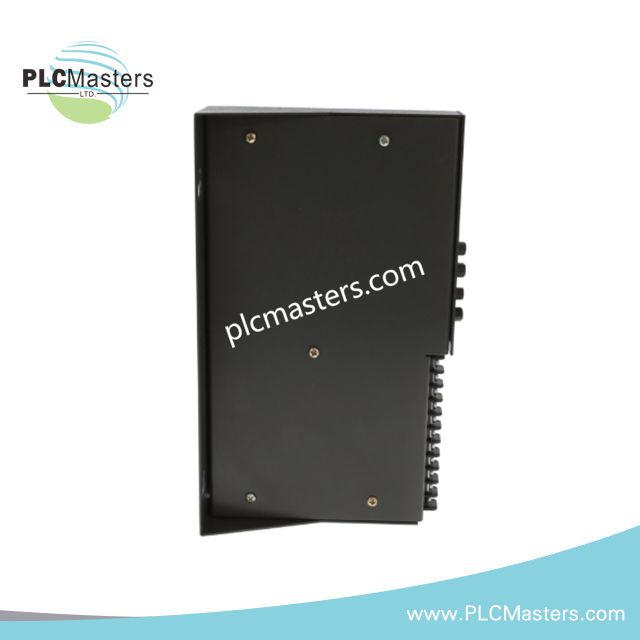

Allen-Bradley 1771-AF1 Fiber-Optik Dönüştürücü Modülü
Allen-Bradley 1771-AF1, ayrıca katalogda 1771-AF1 Fiber-Optik Dönüştürücü Modülü olarak da geçer, PLC-5 iletişim ağları içinde Data Highway Plus (DH+) ve Remote I/O (RIO) optik sinyal dönüşümü için özel bir donanım bileşeni olarak çalışır. Bu bağımsız dönüştürücü, uzun mesafeli endüstriyel iletişim bağlantıları için iki fiber-optik kanal, koaksiyel ağ arayüzleri ve harici 5 VDC güç kaynağı sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1771-AF1 |
| Marka | Allen-Bradley |
| Menşei | Amerika Birleşik Devletleri |
| Ağırlık | 1.70 lbs |
| Boyutlar | 2.5 cm x 25.4 cm x 15.2 cm |
| Çalışma Sıcaklığı | -25 ila +70 °C |
| Güç Tüketimi | 5 W |
| Modül Türü | Fiber-Optik Dönüştürücü Modülü |
| Ürün Serisi | PLC-5 |
| Montaj Türü | Montaj yuvaları aracılığıyla bağımsız montaj |
| Fiber Portları | 2 fiber-optik kanal |
| Desteklenen Protokoller | Data Highway Plus (DH+), Remote I/O (RIO) |
| Maksimum Dönüşüm Mesafesi | 30.000 ft |
| Güç Kaynağı | 5 VDC harici güç kaynağı |
| Giriş Akımı | 600 mA |
| Backplane Akımı | 5 VDC'de 1.0 A |
| Gerekli Şasi Yuvası | 1771 I/O şasisinde 1 yuva |
| İletişim Kablosu | Belden 9463, 1770-CD |
| Koaksiyel Kablo Türü | RG-6 dört katmanlı koaksiyel kablo |
| Kasa Sınıfı | NEMA Tip 12 |
EtherNet/IP ve PLC-5 İletişim Arayüzü Özellikleri
1771-AF1, fiber kanalları ile DH+/RIO iletişim arayüzleri arasında optik dönüşüm gerçekleştirir. Modül, standart bakır ağ sınırlarının ötesinde iletişim mesafelerini uzatmak için iki DH+/RIO portu ve iki fiber-optik portu destekler. İletişim sinyal bütünlüğü, endüstriyel ortamlarda elektriksel gürültü etkisini azaltan optik iletim yolları sayesinde korunur.
Modül, tanımlı iletişim protokolleri aracılığıyla PLC-5 sistem mimarileriyle entegre olur ve harici 5 VDC güçle çalışır. Bağımsız kasa tasarımı, ana I/O şasisinden bağımsız kurulum imkanı sunarken PLC-5 iletişim altyapısıyla uyumluluğu sürdürür.
Sıkça Sorulan Sorular
S: Allen-Bradley 1771-AF1 hangi iletişim protokollerini destekler?
C: 1771-AF1, dönüştürücü arayüzleri aracılığıyla Data Highway Plus (DH+) ve Remote I/O (RIO) iletişim protokollerini destekler.
S: 1771-AF1 modülünün güç gereksinimi nedir?
C: Modül, 600 mA giriş akımı ile 5 VDC güç kaynağı gerektirir. Belirtilen güç tüketimi 5 W'tır.
S: 1771-AF1, 1771 I/O şasisine takılabilir mi?
C: Modül, montaj yuvaları aracılığıyla kurulan bağımsız bir birim olarak belirtilmiştir. Standart bir tak-çıkar I/O modülü değildir, ancak PLC-5 iletişim sistemleriyle arayüz sağlar.
Saha Kurulum Kılavuzu
1771-AF1'i, belirtilen NEMA Tip 12 kasa gereksinimlerine uygun kontrollü bir endüstriyel muhafaza ortamında kurun. Dönüştürücüyü sağlanan montaj yuvaları kullanarak monte edin ve kablo yönlendirme ile servis erişimi için yeterli boşluk bırakın.
Ağ kurulum uygulamalarına uygun olarak belirtilen DH+/RIO iletişim kabloları ve fiber-optik bağlantıları kullanın. Elektromanyetik girişimi azaltmak için iletişim kablolarını yüksek voltajlı güç iletkenleri ve yüksek akımlı anahtarlama ekipmanlarından ayrı tutun.
Kablo kalkanlarını tesis topraklama standartlarına göre sonlandırın. Kurulum sırasında fiber-optik kablolarda keskin bükülmelerden veya aşırı mekanik zorlamalardan kaçının. İletişim arayüzlerini bağlamadan önce güç polaritesini ve 5 VDC güç kaynağı kararlılığını doğrulayın.
