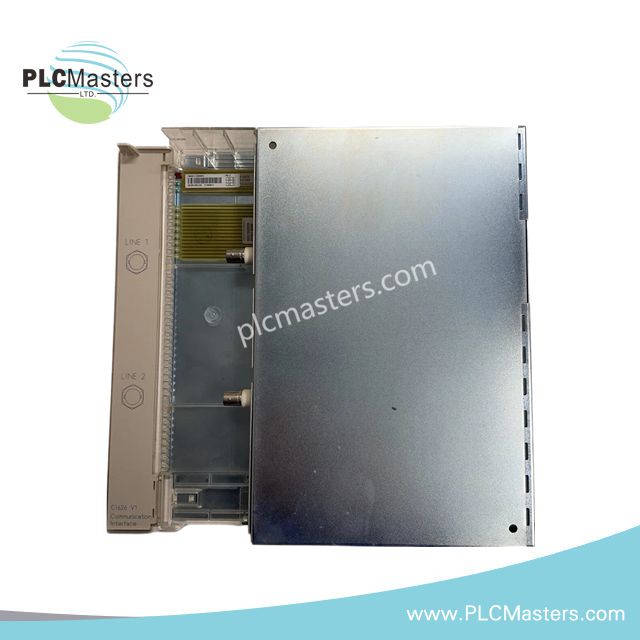

ABB CI626V1 3BSE012868R1 İletişim Arayüzü Modülü

Genel Bakış

 ABB CI626V1 3BSE012868R1, ABB’nin Advant OCS ve System 800xA sistemlerinde kesintisiz iletişim sağlar. AF100 protokolünü destekleyerek kontrolörler, sensörler ve endüstriyel cihazlar arasında hızlı veri alışverişini kolaylaştırır. Bu modül, entegre koaksiyel modemler ve galvanik izolasyon ile otomasyon ağları arasında güvenilir iletişim sağlar. Esnek montaj seçenekleri ve sağlam tasarımı, çeşitli endüstriyel uygulamalar için idealdir.

Teknik Özellikler

• Model: CI626V1

• Parça Numarası: 3BSE012868R1

• İletişim Protokolü: AF100, PROFIBUS DP V1 (Master/Slave)

• Fonksiyon: ISA ve AF100 ağları arasında iletişim arayüzü

• Uyumluluk: Advant Master, Advant OCS, System 800xA

• Modem Tipi: Entegre koaksiyel medya modemleri

• Kablo Desteği: 75 ohm koaksiyel kablo ile 700 metreye kadar

• İstasyon Desteği: 80 adede kadar AF100 istasyonu

• İzolasyon: Modemler ve arayüz arasında galvanik izolasyon

• Montaj Tipi: DIN rayı veya panel montajı

• Çalışma Sıcaklığı: +5°C ila +55°C (AF100), -40°C ila +70°C (PROFIBUS)

• Depolama Sıcaklığı: –40°C ila +70°C

• Nem Aralığı: %5 ila %95 yoğuşmasız

• Koruma Sınıfı: IP20

• İletim Hızı: 9.6 kbps ila 12 Mbps (otomatik müzakere)

• Maksimum Slave Sayısı: 126 (bus yükü ve hızına bağlı olarak)

• Veri Kapasitesi: 244 byte’a kadar giriş/çıkış

• Güç Kaynağı Voltajı: 24 V DC (sistem arka planından)

• Güç Tüketimi: 2.5 W

• Boyutlar (U×G×Y): 25.4 × 5.1 × 27.9 cm

• Ağırlık: 1.4 kg
