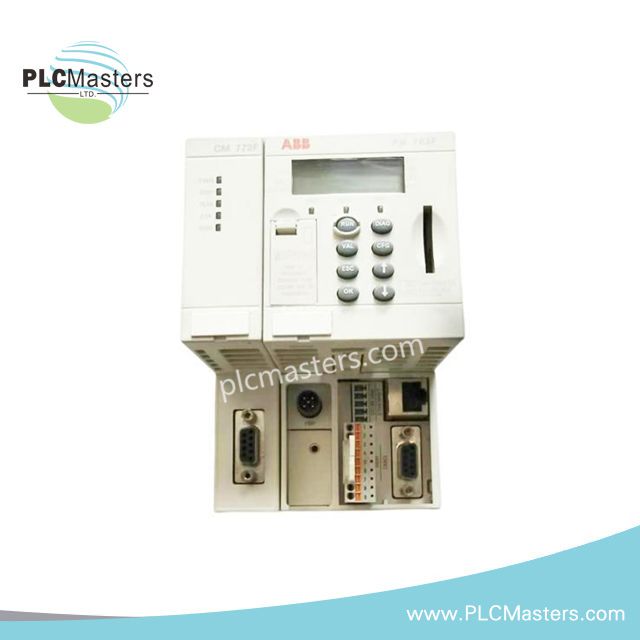

ABB PM783F 3BDH000364R0002 CPU Modülü

Genel Bakış

The PM 783F 3BDH000364R0002 CPU modülü, hızlı döngü süreleri için yüksek hızlı işlem sağlar. Kontrolörler, operatör istasyonları ve mühendislik araçları ile kesintisiz iletişim için 100 Mbit/s Ethernet portu entegre edilmiştir. İki seri arayüz sırasıyla Modbus iletişimi ve tanılama desteği sunar. Modül, kritik veri saklama için 2 MB pil destekli olmak üzere toplam 10 MB belleğe sahiptir. Sekiz adede kadar döngüsel ve öncelikli görev ile hızlı döngüsel bir PLC görevini yönetir. Ön panel ekranı durum ve tanılama bilgilerini gösterir ve kilitleme özelliği, kontrolörü yetkisiz indirmelere karşı korur. Sekiz adede kadar yerel S700 I/O modülüne veya PROFIBUS üzerinden uzak I/O'ya bağlanır. Üçüncü taraf I/O, MODBUS ASCII/RTU, IEC 60870-5-101 veya PROFIBUS aracılığıyla bağlanır. CPU, 2 ms hızlı I/O taramalarını destekler ve her kanalda kısa devre ve hat kopmalarını algılar.

Teknik Özellikler

• İşlemci: Hızlı döngü çevrimleri için yüksek performanslı CPU

• İletişim:

• Ethernet: 100 Mbit/s dahili

• Seri arayüzler: 2 (Modbus ve tanılama)

• Bellek:

• Toplam: 10 MB

• Batarya destekli: 2 MB

• Görevler:

• 8 döngüsel ve önceliklendirilmiş görev (ayarlanabilir döngü süresi)

• 1 hızlı döngüsel PLC görevi

• G/Ç Bağlantısı:

• Yerel: 8 adede kadar S700 G/Ç modülü

• Uzaktan: PROFIBUS

• Üçüncü taraf G/Ç: MODBUS ASCII/RTU, IEC 60870-5-101 Telekontrol, PROFIBUS

• Giriş/Çıkış Tarama Süresi: 2 ms

• Tanılama: Her kanal için kısa devre ve hat kopması tespiti

• Ön Panel: Durum ve tanılama ekranı, kilitleme tuşları

• Güç Kaynağı: Dış 24 VDC gerekli

• Yazılım: Zorunlu Sürüm 9.2SP2 veya daha yüksek

• Fiziksel Boyutlar:

• Derinlik: 54 mm

• Yükseklik: 76 mm

• Genişlik: 67.5 mm

• Ağırlık: 0.15 kg

• Çevresel:

• RoHS uyumlu (AB Direktifi 2011/65/EU ve Değişiklik 2015/863)

• WEEE Kategori 5 (küçük ekipman)

• HS Kodu: 853710

• Gümrük Tarife Numarası: 85371091
