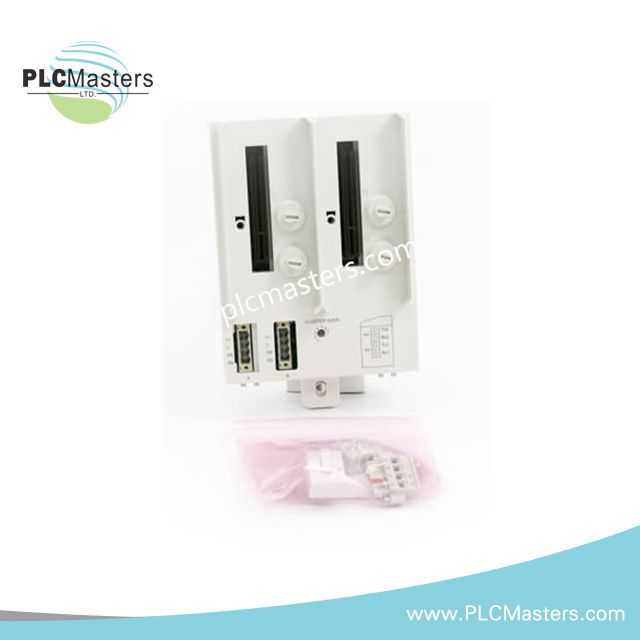

ABB TU849 3BSE042560R1 Modül Sonlandırma Ünitesi

Genel Bakış

 ABB TU849 3BSE042560R1 Optik ModuleBus Modem TB840/TB840A için yedekli konfigürasyon amacıyla tasarlanmış bir modül sonlandırma ünitesidir (MTU). Endüstriyel otomasyon sistemlerinde güvenilir sinyal ve güç dağıtımı sağlar.

Genel Bilgiler

• Makale Numarası: 3BSE042560R1

• İletişim Protokolü: ModuleBus

• Master/Slave: Uygulanamaz

• Hat Yedekliliği: Evet

• Sıcak Değişim: Hayır

• Tip: Yedekli TB840/TB840A, Tek G/Ç, Çift Güç

• Güç Girişi: 24 V DC (19.2 – 30 V)

• Montaj: Dikey veya Yatay

Detaylı Veriler

• Konnektör: Uygulanamaz

• ModuleBus Akım Dağılımı: Maksimum 5 V, 1.5 A

• 24 V Tüketimi: Uygulanamaz

• Mekanik Anahtarlar: 36 farklı kombinasyon

• Kabul Edilebilir Kablo Boyutları:

• Katı: 0.2 – 2.5 mm²

• İplikli: 0.2 – 2.5 mm², 24 – 12 AWG

• Önerilen Tork: 0.5 Nm

• Nominal İzolasyon Voltajı: 50 V

• Dielektrik Test Voltajı: 500 V AC

• Güç Dağılımı: 2.5 W

Çevre ve Sertifikasyon

• CE İşareti: Evet

• Elektriksel Güvenlik: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Tehlikeli Alan: cULus Sınıf 1 Bölge 2, ATEX Bölge 2

• Deniz Sertifikaları: ABS, BV, DNV-GL, LR

• Çalışma Sıcaklığı: 0 ila +55 °C (+32 ila +131 °F); onaylar +5 ila +55 °C için verilmiştir

• Depolama Sıcaklığı: -40 ila +70 °C (-40 ila +158 °F)

• Bağıl Nem: %5 ila %95, yoğuşmasız

• Maksimum Ortam Sıcaklığı: 55 °C (131 °F); dikey montajda 40 °C (104 °F)

• Ekipman Sınıfı: Sınıf I, Toprak Korumalı (IEC 60536)

• Giriş Koruması: IP20 (IEC 60529)

Boyutlar ve Ağırlık

• Genişlik: 124 mm (4.88 in)

• Yükseklik: Mandallı dahil 186.5 mm (7.34 in)

• Derinlik: 47 mm (1.85 in)

• Ağırlık: 0.45 kg (0.99 lbs)
