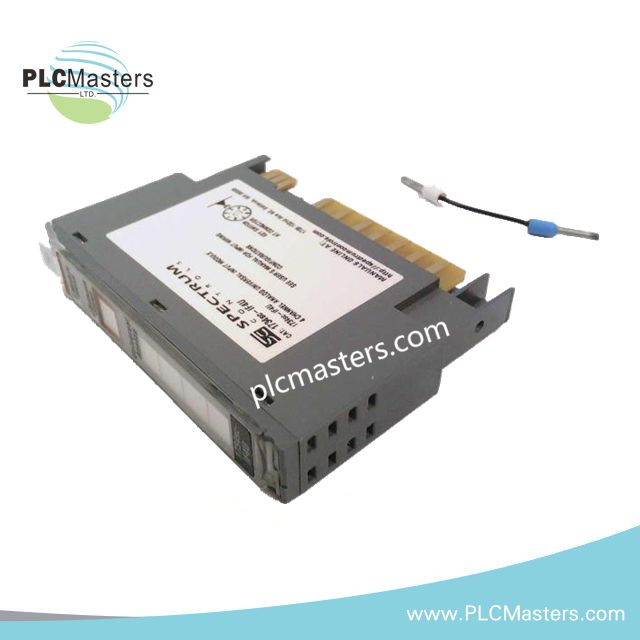

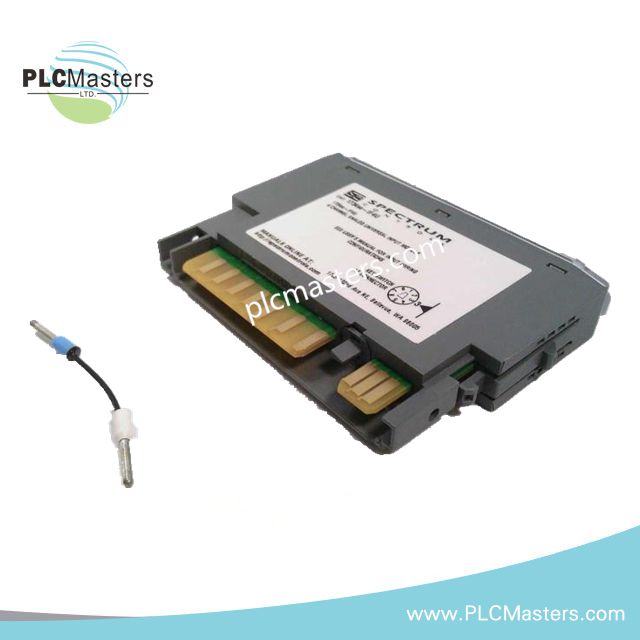

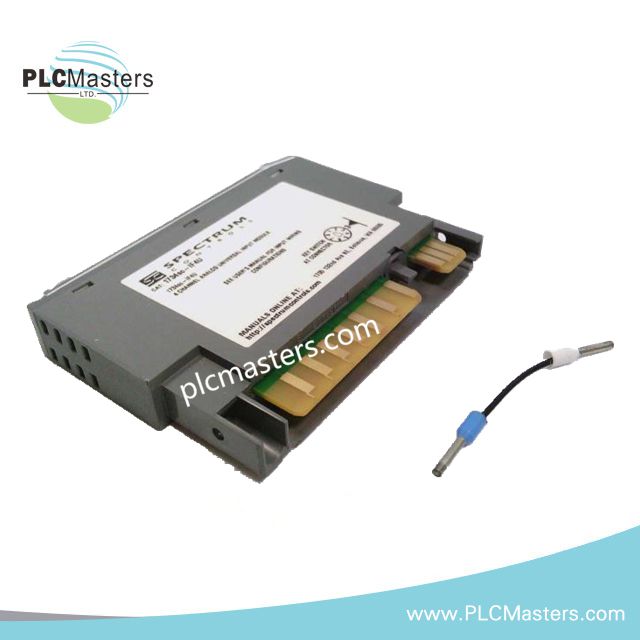

Allen-Bradley 1734SC-IF4U POINT I/O Evrensel Analog Giriş Modülü
$123.00
$320.00
Açıklama
Allen-Bradley 1734SC-IF4U POINT I/O Evrensel Analog Giriş Modülü
POINT I/O dağıtık kontrol ağlarında çoklu sinyal analog alımı için yapılandırılmış olan Allen-Bradley 1734SC-IF4U (1734SC-IF4U Evrensel Analog Giriş Modülü), gerilim, akım, termokupl, RTD ve direnç girişlerinin doğrudan elektriksel işlenmesini sağlar. Modül, kanal düzeyinde yapılandırma, entegre soğuk bağlantı kompanzasyonu, seçilebilir filtreleme ve karışık analog ölçüm uygulamaları için alan ile backplane izolasyonunu destekler.
Son Ek Ayrımı ve Model Matrisi
Sağlanan dokümantasyon, 1734SC-IF4U ürününü sabit katalog numarası olarak tanımlamaktadır. Sağlanan verilerde resmi bir son ek ayrımı veya sipariş matrisi belirtilmemiştir.
Donanım Teknik Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | 1734SC-IF4U |
| Marka | Allen-Bradley |
| Üretici | Rockwell Automation POINT I/O için Spectrum Kontrolleri |
| Ürün Türü | Evrensel Analog Giriş Modülü |
| Ürün Ailesi | POINT I/O |
| Kanallar | 4 analog giriş |
| Giriş Tipleri | Gerilim, Akım, Termokupl, RTD, Direnç |
| Gerilim Giriş Aralıkları | +/-50 mV, +/-100 mV, 0-5 V, 1-5 V, 0-10 V, +/-10 V |
| Akım Giriş Aralıkları | 0-20 mA, 4-20 mA |
| Termokupl Tipleri | J, K, T, E |
| RTD Tipleri | PT385/3916, Ni618/672, NiFe518, Cu426 |
| Çözünürlük | 18 bit (filtreye bağlı) |
| Doğruluk | +/-20 uV (50 mV aralığı); +/-0,6 °C Tip J TC; +/-0,5 °C 1 kOhm RTD |
| Filtreleme | Kanal başına 4 seçilebilir frekans |
| Güncelleme Süresi | 37 ms ila 512 ms |
| İzolasyon Gerilimi | Alan ile backplane arası 50 VDC; kanal ile kanal arası 10 VDC |
| Giriş Empedansı | 253 Ohm (akım); 5-10 MOhm (gerilim/sıcaklık girişleri) |
| Aşırı Gerilim Koruması | Sürekli +24 VDC |
| Aşırı Akım Koruması | Sürekli 32 mA |
| Backplane Akımı | 24 VDC'de 20 mA; 5 VDC'de 15 mA |
| Güç Tüketimi | Belirtilmemiş |
| Isı Dağılımı | Maksimum 1,0 W |
| Çalışma Sıcaklığı | -20 °C ila +55 °C |
| Depolama Sıcaklığı | -40 °C ila +85 °C |
| Nem | %5-95 yoğuşmayan |
| Ağırlık | 0,17 lb |
I/O Yoğunluğu Ölçeklendirme ve Dağıtılmış Analog Toplama
1734SC-IF4U, birden fazla analog sinyal türünü tek bir POINT I/O modülünde birleştirir. Voltaj, akım, termokupl, RTD ve direnç ölçümleri kanal düzeyinde bağımsız olarak yapılandırılabilir, bu da dağıtılmış I/O montajında gereken özel analog modül sayısını azaltır. Bu yaklaşım, POINTBus arka panel iletişim mimarileriyle uyumluluğu korurken I/O yoğunluğunu artırır.
Sıkça Sorulan Sorular
S: Aynı modülde farklı giriş sinyal türleri aynı anda kullanılabilir mi?
A: Evet. Modül, bağımsız kanal yapılandırmasını destekler ve uygulama gereksinimlerine göre farklı desteklenen ölçüm türlerinin atanmasına olanak tanır.
S: Modül termokupl telafisi fonksiyonları sağlıyor mu?
A: Evet. Termokupl ölçüm uygulamaları için soğuk bağlantı telafisi entegre edilmiştir.
S: Kanal-kanal izolasyonu sağlanıyor mu?
A: Modül, teknik verilerde belirtildiği gibi 50 VDC saha-arka panel izolasyonu ve 10 VDC kanal-kanal izolasyonu sağlar.
Saha Kurulum Kılavuzları
-
Modülü çevresel koruma ve elektriksel güvenlik sağlayan uygun bir endüstriyel muhafaza içine kurun.
-
Elektriksel gürültüyü en aza indirmek için düşük seviyeli termokupl ve RTD kablolarını motor, röle ve yüksek akım iletkenlerinden ayırın.
-
Kablo kalkanlarını tesis topraklama uygulamalarına göre topraklayın ve kurulum boyunca tutarlı kalkan sonlandırma yöntemleri kullanın.
-
Ölçüm hatalarını önlemek için saha devrelerini enerjilendirmeden önce giriş tipi yapılandırmasını doğrulayın.
-
Sıcaklık sensörü kablolarını değişken frekans sürücü çıkış kabloları ve diğer yüksek frekanslı gürültü kaynaklarından uzak tutun.
-
Seçilen terminal tabanı için üretici tork önerilerine göre terminal bağlantılarını koruyun.
