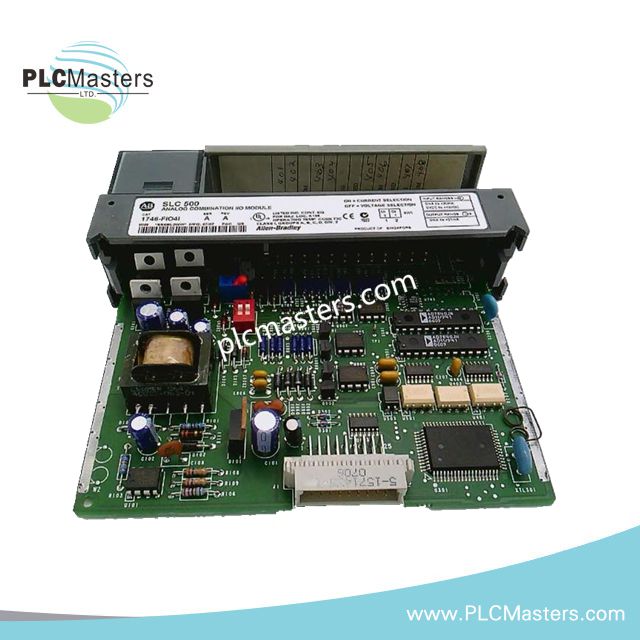

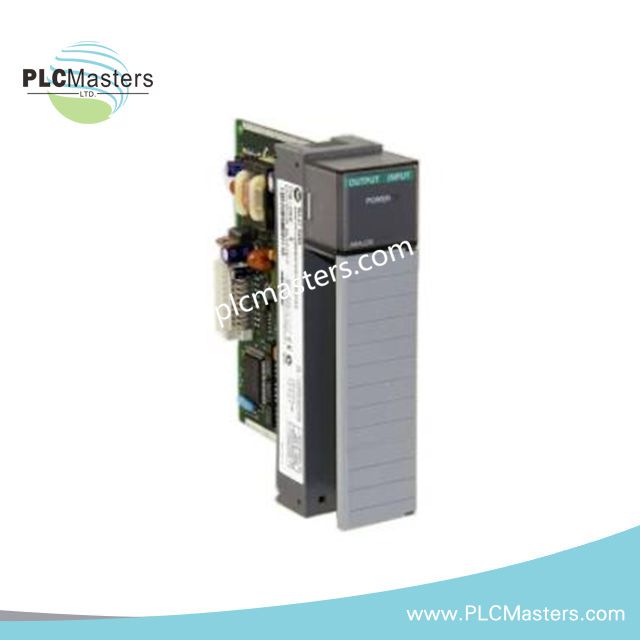

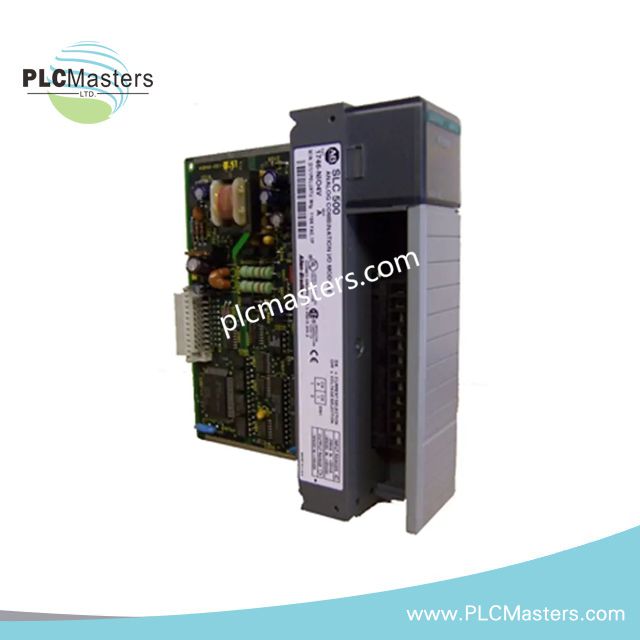

Allen-Bradley 1746-FIO4I SLC 500 Hızlı Analog Giriş/Çıkış Modülü

SLC 500 backplane sistemlerinde yüksek hızlı analog sinyal alımı ve akım döngüsü çıkışı gerçekleştirmek üzere yapılandırılmış olan Allen-Bradley 1746-FIO4I (1746-FIO4I hızlı analog G/Ç modülü), SLC 500 sabit ve modüler şasi platformlarında çift diferansiyel analog giriş örneklemesi ve çift 0-20 mA akım çıkışı üretimi için doğrudan fiziksel/elektriksel yürütme sağlar.

Son Ek Açılımı ve Model Matrisi

1746-FIO4I, SLC 500 G/Ç ailesinde tek yuvalı hızlı analog kombinasyon modülüdür. Temel katalog tanımlayıcısının ötesinde fonksiyonel bir segmentasyon yoktur. Giriş/çıkış kanal mimarisi, tanımlı dönüşüm ve çözünürlük parametreleriyle 2 giriş ve 2 çıkış olarak sabittir.

Donanım Özellikleri

SLC 500 Backplane Zamanlama ve Dönüşüm Boru Hattı Kontrolü

Modül, SLC 500 backplane tarama döngüleriyle senkronize edilmiş ardışık yaklaşım örneklemesi kullanarak analogdan dijitale dönüşüm gerçekleştirir. Giriş kanalları 12 bit kuantizasyon ile diferansiyel modda çalışırken, çıkış kanalları akım döngüsü üretimi için 14 bit R-2R merdiven DAC yapısı kullanır.

512 mikro saniyelik güncelleme döngüsü, CPU tarama değişkenliğinden bağımsız deterministik yenileme davranışını tanımlar. Backplane akım çekişi 5 V lojik hattı ve 24 V analog arayüz hattı arasında bölünür; karışık G/Ç yoğunluğu olduğunda şasi seviyesinde güç bütçesi tahsisi gerektirir. Sinyal örnekleme gecikmesi, dijitalleştirmeden önce 1.5 mikro saniyelik takip ve tutma stabilizasyonu ile 7.5 mikro saniyelik dönüşüm pencereleriyle sınırlıdır.

Sıkça Sorulan Sorular (SSS)

S: Giriş kanalları voltaj ve akım sinyallerinde aynı anda çalışabilir mi?
C: Evet. Her diferansiyel giriş kanalı yapılandırılabilir 0-10 VDC veya 0-20 mA sinyal alımını destekler, ancak tek kanal örneği başına karışık mod desteklenmez.

S: Modül backplane çalışması sırasında sıcak takas destekliyor mu?
C: Hayır. Enerjili backplane koşullarında çıkarma veya takma, tarama senkronizasyonu ve ADC zamanlama hizalamasını bozabilir.

S: 0-20 mA kanallarındaki çıkış güncelleme davranışını ne belirler?
C: Çıkış yenileme, 512 mikro saniyelik modül güncelleme döngüsü ve R-2R merdiven dönüşümü ile 14 bit DAC çözünürlüğü tarafından yönetilir.

Saha Kurulum Kılavuzu

Backplane konnektör hasarını ve analog referans kaymasını önlemek için kurulumdan önce sistem gücü kesilmelidir. Modül, tam kenar konnektör oturumu ile tek bir SLC 500 şasi yuvasına takılmalıdır. Kilitlenme öncesinde backplane veri yolu parmaklarının doğru polarite hizalaması sağlanmalıdır.

Analog giriş kablolaması, tek bir kabin topraklama noktasında sonlandırılmış korumalı bükümlü çift ile yapılmalıdır. Akım döngüsü çıkışları (0-20 mA), kararlı DAC regülasyonu için uygun yük direnci ile döngü sürekliliğini korumalıdır. Sinyal kabloları, diferansiyel giriş aşamalarına endüktif kaplamayı en aza indirmek için yüksek frekanslı anahtarlama iletkenlerinden uzak yönlendirilmelidir.
