Allen-Bradley 1756-EN3TR ControlLogix Ethernet İletişim Modülü
$123.00
$320.00
Açıklama

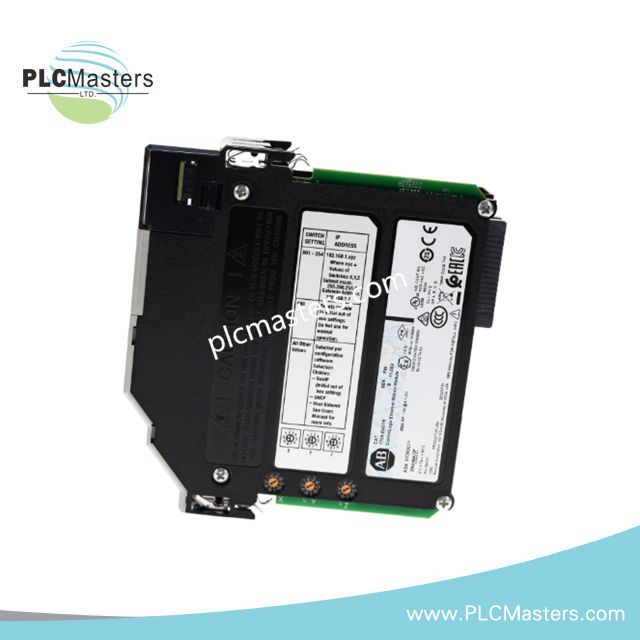

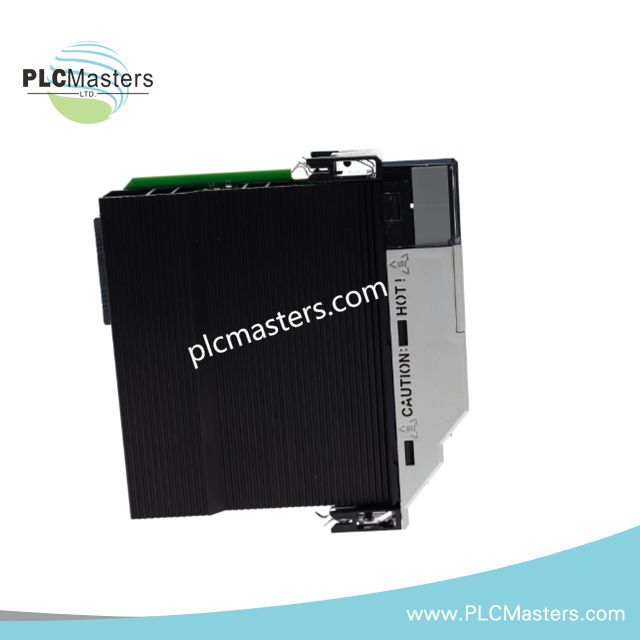

Allen-Bradley 1756-EN3TR ControlLogix Ethernet İletişim Modülü
Allen-Bradley 1756-EN3TR, ayrıca katalogda 1756-EN3TR Ethernet İletişim Modülü olarak da geçer ve ControlLogix şasi mimarilerinde Ethernet/IP veri köprüsü ve arka plan-ağ paket yönlendirmesi için özel bir donanım bileşeni olarak çalışır.

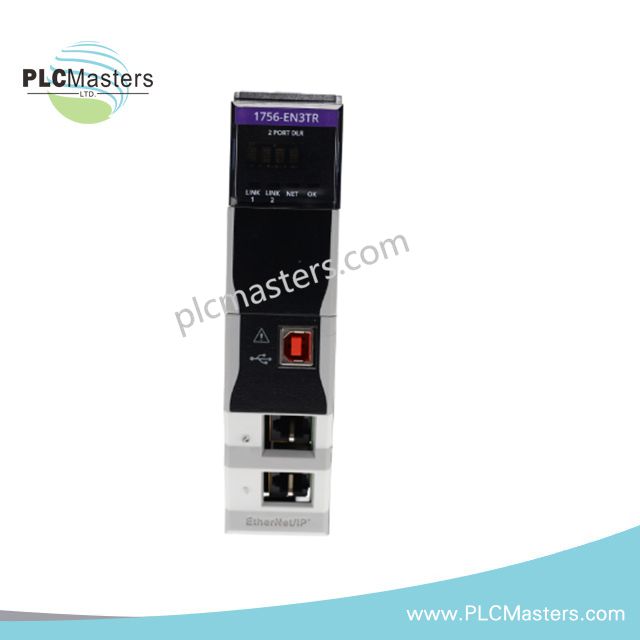

ControlLogix platformlarında deterministik endüstriyel Ethernet iletişimi için yapılandırılmış olan Allen-Bradley 1756-EN3TR (1756-EN3TR iletişim modülü), çift RJ45 arayüzü ve bir USB servis kanalı aracılığıyla Ethernet/IP çerçeve işleme işlemlerini doğrudan fiziksel ve protokol seviyesinde gerçekleştirir; bu sayede Cihaz Seviyesi Halka (DLR) ve lineer yapılar dahil çoklu topoloji ağ entegrasyonuna olanak tanır.
Son Ek Açılımı ve Model Matrisi
1756-EN3TR için resmi bir son ek segmentasyonu tanımlanmamıştır. Model tanımlayıcı, sabit bir ControlLogix Ethernet iletişim modülü atamasını temsil eder.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1756-EN3TR |
| Marka | Allen-Bradley |
| Ağırlık | 0.45 kg |
| Boyutlar | 1 slot genişliğinde ControlLogix modülü |
| Çalışma Sıcaklığı | 0 ila 60 °C |
| Güç Tüketimi | 5.1 W |
| Tip | Ethernet İletişim Modülü |
| Seri | ControlLogix |
| Ethernet Portları | 2 x RJ45 |
| Ethernet Hızı | 10 / 100 Mbps |
| USB Portu | 1 x USB (12 Mbps) |
| Arka Plan Akımı | 5.1 VDC'de 1 A; 24 VDC'de 3 mA |
| Termal Dağılım | 17.4 BTU/saat |
| Montaj | 1756 Şasi (herhangi bir slot) |
| Topolojiler | Lineer, Cihaz Seviyesi Halka (DLR) |
| Hareket Desteği | 128 eksene kadar |
| Kasa | Açık |
Arka Plan Veri Yolu İletişim Hızı ve EtherNet/IP Deterministik Ağ Davranışı
ControlLogix mimarilerinde, 1756-EN3TR yüksek hızlı arka plan tahkimine katılır; burada döngüsel veriler CPU görev zamanlaması ile Ethernet/IP yığını yürütme katmanları arasında eşlenir. Modül, çift portlu anahtarlama mantığı üzerinden deterministik paket zamanlamasını sürdürür ve DLR topolojisi aracılığıyla halka yedekliliği sağlar; bu, harici anahtar bağımlılığı olmadan gerçekleşir. G/Ç yoğunluğu ölçeklendirmesi ve bağlantı yönetimi, arka plan bant genişliği tahsisi (5.1 VDC'de 1 A) ile sınırlıdır; iletişim verimliliği, şasi tarama döngüleri ve 128 eksenli hareket kontrol görev yürütmesi ile senkronize edilir.
Sıkça Sorulan Sorular (SSS)
S: 1756-EN3TR, harici anahtarlar olmadan Cihaz Seviyesi Halka (DLR) modunda çalışabilir mi?
C: Evet. DLR, gömülü halka mantığı sayesinde dahili olarak desteklenir ve harici anahtarlama donanımı olmadan hata toleranslı Ethernet topolojisi sağlar.
S: Arka plan akım yüklemesinin modül iletişim performansına etkisi nedir?
C: Modül, arka plandan 5.1 VDC'de 1 A çeker. Aşırı şasi yüklemesi mevcut slot gücünü etkileyebilir ancak Ethernet veri iletim zamanlamasını doğrudan değiştirmez.
S: USB portu Ethernet/IP iletişim döngülerini etkiler mi?
C: Hayır. USB arayüzü 12 Mbps hızında servis kanalı olarak çalışır ve Ethernet/IP döngüsel veri işleme mantığından izole edilmiştir.
Saha Kurulum Kılavuzu
Modül, doğru arka plan konnektör bağlantısını sağlamak için kapalı güçte bir 1756 şasisine takılmalıdır. Slot hizalaması, yüksek yoğunluklu arka plan kontaklarında pin kırılmasını önlemek için dik açıyla kalmalıdır. Ethernet kablolaması, RJ45 sinyal hatlarında oluşabilecek paraziti azaltmak için yüksek gürültülü güç iletkenlerinden ayrı tutulmalıdır. Kalkan sonlandırması tek bir kasa toprak noktasına referanslanmalıdır. USB servis bağlantıları yalnızca yapılandırma ve teşhis için kullanılmalı, sürekli çalışma iletişimi için kullanılmamalıdır.
