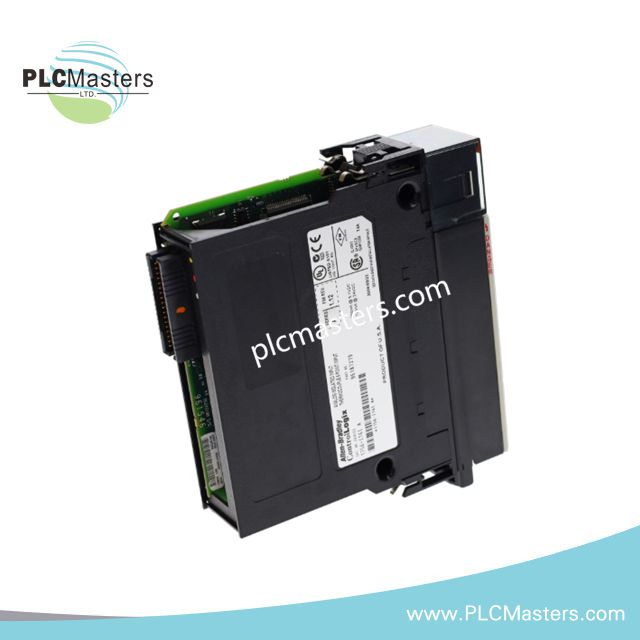

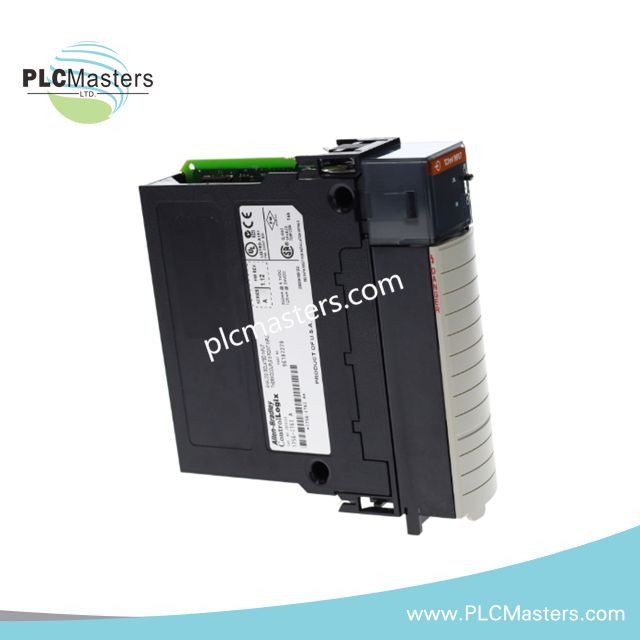

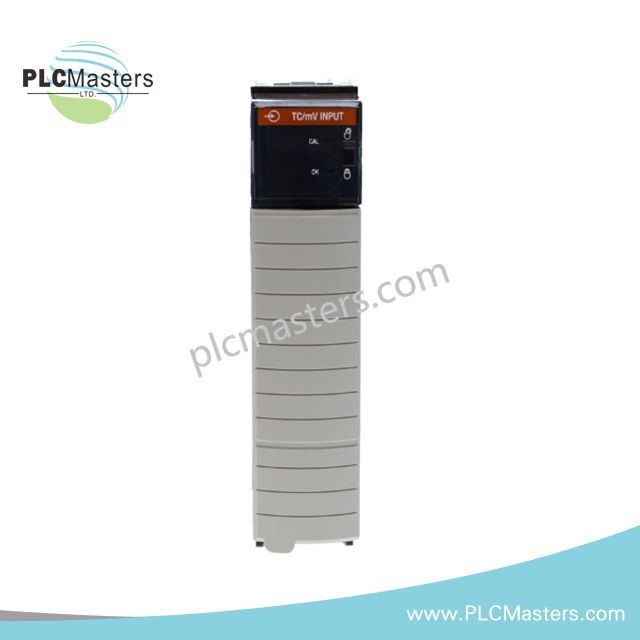

Allen-Bradley 1756-IT6I ControlLogix Termokupl Giriş Modülü
$123.00
$320.00
Açıklama
Allen-Bradley 1756-IT6I ControlLogix Termokupl Giriş Modülü
Allen-Bradley 1756-IT6I, ayrıca katalogda 1756-IT6I termokupl analog giriş modülü olarak yer almakta olup, ControlLogix backplane sistemlerinde izole termokupl ve milivolt sinyal alımı gerçekleştirmek için özel olarak tasarlanmış bir ControlLogix sıcaklık giriş modülüdür. Düşük seviyeli EMF sinyallerinin doğrudan dönüştürülmesi için yapılandırılan Allen-Bradley 1756-IT6I (1756-IT6I termokupl giriş modülü), sıcaklık referans düzeltmesi için dahili CJC kompanzasyonu ile altı kanallı elektriksel olarak izole ölçüm yolları sağlar.
Sonek Ayrımı & Model Matrisi
-
1756: ControlLogix şasi I/O platformu
-
IT6: 6 noktalı termokupl / milivolt giriş yapısı
-
I: Bireysel izole giriş mimarisi
-
/I veya A: Donanım revizyon tanımlayıcısı (veri setinde tam belirtilmemiş)
Sağlanan verilerde başka fonksiyonel varyant tanımlanmamıştır.
Donanım Teknik Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | 1756-IT6I |
| Marka | Allen-Bradley |
| Ağırlık | 1.38 lbs |
| Çalışma Sıcaklığı | 0 ila 60 derece C |
| Güç Tüketimi | Maksimum 4.3 W |
| Giriş Sayısı | 6 izole termokupl/mV kanalı |
| Desteklenen Termokupllar | B, C, E, J, K, N, R, S, T, L |
| Giriş Türü | Termokupl / milivolt |
| Çözünürlük | 16-bit |
| Giriş Aralığı | -12 ila 78 mV (kayan nokta modları) |
| CJC Sensörü | 1 dahili soğuk bağlantı kompanzasyon kanalı |
| Backplane Akımı (5 VDC) | 250 mA |
| Backplane Akımı (24 VDC) | 125 mA |
| Modül Tarama Süresi | Veri formatına bağlı olarak 10 ms ile 50 ms arası |
| Veri Formatı | Tam sayı (2'nin tümleyeni), IEEE 32-bit kayan nokta |
| İzolasyon | Kanal-kanal izolasyonu |
| Terminal Blokları | 1756-TBNH, 1756-TBSH |
| Backplane Arayüzü | ControlLogix şasi veri yolu |
| Sertifikalar | UL, CE, CSA |
ControlLogix Backplane Deterministik Termokupl Alım Davranışı
1756-IT6I, ControlLogix backplane veri aktarımı öncesinde sigma-delta tabanlı sinyal koşullandırması gerçekleştirir. Termokupl EMF sinyalleri ve milivolt girişleri kanal bazında dijitalleştirilir ve yapılandırmaya bağlı olarak tam sayı veya IEEE 32-bit kayan nokta gösterimlerine eşlenir.
Kanal izolasyonu bağımsız ölçüm alanları sağlar, termokupl bağlantıları arasında toprak döngüsü etkileşimini önler. Soğuk bağlantı kompanzasyonu, ölçeklendirme dönüşümünden önce terminal sıcaklığı kaymasını düzeltmek için özel bir referans kanal kullanılarak yapılır.
Arka plan veri alışverişi, şasi tarama döngüleriyle senkronize edilir; milivolt alımı için tamsayı modunda minimum tarama süresi 10 ms'ye inerken, kayan nokta sıcaklık dönüşüm modunda döngüler 50 ms'ye kadar uzar.
Sıkça Sorulan Sorular (SSS)
S: Tüm termokupl tipleri aynı modülde karıştırılabilir mi?
A: Evet. Altı kanalın her biri J, K, T, E, R, S, B, N, C ve L dahil olmak üzere farklı termokupl tipleri için ayrı ayrı yapılandırılabilir.
S: Kanal izolasyonu termokupl doğruluğunu nasıl etkiler?
A: Kanaldan kanala izolasyon, sensör bağlantıları arasındaki elektriksel bağlantıyı ortadan kaldırarak paylaşılan toprak potansiyelleri veya döngü paraziti nedeniyle oluşan ölçüm hatasını azaltır.
S: Tarama modu seçiminin güncelleme hızına etkisi nedir?
A: Tamsayı modu daha hızlı tarama performansı sağlar (10 ms'ye kadar), IEEE kayan nokta sıcaklık dönüşümü ise ek ölçeklendirme hesaplaması nedeniyle tarama süresini 50 ms'ye kadar artırır.
Saha Kurulum Kılavuzları
-
Modülü, sistem gücü kapalıyken veya onaylanmış sıcak değişim prosedürü ile uyumlu bir 1756 ControlLogix şasi yuvasına takın
-
Alan devrelerini enerjilendirmeden önce tam oturmuş belirtilen RTB terminal blokları (1756-TBNH veya 1756-TBSH) kullanın
-
Sensör tipine uygun korumalı kompanzasyon kablosu kullanarak termokupl kablolama bütünlüğünü koruyun
-
Termokupl kablolarını yüksek voltajlı iletkenlerin veya anahtarlamalı güç hatlarının yakınından geçirmeyin
-
Soğuk bağlantı kompanzasyonunun doğru yerleştirildiğinden ve terminal bloğunda hava akışından kaynaklanan sıcaklık gradyanlarının olmadığından emin olun
-
Ölçeklendirme hatalarını önlemek için döngü etkinleştirilmeden önce termokupl tipi yapılandırmasını doğrulayın
