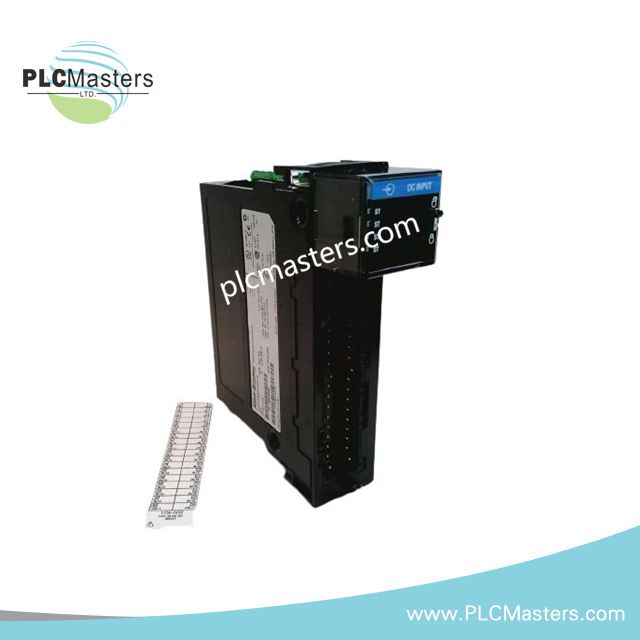

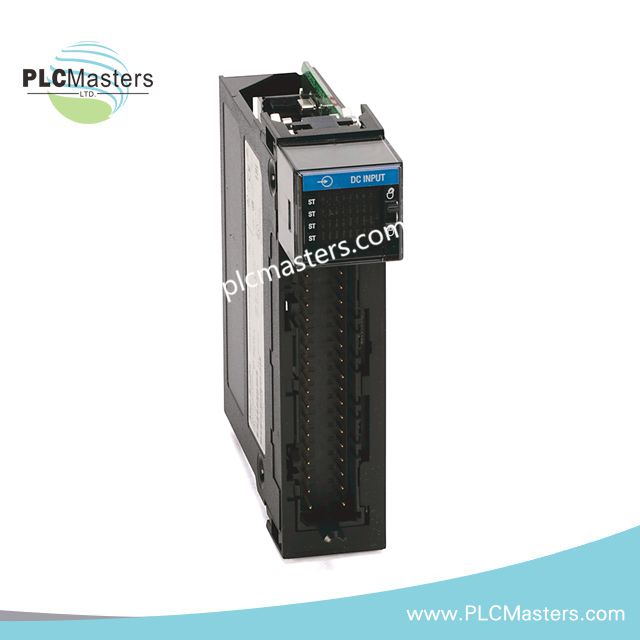

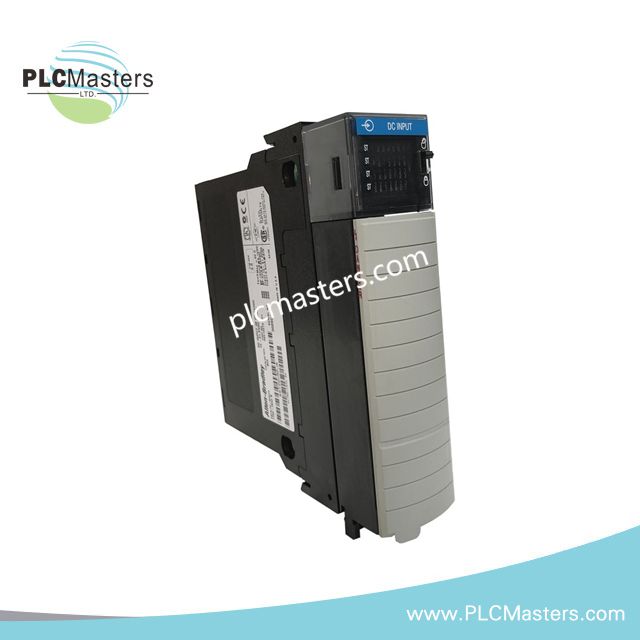

Allen-Bradley 1756-IV32/A ControlLogix 32 Noktalı DC Dijital Giriş Modülü
$123.00
$320.00
Açıklama
Allen-Bradley 1756-IV32/A ControlLogix 32 Noktalı DC Dijital Giriş Modülü
Allen-Bradley 1756-IV32/A, katalogda 1756-IV32 Dijital Giriş Modülü olarak da yer almakta olup, ControlLogix platformlarında 24 VDC saha sinyali alımı için özel bir donanım bileşeni olarak çalışır. Modül, kontrolör seviyesinde sinyal işleme için gruplanmış izolasyon ve arka plan iletişimi ile 32 kaynaklı DC giriş kanalını sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1756-IV32/A |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 0.99 lbs |
| Modül Tipi | Dijital Giriş Modülü |
| Ürün Serisi | ControlLogix |
| Giriş Tipi | DC voltaj girişleri |
| Giriş Sayısı | 32 nokta |
| Giriş Konfigürasyonu | Kaynaklı giriş modülü |
| Giriş Voltaj Aralığı | 10 ile 30 VDC |
| Nominal Giriş Voltajı | 24 VDC |
| Giriş Akımı | Nokta başına yaklaşık 3.5 mA |
| İzolasyon | 250 V kanal-arka plan izolasyonu |
| Grup Konfigürasyonu | Her grup için 16 nokta |
| Arka Plan Akımı | 5 VDC'de 120 mA |
| Giriş Gecikmesi | Yapılandırılabilir giriş filtreleme |
| Durum Göstergeleri | Modül OK ve bireysel kanal durum LED'leri |
| Sertifikasyon | CE, UL, CSA, tehlikeli alan onayları |
ControlLogix Dijital Sinyal Entegrasyonu
1756-IV32/A, saha cihazlarından gelen 32 ayrı DC giriş sinyalini yüksek yoğunluklu ControlLogix I/O arayüzü üzerinden işler. Kaynaklı giriş konfigürasyonu, uyumlu 10 ile 30 VDC saha cihazlarının bağlanmasına olanak tanır ve giriş filtreleme parametreleri sinyal kararlılığı için yapılandırılabilir.
Modül, giriş durumlarını ControlLogix arka plan veri yolu iletişim yapısı üzerinden aktarır. I/O yoğunluk ölçeklendirmesi, 32 dijital kanalın tek bir şasi yuvasına kurulmasına izin verirken ön panel LED'leri aracılığıyla bireysel kanal durum göstergesini korur.
EtherNet/IP ve ControlLogix Platform İletişimi
1756-IV32/A, ControlLogix dağıtılmış I/O mimarisinin bir parçası olarak çalışır ve modül ile işlemci arasında belirleyici veri alışverişi için kontrolör arka planını kullanır. Konfigürasyon verileri, giriş durumu bilgileri ve tanılama durumları Studio 5000 Logix Designer ortamı üzerinden yönetilir.
Modül, ControlLogix platformunda desteklenen donanım yazılımı sürümlerinin sistem konfigürasyon güncellemeleri sırasında korunmasına olanak tanıyan donanım yazılımı flash uyumluluğunu destekler. Giriş filtreleme ayarları, saha cihazı anahtarlama özelliklerine uyacak şekilde ayarlanabilir.
Sıkça Sorulan Sorular (SSS)
S: 1756-IV32/A modülünde kaç dijital giriş kanalı vardır?
C: Modül, 16'şar noktalık iki grup halinde düzenlenmiş 32 DC dijital giriş noktası sağlar.
S: 1756-IV32/A tarafından desteklenen giriş voltaj aralığı nedir?
C: Modül, 10 ile 30 VDC arasında DC giriş sinyallerini kabul eder ve nominal çalışma voltajı 24 VDC'dir.
S: Modül için arka plan güç gereksinimi nedir?
C: Modül, 5 VDC ControlLogix şasi arka plan kaynağından yaklaşık 120 mA gerektirir.
Saha Kurulum Kılavuzu
1756-IV32/A modülünü uyumlu bir ControlLogix şasi yuvasına takın ve çalıştırmadan önce mevcut arka plan güç kapasitesini doğrulayın. Uygun saha kablolama terminallerini kullanın ve kurulum sırasında kaynaklı giriş polaritesini kontrol edin.
DC sinyal kablolarını yüksek voltaj güç kablolarından, motor iletkenlerinden ve anahtarlama devrelerinden ayrı olarak yönlendirin; böylece elektriksel paraziti azaltın. Kurulum ortamına ve sistem kablolama standartlarına uygun olarak doğru topraklama ve ekranlama uygulayın.
Devreye almadan önce giriş grup atamalarını, voltaj seviyelerini ve giriş filtreleme konfigürasyonunu doğrulayın. Bağlı saha cihazlarının modül giriş özellikleriyle uyumlu sinyal karakteristikleri sağladığından emin olun.
