Allen-Bradley 1769-ASCII İletişim Arayüzü Modülü
$123.00
$320.00
Açıklama

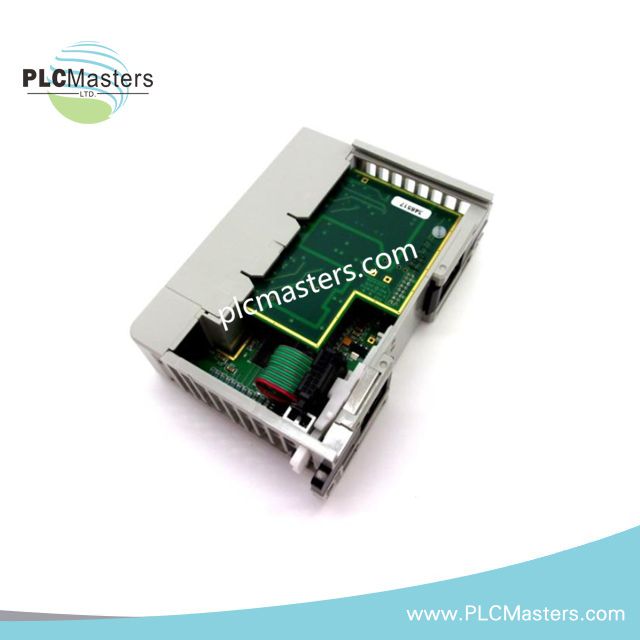

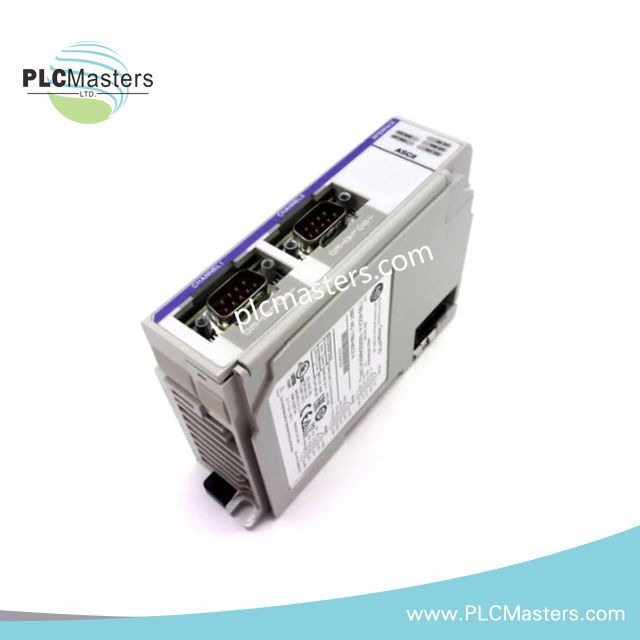

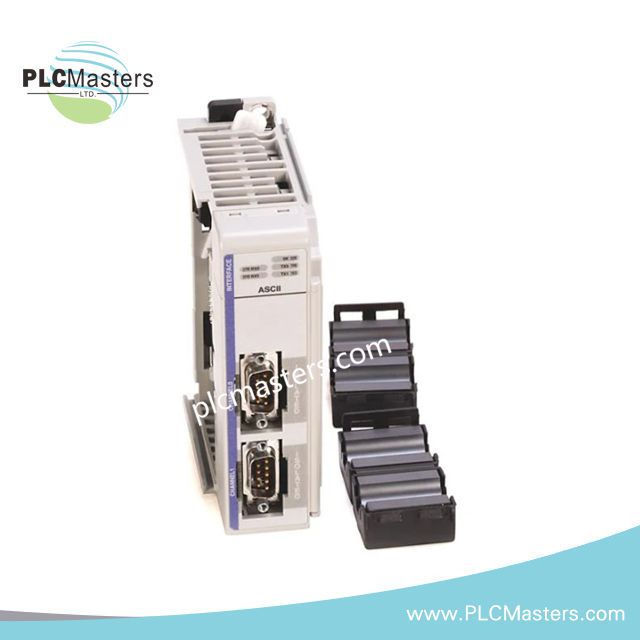

Allen-Bradley 1769-ASCII İletişim Arayüz Modülü
Allen-Bradley 1769-ASCII, ayrıca 1769-ASCII İletişim Arayüz Modülü olarak da kataloglanmış olup, CompactLogix ve MicroLogix 1500 kontrolör platformlarında ASCII seri veri alışverişi için özel bir donanım bileşeni olarak çalışır. Modül, RS-232, RS-422 ve RS-485 arayüzlerini destekleyen iki yapılandırılabilir seri iletişim kanalı sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1769-ASCII |
| Marka | Allen-Bradley |
| Menşei | Amerika Birleşik Devletleri |
| Ağırlık | 0.07 lbs |
| Çalışma Sıcaklığı | 0 ila 62 °C |
| Güç Tüketimi | 425 mA @ 5 VDC; maksimum 2.13 W güç dağılımı |
| Ürün Türü | İletişim Arayüz Modülü |
| Ürün Serisi | CompactLogix |
| İletişim Protokolü | ASCII |
| Seri Portlar | 2 yapılandırılabilir kanal |
| Seri Arayüz | RS-232, RS-422, RS-485 |
| RS-232 Konfigürasyonu | 2 tam dubleks port |
| RS-422/RS-485 Konfigürasyonu | 2 yarı dubleks port |
| El Sıkışma | RTS/CTS donanım el sıkışması |
| İzolasyon Voltajı | 30 V sürekli |
| Backplane Akımı | 24 V'da 1.4 A |
| Giriş Kelimeleri | 108 |
| Konfigürasyon Kelimeleri | 31 |
| Güç Dağılımı | Maksimum 2.13 W; 7.3 BTU/saat termal dağılım |
| Montaj | DIN rayı veya panel montajı |
| Önerilen Kablo | Belden 8761 korumalı kablo |
EtherNet/IP ve Endüstriyel Kontrol Platformu Entegrasyonu
1769-ASCII modülü, CompactLogix kontrolör mimarileri ile backplane bağlantısı üzerinden arayüz sağlar ve ASCII tabanlı cihazlar için seri iletişim işlemlerini gerçekleştirir. Modül, RS-232, RS-422 ve RS-485 elektriksel standartlarını kullanarak yapılandırılabilir veri alışverişini destekler.
İletişim yapılandırması, iletim ve alım verisi yönetimini, 0'dan 255'e kadar işlem kimliği iletimini ve TX FIFO taşması, RX FIFO taşması, parity hataları, el sıkışma hataları ve yeni veri bayrakları gibi durum izleme fonksiyonlarını içerir. Modül mimarisi, harici seri dönüştürücüler olmadan seri iletişim kanalları ekleyerek CompactLogix sistemlerinde G/Ç yoğunluğu ölçeklendirmesini destekler.
Sıkça Sorulan Sorular
S: 1769-ASCII modülünde kaç adet seri iletişim kanalı bulunmaktadır?
C: Modül iki seri kanal sağlar. Her kanal, RS-232, RS-422 veya RS-485 arayüzleri üzerinden desteklenen ASCII iletişimi için yapılandırılabilir.
S: 1769-ASCII modülü hangi tür güç bağlantısını kullanır?
C: Modül, kontrolör backplane'inden çalışma gücünü alır. Belirtilen güç değeri 425 mA @ 5 VDC'dir.
S: Seri iletişim kablolaması için hangi kablo türü önerilir?
C: Elektriksel paraziti azaltmak için korumalı Belden 8761 kablo seri sinyal kablolaması için önerilir.
Saha Kurulum Kılavuzu
1769-ASCII modülünü, kontrolör sistem kurulum gereksinimlerine uygun olarak CompactLogix şasisi üzerine DIN rayı veya panel montaj yöntemleriyle kurun.
Korumalı seri iletişim kabloları kullanın ve iletişim kablolaması ile yüksek voltajlı güç iletkenleri arasında ayrım sağlayın. Elektromanyetik paraziti en aza indirmek için kablo kalkanlarını kontrolör topraklama gereksinimlerine uygun şekilde bağlayın.
Devreye almadan önce RS-232, RS-422 veya RS-485 kablolama yapılandırmasını doğrulayın. Modül ile bağlı seri cihazlar arasında iletişim parametrelerini, el sıkışma ayarlarını ve ASCII veri formatı uyumluluğunu kontrol edin.
Modülün belirtilen çalışma sıcaklığı aralığında kurulu olduğundan ve backplane güç kapasitesinin kurulu CompactLogix konfigürasyonu için yeterli olduğundan emin olun.
