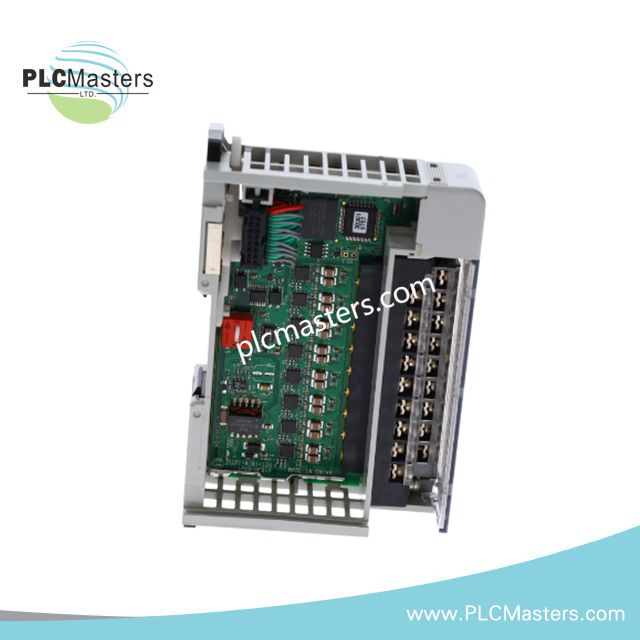

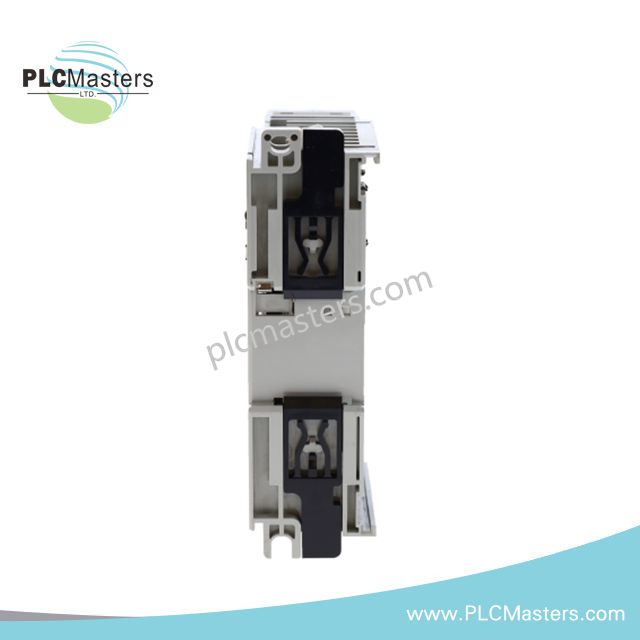

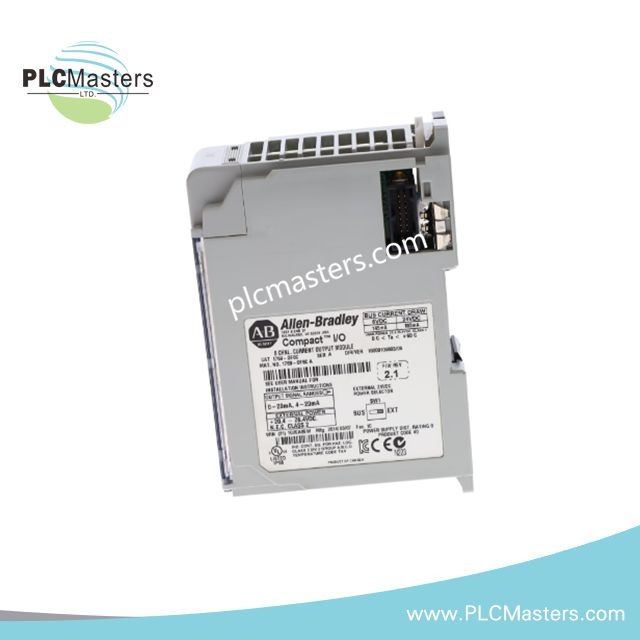

Allen-Bradley 1769-OF8C Kompakt G/Ç Analog Akım Çıkış Modülü
$123.00
$320.00
Açıklama
Allen-Bradley 1769-OF8C Kompakt I/O Analog Akım Çıkış Modülü
CompactLogix kontrol sistemlerinde akım sinyali üretimi için yapılandırılmış olan Allen-Bradley 1769-OF8C (1769-OF8C Analog Çıkış Modülü), kontrolör tarafından yönlendirilen saha cihazları için sekiz tek uçlu akım çıkış kanalı aracılığıyla doğrudan fiziksel/elektriksel yürütme sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1769-OF8C |
| Marka | Allen-Bradley |
| Menşei | ABD |
| Ağırlık | 1.00 lbs |
| Boyutlar | Kompakt I/O tek yuvalı modül formatı |
| Çalışma Sıcaklığı | 0 ila 60 °C |
| Güç Tüketimi | Azami 2.69 W ısı dağılımı |
| Ürün Ailesi | CompactLogix Kompakt I/O |
| Ürün Tipi | Analog Akım Çıkış Modülü |
| Çıkış Sayısı | 8 tek uçlu çıkış |
| Çıkış Tipi | Akım çıkışı |
| Çıkış Akım Aralığı | 0 ila 20 mA, 4 ila 20 mA |
| Çözünürlük | 16 bit |
| Dönüşüm Hızı | Tüm kanallar için azami 5 ms |
| Veriyolu Akım Çekişi | 5 VDC’de 145 mA; 24 VDC’de 185 mA |
| Besleme Gerilimi | 24 VDC |
| Kısa Devre Koruması | Destekleniyor |
| Azami Kısa Devre Koruması | 21 mA |
| Açık Devre Koruması | Destekleniyor |
| Çıkış Aşırı Gerilim Koruması | Destekleniyor |
| Montaj Seçenekleri | DIN rayı veya panel montajı |
| Yuvalık Genişliği | 1 yuva |
| Kasa Tipi | Açık kasa |
EtherNet/IP ve Kompakt I/O Sinyal İşleme Özellikleri
1769-OF8C, Allen-Bradley Kompakt I/O mimarisi içinde çalışır ve çıkış verilerini yerel kontrolör arka plan iletişim yolu üzerinden değiş tokuş eder. Modül, tek yuvalı yapılandırmada sekiz akım çıkış kanalı ile I/O yoğunluğu ölçeklendirmesini destekler.
Modül, CompactLogix sistemlerinde belirleyici kontrolörden çıkışa yürütme için tasarlanmıştır. Arka plan veriyolu iletişim parametreleri, kontrolör ile analog çıkış devresi arasındaki veri aktarım davranışını tanımlar. Yapılandırma değişikliklerinden önce modül revizyonu ile kontrolör platformu arasındaki donanım yazılımı uyumluluğu doğrulanmalıdır.
Sıkça Sorulan Sorular
S: 1769-OF8C hangi tür analog sinyalleri üretebilir?
C: Modül, 0 ila 20 mA veya 4 ila 20 mA çalışmaya yapılandırılabilen sekiz tek uçlu akım çıkışı sağlar.
S: 1769-OF8C çıkış hatalarına karşı koruma sağlar mı?
C: Modül, açık devre koruması, kısa devre akım koruması ve çıkış aşırı gerilim koruma fonksiyonlarını içerir.
S: Modül kurulumu için güç gereksinimleri nelerdir?
C: Modül, 24 VDC besleme sistemi kullanır ve Compact I/O montajı içinde 5 VDC ve 24 VDC bağlantıları için belirtilmiş veriyolu akım gereksinimlerine sahiptir.
Saha Kurulum Kılavuzu
1769-OF8C’yi, kontrolör sistem düzenine ve mevcut güç kapasitesine göre Compact I/O montajına takın. Seçilen yuva konumu ve güç kaynağı yüklemesinin mevcut yapılandırma ile uyumlu olduğunu doğrulayın.
Elektriksel parazit bulunan yerlerde analog akım çıkış bağlantıları için korumalı bükümlü çift kablo kullanın. Kablo kalkanlarını kontrol kabini topraklama tasarımına göre sonlandırın ve analog sinyal kabloları ile yüksek voltajlı anahtarlama iletkenleri arasında ayrım sağlayın.
Devreye almadan önce saha cihazı döngü gereksinimlerini doğrulayın. Çıkış kanallarını hizmete almadan önce akım döngüsü polaritesini, harici cihaz empedansını ve kontrolör ölçeklendirme parametrelerini onaylayın.
