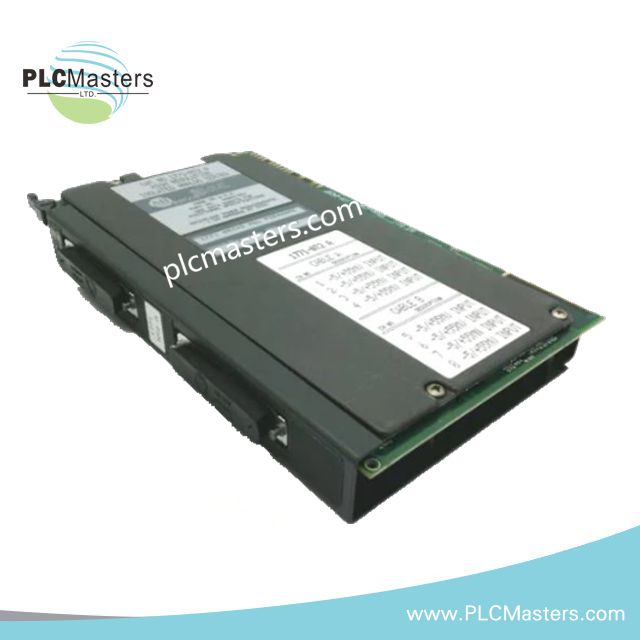

Allen Bradley 1771-NT2 N-Serisi Termokupl Giriş Modülü
$123.00
$320.00
Açıklama
Allen Bradley 1771-NT2 N-Serisi Termokupl Giriş Modülü
Allen Bradley 1771-NT2, ayrıca katalogda 1771-NT2 N-Serisi Termokupl Giriş Modülü olarak geçen, PLC-5 I/O şasi platformlarında termokupl sinyal alımı için özel bir donanım bileşeni olarak çalışır. Modül, BDC veya Doğal İkili veri formatlaması ile termokupl ve milivolt ölçümleri için sekiz izole analog giriş kanalı sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1771-NT2 |
| Marka | Allen Bradley |
| Menşei | Amerika Birleşik Devletleri |
| Ağırlık | 1.7 lbs |
| Çalışma Sıcaklığı | 0 ile 60 °C |
| Güç Tüketimi | Backplane akımı: 1.5 A |
| Modül Tipi | N-Serisi Analog Giriş Modülü |
| Ürün Serisi | PLC-5 |
| Giriş Sayısı | 8 Giriş |
| Giriş Tipi | Termokupl / Milivolt |
| Desteklenen Termokupl Tipleri | B, C, E, J, K, N, R, S, T |
| Giriş Aralığı | -5 ile +55 mV |
| Giriş Çözünürlüğü | Milivolt girişi için 0.95 mikrovolt/bit |
| Termokupl Çözünürlüğü | Tip B/R/S: 0.03 °C/bit; Tip E/J/K/T: 0.1 °C/bit; Tip C: 0.07 °C/bit; Tip N: 0.03 °C/bit |
| Çıkış Sayısı | 0 Çıkış |
| Veri Formatı | BDC veya Doğal İkili |
| İzolasyon | İzole giriş kanalları |
| RTP Uyumluluğu | 1771-RTP1 |
| Kablolama Kol Uyumluluğu | 1771-WH |
| Tipik AC Sinyal Gecikmesi (Kapalı) | 45 +/- 15 ms |
| Tipik DC Sinyal Gecikmesi (Kapalı) | 50 ms |
| Montaj Tipi | Rafa monte edilebilir |
PLC-5 Termokupl Sinyal Alımı
1771-NT2, PLC-5 kontrol sistemleri için termokupl ve milivolt sinyal dönüşümü sağlar. Modül, sekiz analog giriş kanalını kabul eder ve sıcaklıkla ilgili voltaj sinyallerini 1771 şasi backplane üzerinden aktarılan dijital veri değerlerine dönüştürür.
Modül, B, C, E, J, K, N, R, S ve T konfigürasyonları dahil olmak üzere birden fazla termokupl giriş tipini destekler. Yüksek çözünürlüklü dönüşüm parametreleri seçilen termokupl tipi ve giriş ölçüm aralığına göre değişir.
1771-NT2, kontrolör veri alışverişi için PLC-5 backplane veri yolunu kullanır. Modül, PLC-5 işlemci konfigürasyonları ve I/O adresleme yapıları ile uyumluluk için BDC ve Doğal İkili veri formatlarını destekler.
Endüstriyel Kontrol Sinyal Uyumluluğu
1771-NT2, PLC-5 I/O yoğunluk ölçeklendirme gereksinimleri ile izole analog giriş işleme entegrasyonu sağlar. İzole giriş tasarımı, sıcaklık ölçümü sırasında elektriksel paraziti azaltmak için saha termokupl kablolamasını dahili lojik devrelerden ayırır.
Modül, Ethernet tabanlı saha ağı yerine PLC-5 deterministik backplane iletişimini kullanır. Sistem entegrasyonu için doğru raf adreslemesi, yuva konfigürasyonu ve kontrolör veri tablosu eşlemesi gereklidir.
Bu modül nesli için firmware flash uyumluluğu belirtilmemiştir. Donanım çalışması, PLC-5 işlemci uyumluluğuna ve 1771 şasi ortamında doğru modül konfigürasyonuna bağlıdır.
Sıkça Sorulan Sorular
S: 1771-NT2 üzerinde kaç termokupl giriş kanalı vardır?
C: Modül sekiz izole termokupl/milivolt giriş kanalı sağlar.
S: 1771-NT2 hangi termokupl tiplerini destekler?
C: Modül Tip B, C, E, J, K, N, R, S ve T termokupl girişlerini destekler.
S: 1771-NT2 ne kadar backplane akımı gerektirir?
C: Modül, PLC-5 1771 şasi backplane kaynağından 1.5 A akım gerektirir.
Saha Kurulum Kılavuzu
1771-NT2 modülünü uyumlu bir 1771 I/O şasi yuvasına takın ve takmadan önce yuva anahtarını doğrulayın. Termokupl kablolamasını onaylanmış 1771-WH kablolama kolu üzerinden bağlayın ve her termokupl giriş kanalı için doğru polariteyi kontrol edin.
Termokupl sinyal kablolarını güç iletkenlerinden, motor kablolarından ve yüksek frekanslı anahtarlama devrelerinden ayrı olarak yönlendirin. Gürültü kaplamasını azaltmak için saha elektrik standartlarına uygun uygun kalkan topraklama uygulamalarını kullanın.
Modül açık tip ekipmandır ve çalışma ortamına uygun bir muhafaza içinde kurulmalıdır. Çalışma sıcaklığı ve yoğuşmasız nem sınırları içinde çevresel koşulları koruyun.
Sistem devreye alınmadan önce termokupl tipi konfigürasyonu, PLC-5 veri tablosu eşlemesi ve BDC veya Doğal İkili format seçimini doğrulayın.
