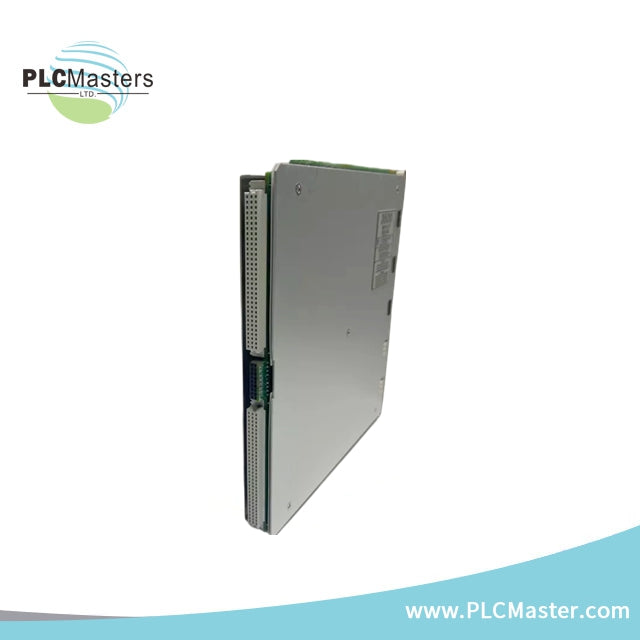

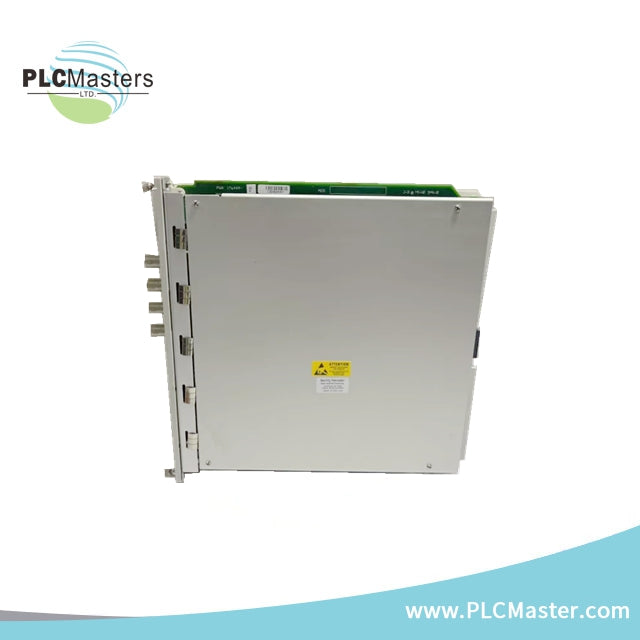

Bently Nevada 125388-01 Proximitor Sismik Monitör

Açıklama

Proximitor Sismik Monitör, endüstriyel makineleri korumak için tasarlanmış gelişmiş dört kanallı bir izleme cihazıdır. İzlenen parametreleri kullanıcı tarafından tanımlanan alarm eşik değerleriyle sürekli karşılaştırarak uyarılar tetikler ve kritik makine verilerini hem operasyon hem de bakım ekiplerine iletir. Proximity ve sismik dönüştürücülerden giriş kabul edebilen monitör, bu sinyalleri işleyerek hassas titreşim ve pozisyon ölçümleri sağlar. Kullanıcılar, 3500 Rack Konfigürasyon Yazılımı aracılığıyla her kanalı radyal titreşim, itme pozisyonu ve daha fazlası dahil olmak üzere çeşitli parametreleri izlemek için yapılandırabilir.

Özellikler

• Girişler:

  • Sinyal: Proximity, hız veya ivme dönüştürücülerinden 1 ila 4 sinyal kabul eder.
  • Giriş Empedansı: Proximitor ve ivme girişleri için 10 kΩ.

• Güç Tüketimi: 7.7 watt.

• Çıkışlar:

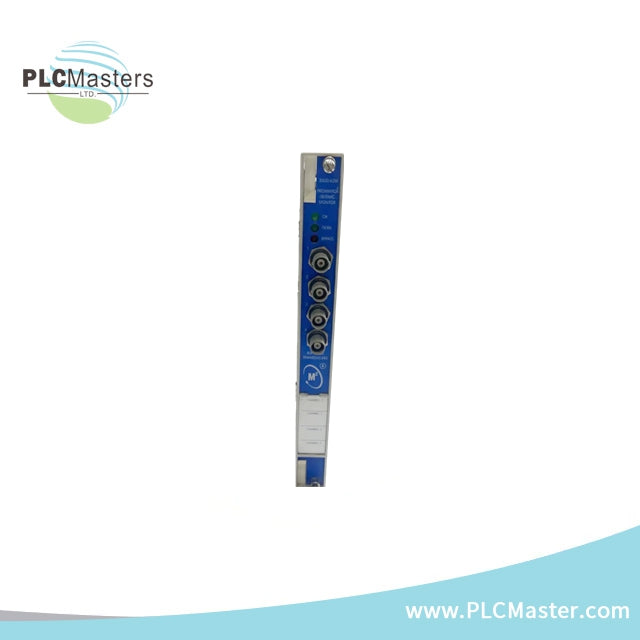

  • Ön Panel LED'leri:
    • OK LED: Doğru çalışmayı gösterir.
    • TX/RX LED: Diğer 3500 raf modülleri ile iletişim durumunu gösterir.
    • Bypass LED: Bypass Modu durumunu gösterir.
  • Arabelleğe Alınmış Dönüştürücü Çıkışları:
    • Bağlayıcılar: Her kanal için koaksiyel bağlayıcılar, kısa devre korumalı.
    • Çıkış Empedansı: 550 Ω.
  • Dönüştürücü Güç Kaynağı: -24 Vdc.
  • Kayıt Cihazı Çıkışları:
    • Akım: Tam ölçeğe orantılı +4 ila +20 mA, kısa devrelerden etkilenmez.
    • Gerilim Uyumu: 0 ila +12 Vdc, 0 ila 600 Ω dirençli yük üzerinde.
    • Çözünürlük: Bit başına 0.3662 µA, oda sıcaklığında ±%0.25 hata, sıcaklık aralığında ±%0.7.
    • Güncelleme Hızı: Yaklaşık 100 ms veya daha az.
  • Mili Mutlak Arabelleğe Alınmış Çıkışlar:
    • Empedans: 300 Ω.
    • Koruma: Kısa devre korumalı.
