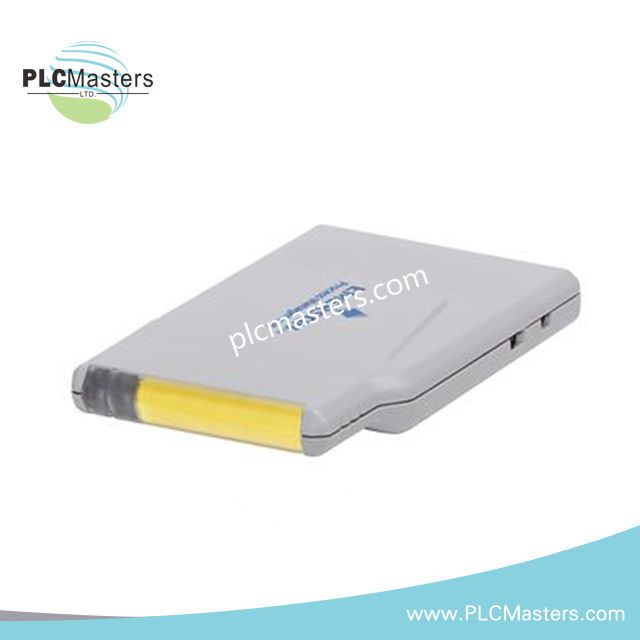

Emerson SS4301T02 LS Dijital Giriş CHARM

Genel Bakış

 Emerson SS4301T02 , DeltaV™ Elektronik Marshalling için bir Mantık Çözücü (LS) Dijital Giriş CHARM modülüdür. Anahtarlar, sensörler ve röleler gibi saha cihazlarından 24V DC kuru kontak sinyallerini izler. Bu kompakt, tak-çalıştır modül sistem entegrasyonunu basitleştirir ve darbe sayımı ile hassas olay zaman damgası desteği sağlar. Saha devreleri ile kontrol sistemi arasında galvanik izolasyonu korurken güvenilir sinyal algılama sağlar.

Teknik Özellikler

• Model: SS4301T02

• Tip: LS Dijital Giriş CHARM

• Giriş Sinyal Türü: 24V DC kuru kontak

• Kanal Sayısı: Tek kanallı CHARM

• Giriş Gerilim Aralığı: 18–30V DC

• Giriş Akımı: Tipik olarak <2 mA

• İzolasyon: Saha ve sistem arasında galvanik izolasyon

• Darbe Sayacı Desteği: Evet, 75–120 Hz darbe sayımını destekler

• Zaman Damgası: Kontrol modülü seviyesi; isteğe bağlı Olay Dizisi ±0.25 ms

• Montaj: CHARMs taban plakasına takılır (DeltaV sistemi)

• Çalışma Sıcaklığı: -40°C ila +70°C

• Nem Aralığı: %5 ila %95 RH (yoğuşmasız)

• Açık Algılama Seviyesi: >2.25 mA (<5.3 kΩ)

• Kapalı Algılama Seviyesi: <1.75 mA (>8.2 kΩ)

• Kanal Empedansı: 4.8 kΩ

• Islaklık Gerilimi: 22.5V ±%5, akım nominal olarak 12.5 mA ile sınırlı

• Saha Devresi Koruması: 12.5 mA akım sınırlaması, saha kablolaması kesme

• CHARM Güç Gereksinimi: 24 VDC'de maksimum 18 mA

• CHARM Isı Dağılımı: 0.33 W

• Arıza Algılama Yeteneği: Kısa devre <100 Ω; iyi durum 400 Ω–40 kΩ; açık devre >75 kΩ

• Yapılandırılabilir Kanal Türü: Kuru kontak veya ayrık durum sensörü (<2 Hz)
