Genel Bakış

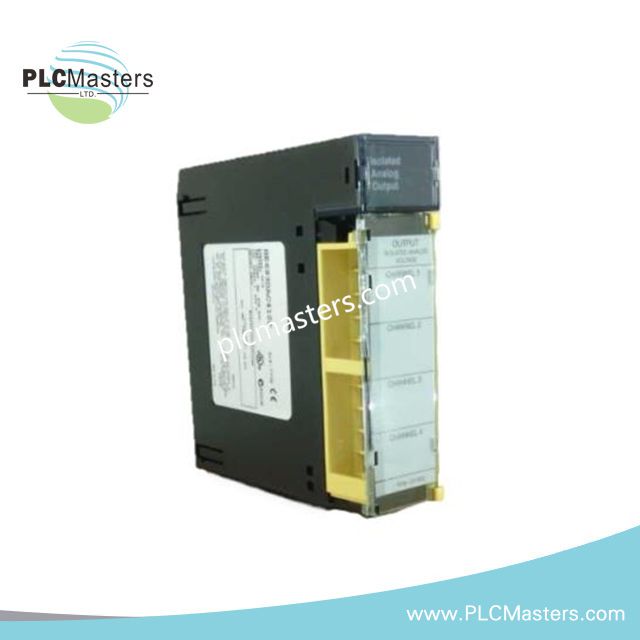

HE693DAC410 yüksek hassasiyetli izole analog çıkış modülüdür ve GE Fanuc Series 90-30 PLC'ler için tasarlanmıştır. dört analog kanal içerir, her biri ±10VDC sağlayabilir, bu da onu aktüatörler, değişken hızlı sürücüler ve diğer analog cihazların kontrolü için ideal kılar.
Teknik Özellikler
Parça Numarası: HE693DAC410
Üretici: GE Fanuc
Uyumlu PLC Serisi: GE Fanuc Series 90-30
Fonksiyon: İzole Analog Çıkış Modülü
Analog Çıkış
-
Kanal Sayısı: 4 izole analog çıkış kanalı
-
Çıkış Gerilim Aralığı: ±10VDC
-
Çıkış Akım Aralığı: 0–20mA
-
Gerilim Çıkış Çözünürlüğü: 1.25 mV
-
D/A Çözünürlüğü: 13 bit artı işaret (toplam 14 bit)
-
Dijital Giriş Aralığı: −32.000 ile +32.000 (%AQ kayıt değerleri)
-
Güncelleme Hızı: 4 ms
-
Doğrusallık Hatası: ≤ %0.1 tam ölçek
-
Yük Empedansı: ≥ 2 kΩ
Elektriksel & İzolasyon
-
İzolasyon Gerilimi: 1500VAC RMS (kanal-kanal ve toprak arası)
-
Gelişmiş İzolasyon Derecesi: 2000VDC
Güç Gereksinimleri
-
Güç Tüketimi:
-
100mA @ 5VDC
-
120mA @ 24VDC
-
Başlangıç Akımı:
-
10ms boyunca 250mA @ 5VDC
-
30ms boyunca 900mA @ 24VDC
Çevresel Değerler
-
Çalışma Sıcaklığı: 0°C ile 60°C arası
-
Depolama Sıcaklığı: −40°C ile 85°C arası
-
Nem: %5 ile %95, yoğuşmasız
-
Titreşim Direnci: 5–500 Hz, 5g
-
Şok Direnci: 30g, 11ms
Fiziksel
-
Ağırlık: 0.64 lbs
