GE Multilin 489 Jeneratör Koruma Sistemi

Ürün Genel Bakış

GE Multilin 489 Jeneratör Koruma Sistemi, küçük ve orta ölçekli jeneratörler için kapsamlı koruma, izleme ve kontrol sunar. Endüstriyel ve kamu hizmeti uygulamaları için tasarlanmış olup, gelişmiş teşhisler sayesinde güvenilir çalışma sağlar ve arıza süresini azaltır. Çekmeli yapısı, kolay kurulum, bakım ve değişim imkanı sunarak modern jeneratör yönetimi için ideal bir seçimdir. Ayrıca, sistem mevcut kontrol altyapısıyla sorunsuz entegrasyon sağlayarak performanstan ödün vermeden maliyet etkin bir çözüm sunar.

Ana Özellikler ve Faydalar

• Stator diferansiyel ve termal izlemeyi içeren senkron ve endüksiyon jeneratörleri için tam koruma sağlar.

• Jeneratör voltajını, akımını, frekansını ve gücünü gerçek zamanlı olarak izler, anormal durumlara hızlı müdahale imkanı sağlar.

• Mekanik hasarı önlemek için analog girişler aracılığıyla titreşim izlemeyi destekler.

• Yapılandırma, teşhis ve olay analizini kolaylaştırmak için GE EnerVista yazılım paketi ile entegre olur.

• Kolay servis için modüler, çıkarılabilir tasarım sunar, bakım kesinti süresini azaltır ve operasyonel verimliliği artırır.

• Esnek entegrasyon için Modbus, DNP3 ve GE özel standartları gibi birden fazla iletişim protokolü içerir.

• Jeneratör ömrünü optimize etmek için stator sargıları ve yatakların RTD tabanlı termal izlenmesini destekler.

Teknik Özellikler

Koruma Fonksiyonları:

• Jeneratör stator diferansiyeli

• Aşırı/az voltaj ve frekans

• Ters güç ve alan kaybı

• Aşırı/az uyarım koruması

• RTD tabanlı termal koruma

• Analog girişler aracılığıyla titreşim izleme

Girişler / Çıkışlar:

• CT Girişleri: 1 A veya 5 A ikincil, 10.000 A primere kadar ölçeklenebilir

• VT Girişleri: Ayarlanabilir oranlar 1:1 ila 240:1, tipik olarak 100 VAC ikincil

• RTD Girişleri: Stator ve yatak sıcaklığı için 12 kanala kadar

• Analog Girişler: Öngörücü bakım için titreşim izleme

Ölçüm & İzleme:

• Gerçek zamanlı voltaj, akım, güç, frekans ve sıcaklık ölçümleri

• Teşhis için olay kaydı ve osilografi

• Hızlı güncelleme ile enerji ölçümü (~50 ms)

İletişim:

• RS485, RS232, isteğe bağlı Ethernet portları

• Modbus, DNP3 ve GE'ye özgü protokolleri destekler

Mekanik & Çevresel:

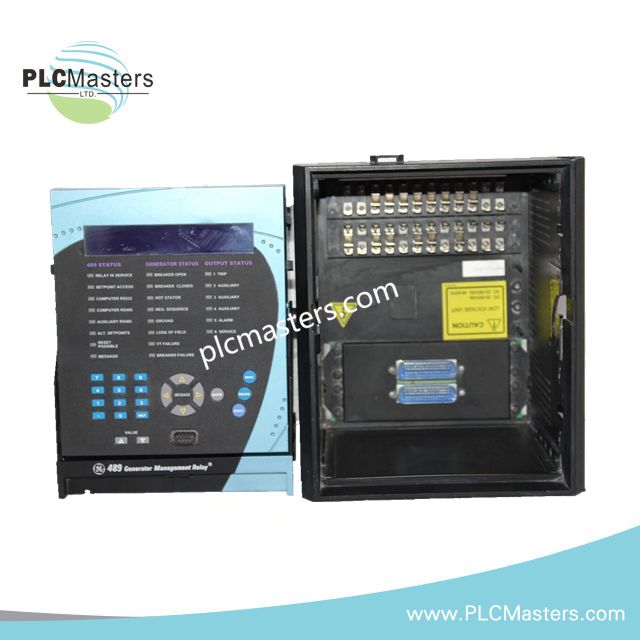

• Kolay değişim için çekilebilir röle kutusu

• Çalışma Sıcaklığı: –40 °C ile +60 °C arası

• Zorlu koşullar için konformal kaplama

• Ağırlık: 8 lbs

Tipik Uygulamalar

• Güvenilir jeneratör izleme ve koruma gerektiren endüstriyel tesisler

• Küçük ve orta ölçekli jeneratörlere sahip kamu ölçeğinde kurulumlar

• Yüksek kullanılabilirlik ve hızlı teşhisin kritik olduğu enerji santralleri

• Merkezi kontrol için SCADA ve enerji yönetim sistemleri ile entegrasyon

SSS

S: Multilin 489 ile uyumlu jeneratörler hangileridir?
A: Endüstriyel ve kamu ortamlarında yaygın olarak kullanılan senkron ve endüksiyon jeneratörlerini destekler.

S: Sistem jeneratör sıcaklığını izleyebilir mi?
A: Evet, termal koruma için stator sargıları ve yatak sıcaklıklarını ölçmek üzere RTD'ler kullanır.

S: Hangi iletişim protokollerini destekliyor?
A: RS485, RS232 veya Ethernet üzerinden Modbus, DNP3 ve GE'ye özgü protokolleri destekler.

S: Röle değiştirmek veya bakım yapmak kolay mı?
A: Evet, çekmeli tasarımı sayesinde uzun duruş süreleri olmadan kolay kurulum, çıkarma ve servis imkanı sağlar.

S: Bu sistemle titreşim izlenebilir mi?
A: Evet, analog girişler erken mekanik arıza tespiti için titreşim sensörlerinin bağlanmasına olanak tanır.
