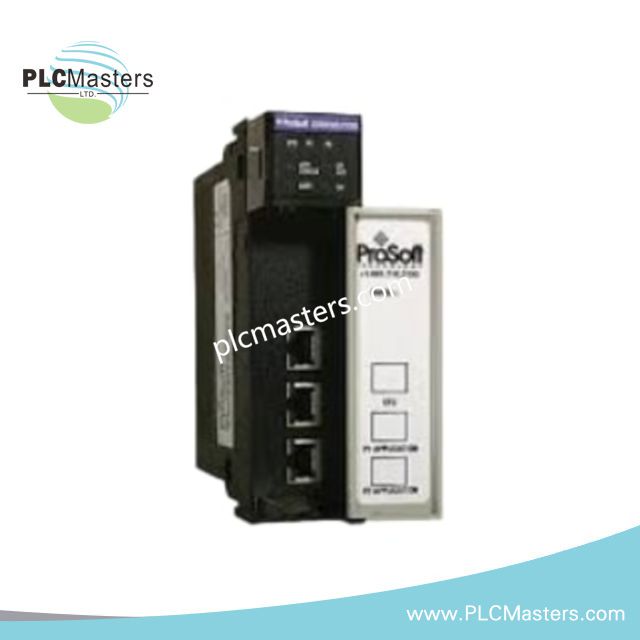

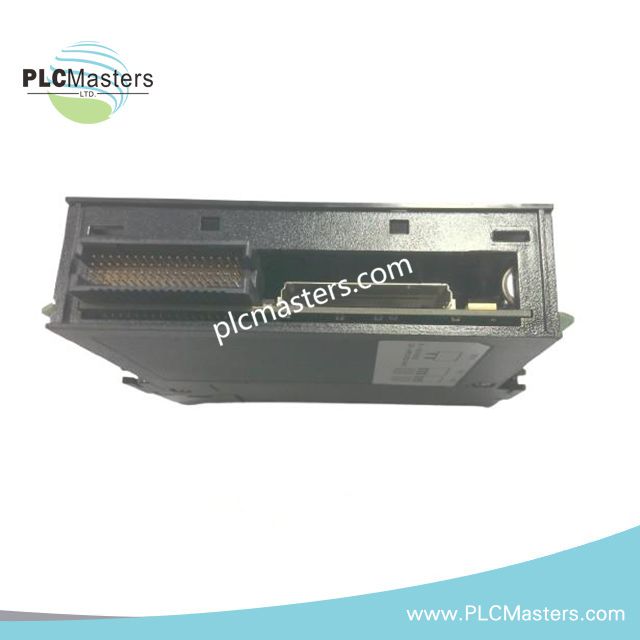

ProSoft MVI56-DNP ControlLogix DNP 3.0 Ana/İkincil Ağ Arayüz Modülü
$123.00
$320.00
Açıklama
ProSoft MVI56-DNP ControlLogix DNP 3.0 Ana/İkincil Ağ Arabirim Modülü
ControlLogix sistemlerinde DNP 3.0 ana/ikincil iletişimi için yapılandırılan ProSoft MVI56-DNP (MVI56-DNP DNP 3.0 Ağ Arabirim Modülü), Ladder Logic veri aktarımı aracılığıyla seri veri alışverişi sağlar. Modül, yerel veya uzak raf kurulumunu, iki seri bağlantı noktasını, 110 ila 115200 Baud çalışma hızını ve en fazla 40 ikincil cihazla iletişimi destekler.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | MVI56-DNP |
| Marka | ProSoft |
| Ürün Türü | DNP 3.0 Ana/İkincil Ağ Arabirim Modülü |
| Ürün Serisi | ControlLogix |
| Ağırlık | 1,70 lb |
| Güç Tüketimi | 5 VDC'de 800 mA; 24 VDC'de 3 mA |
| Yuva Gereksinimi | 1 yuva |
| Raf Türü | Yerel veya Uzak |
| Veri Aktarım Türü | Ladder Logic |
| Seri Bağlantı Noktaları | 2 |
| İletişim Protokolü | DNP 3.0 Ana/İkincil |
| Baud Hızı | 110 ila 115200 Baud |
| Desteklenen İkincil Cihazlar | 40 |
| Kullanıcı Tanımlı Komutlar | En fazla 300 |
| Arka Panel Akım Yükü | 5 VDC'de 800 mA |
| Darbe | Çalışma sırasında 30 G |
| Frekans Aralığı | 10 ila 150 Hz |
| UPC | 886739890521 |
Protokol Dönüştürme ve Seri İletişim
MVI56-DNP, seri iletişim kanalları ile ControlLogix Ladder Logic veri yapılandırmaları arasında DNP 3.0 verilerini aktarır.
Harici DNP iletişim bağlantıları için iki seri bağlantı noktası belirtilmiştir; Baud hızları ise 110 ila 115200 arasında değişir.
Modül, ana ve ikincil çalışma işlevlerini destekler ve en fazla 40 ikincil cihaz kapasitesine sahiptir.
Kullanıcı tanımlı komut kapasitesi 300 girdiye ulaşır ve uygulamaya özel DNP iletişim dizilerinin yapılandırılmasına olanak tanır.
Sık Sorulan Sorular (SSS)
S: MVI56-DNP, ControlLogix işlemcisiyle nasıl veri alışverişi yapar?
Y: Sağlanan veriler, modül ile ControlLogix sistemi arasındaki veri aktarım yönteminin Ladder Logic olduğunu belirtir.
S: Modül ne kadar arka panel akımı gerektirir?
Y: Sağlanan özelliklerde arka panel akım yükü için 5 VDC'de 800 mA belirtilmiştir.
S: Modül hem ana hem de ikincil DNP çalışmasını destekliyor mu?
Y: Evet. Ürün tanımı ve sağlanan özellikler, DNP 3.0 Ana/İkincil iletişim işlevselliğini belirtir.
Sahada Kurulum Yönergeleri
Modülü belirlenmiş ControlLogix raf yuvasına takın ve sisteme güç vermeden önce mekanik bağlantının sağlam olduğunu doğrulayın.
Elektromanyetik paraziti azaltmak için seri iletişim kablolarını yüksek akımlı iletkenlerden, motor kablolarından ve anahtarlamalı güç devrelerinden ayrı döşeyin.
Bağlı DNP ekipmanının gerektirdiği durumlarda uygun blendajlı iletişim kablosu kullanın ve blendajı tesisin topraklama düzenine göre sonlandırın.
DNP ağını hizmete almadan önce seri bağlantı noktası atamalarını, Baud hızını ve iletişim parametrelerini doğrulayın.
Raf yüklemesini kesinleştirmeden önce mevcut arka panel akım kapasitesini modül gereksinimiyle karşılaştırın.
İlgili ProSoft donanım belgeleri modülün enerji altındayken çıkarılmasına veya takılmasına açıkça izin vermedikçe sıcak değiştirme özelliği olduğunu varsaymayın.
Sağlanan materyalde sıcaklık ve boyut verileri bulunmadığından, ilgili donanım kılavuzunda belirtilen çalışma ortamını koruyun.
