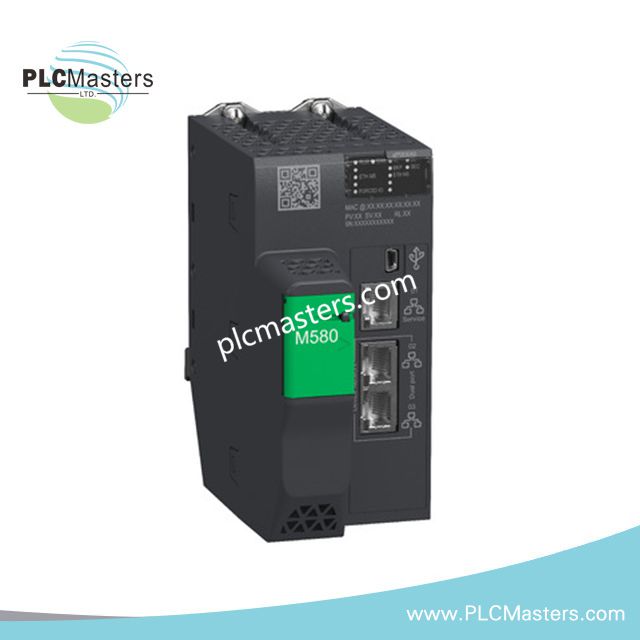

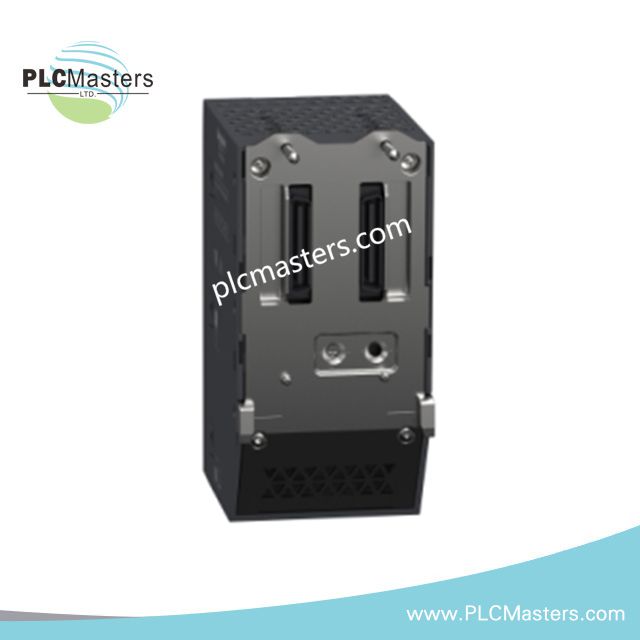

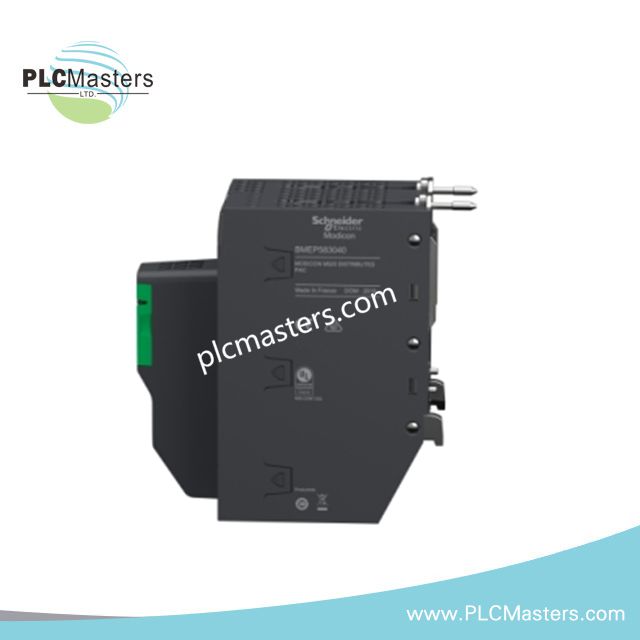

Schneider BMEP583040 İşlemci Modülü

Genel Bakış

 Schneider Electric BMEP583040 , yüksek performanslı bir Modicon M580 işlemci modülüdür. 12 MB program belleği ve 4 GB genişletilebilir flash depolama alanı sunar. Gelişmiş endüstriyel otomasyon için tasarlanan bu modül, enerji, su arıtma ve üretim sektörlerindeki karmaşık kontrol görevlerini yürütür. Modül, gerçek zamanlı veri görünürlüğü ve güvenli operasyonlar için EcoStruxure™ Control Expert yazılımıyla sorunsuz biçimde entegre olur. Yüksek hızlı Ethernet bağlantısı, dağıtılmış kontrolü ve IIoT'ye hazır mimarileri destekler. En fazla 16 uzak G/Ç rack'i ve 61 Ethernet cihazıyla  BMEP583040 , büyük ölçekli projeler için ölçeklenebilir ve esnek otomasyon sunar.

Teknik Özellikler

Ana Özellikler:

• Ürün serisi: Modicon M580

• Ürün tipi: İşlemci modülü

• Rack sayısı: 8

• Yerel G/Ç kapasitesi (diskret): 3072 G/Ç

• Yerel G/Ç kapasitesi (analog): 768 G/Ç

• Uygulamaya özel kanallar: 108

Entegre İşlevsellik:

• Seri bağlantı, hareket kontrolü, sayıcı, SSI enkoderi, HART

• Doğru zaman damgalama ve proses kontrolü kontrolleri

• Programlanabilir döngüler ve kontrol kanalları

• Görevler: 2 yardımcı, 1 çevrimsel ana, 128 olay, 1 hızlı periyodik

Haberleşme ve Bağlantı:

• 1 Ethernet TCP/IP servis bağlantı noktası

• 2 Ethernet TCP/IP cihaz ağı bağlantı noktası

• Ethernet HSBY bağlantı noktası

• USB mini B arabirimi

• En fazla 16 uzak G/Ç istasyonu (her dağıtım noktasında 2 rack)

• 64 dağıtılmış ekipmanı destekler

• Haberleşme modülleri: 16 AS-Interface, 3 Ethernet modülü

• RIO/DIO tarayıcı desteği

Bellek ve Performans:

• Entegre RAM: 12 MB program, 1024 kB veri, 10 kB sistem

• Genişletilebilir flash: 4 GB veri depolama

• Komut hızı: 30 Kinst/ms (%65 Boole + %35 aritmetik), 40 Kinst/ms (%100 Boole)

• Akım tüketimi: 24 V DC'de 295 mA

• MTBF: 775.000 saat

Siber Güvenlik:

• Achilles sertifikalı, DoS önleme

• IPSec, HTTPS, Syslog, SNMP günlük kaydı

• Dahili güvenlik duvarı, bağlantı noktası güçlendirme, parola koruması

• Donanım yazılımı imzası ve denetim izi

Ortam ve Sertifikalar:

• Titreşim direnci: 3 gn; Darbe direnci: 30 gn

• Çalışma sıcaklığı: 0…60 °C; Depolama: -40…85 °C

• Bağıl nem: 55 °C'de %5…95, yoğuşmasız

• IP koruma derecesi: IP20

• Sertifikalar: CE, UL, CSA, RCM, EAC, Ticari Denizcilik

• Standartlar: IEC 61131-2, IEC 61010-2-201, EN/IEC 61000-6-4, EN/IEC 61000-6-2

• Tehlikeli ortam: Sınıf I Bölüm 2

Durum Göstergeleri:

• 1 yeşil LED: İşlemci çalışıyor (RUN)

• 1 kırmızı LED: İşlemci/sistem arızası (ERR)

• 1 kırmızı LED: G/Ç modülü arızası (I/O)

• 1 yeşil LED: İndirme devam ediyor (DL)

• 1 kırmızı LED: Bellek kartı veya CPU flash arızası (BACKUP)

• 2 LED (yeşil/kırmızı): Ethernet bağlantı noktası/ağ durumu

Fiziksel ve Kurulum:

• Net ağırlık: 0,849 kg

• Rack üzerinden dahili güç kaynağı

• Orta ve büyük ölçekli proses uygulamaları için uygundur
