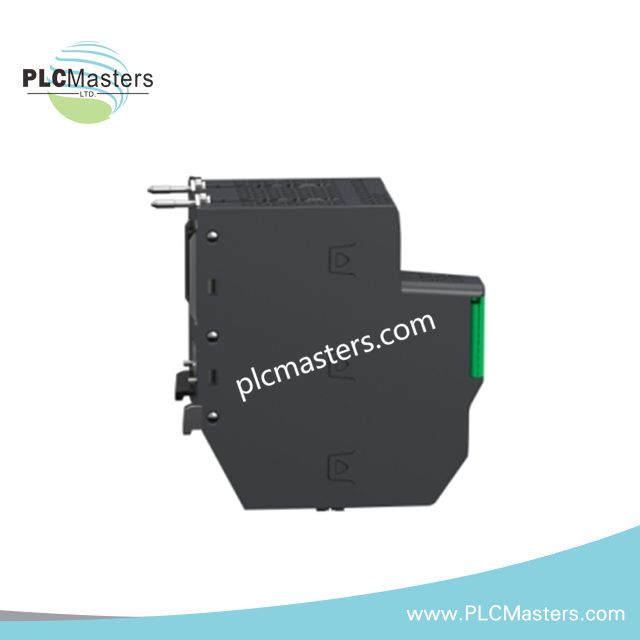

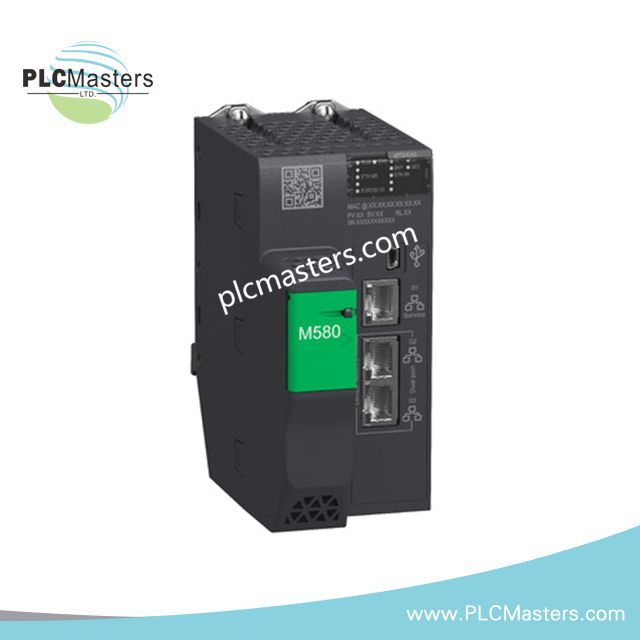

Schneider BMEP584040 M580 Seviye 4 CPU İşlemci Modülü

 Genel Bakış

 Schneider Electric BMEP584040 , yüksek performanslı Seviye 4 Modicon M580 işlemcisidir. Karmaşık endüstriyel otomasyon görevleri için 18 MB sistem belleği sunar. Büyük ölçekli operasyonlar için tasarlanan bu ürün; su ve atık su arıtma, enerji, madencilik ve altyapı uygulamalarını destekler. İşlemci, dağıtılmış G/Ç mimarilerini, gerçek zamanlı Ethernet iletişimini ve gelişmiş siber güvenlik özelliklerini etkinleştirir. Endüstri 4.0 ve IIoT'ye hazır ortamlar için idealdir.  BMEP584040 , 64'e kadar dağıtılmış cihazı ve 16 uzak G/Ç rafını destekler. Kapsamlı analog ve ayrık G/Ç kapasitesini yönetir. Birden çok Ethernet bağlantı noktası ve USB arabirimi, hızlı programlama ve yüksek hızlı veri işleme sağlar.

Teknik Özellikler

Genel Bilgiler

• Ürün Serisi: Modicon M580

• İşlemci Türü: Seviye 4 CPU

• Raf Yuvaları: 8

G/Ç Kapasitesi

• Yerel Ayrık G/Ç: 4096 nokta

• Yerel Analog G/Ç: 1024 nokta

• Uygulamaya Özel Kanallar: 144

• Uzak G/Ç İstasyonları: 16

• Dağıtılmış Cihazlar: 64

• İletişim Modülleri: 16 ASI, 4 Ethernet

Özel Uygulama G/Ç'si

• Sayaç ve SSI enkoder desteği

• Hareket kontrolü yeteneği

• Hassas zaman damgası

• HART protokolü

• Seri bağlantı noktası desteği

• Proses kontrolü ve programlanabilir döngüler

Bellek

• Entegre RAM: 16 MB program, 10 kB sistem, 2048 kB veri

• Genişletilebilir Flash Bellek: veri depolama için 4 GB

Performans

• Komut Hızı: 30 Kinst/ms (%65 Boolean + %35 sabit nokta)

• 40 Kinst/ms (%100 Boolean)

• Uygulama Görevleri: 1 ana çevrim, 1 hızlı çevrim, 2 yardımcı, 128 olay

Ağ ve Güvenlik

• Ethernet TCP/IP: 3 bağlantı noktası (1 servis, 2 cihaz ağı)

• Güvenli iletişim: HTTPS, IPSec, Taşıma Katmanı Güvenliği

• Gömülü güvenlik duvarı, ürün yazılımı imzalama, parola koruması

• SNMP ve Syslog günlüğü, denetim izi

Çevresel ve Mekanik

• Çalışma Sıcaklığı: 0–60°C

• Depolama Sıcaklığı: -40–85°C

• Bağıl Nem: %5–95 (yoğuşmasız)

• Titreşim: 3 gn, Darbe: 30 gn

• Rakım: 0–2000 m (5000 m'ye kadar genişletilebilir)

• Koruma Sınıfı: IP20

• MTBF: 775.000 saat

Uygunluk ve Sertifikalar

• CE, UL, CSA, RCM, EAC

• IEC 61131-2, IEC 61010-2-201, EN/IEC 61000-6-5

• EN/IEC 61850-3, Konum G

• IACS E10

LED Göstergeleri

• RUN: yeşil

• ERR: kırmızı

• G/Ç Arızası: kırmızı

• İndirme: yeşil

• Bellek/Flash Arızası: kırmızı

• Ethernet Bağlantı Noktası Yapılandırması: yeşil/kırmızı

• Ethernet Ağ Durumu: yeşil/kırmızı

Güç ve Boyutlar

• Besleme: raf içi güç üzerinden

• Akım Tüketimi: 24 VDC'de 295 mA

• Net Ağırlık: 0.849 kg
