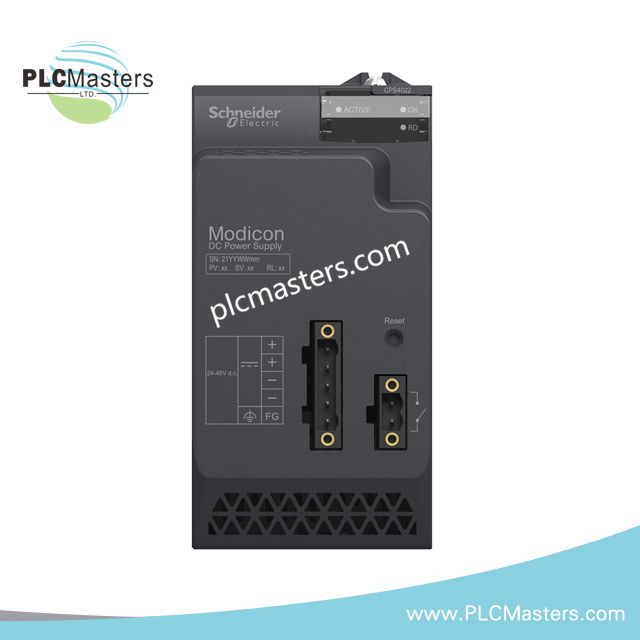

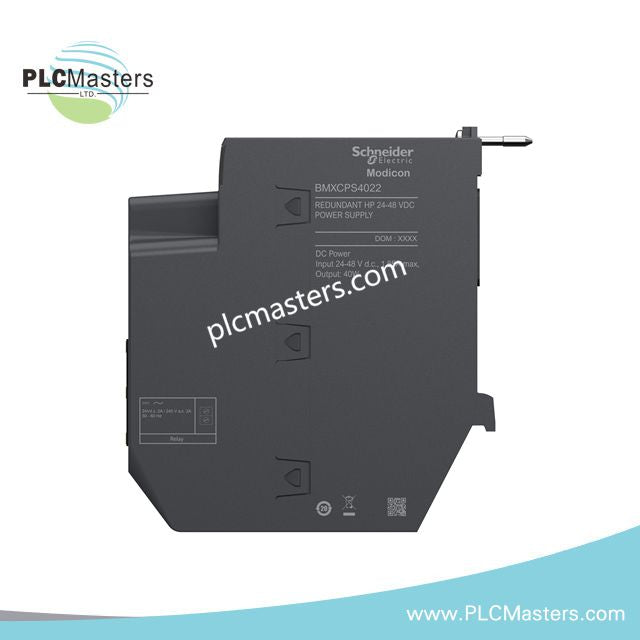

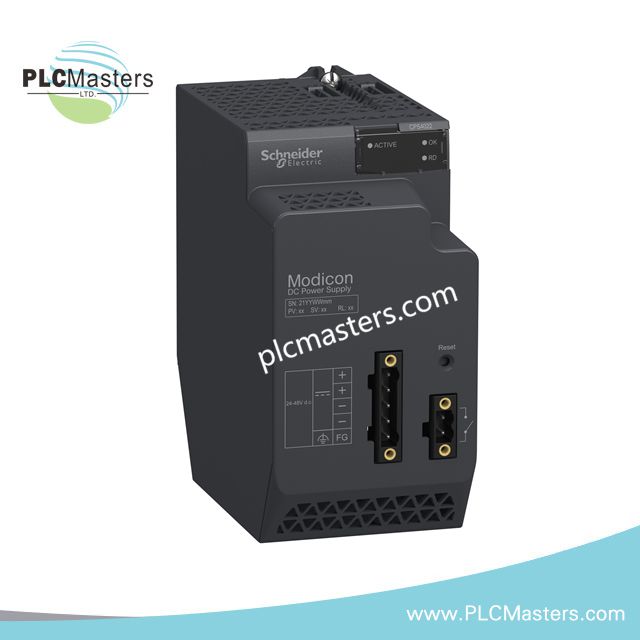

Schneider BMXCPS4022 DC Güç Kaynağı Modülü

Genel Bakış

 Schneider Electric BMXCPS4022 ,  Modicon X80  platformu için yedekli bir DC güç kaynağı modülüdür. 24–48 V DC giriş kaynağından kararlı 24 V DC çıkış gücü sağlar. Modül, güvenilirlik ve işletim sürekliliği gerektiren yüksek kullanılabilirlikli otomasyon sistemlerini destekler. Zorlu endüstriyel ortamlarda optimum performans sağlamak için gelişmiş tanılama, sıcaklık algılama ve yedeklilik testi özellikleri sunar.  BMXCPS4022 , tekli veya yedekli güç kaynağı olarak çalışır ve aşırı yük, aşırı gerilim ve kısa devrelere karşı dahili koruma içerir. Sağlam tasarımı ve yüksek MTBF değeri, güvenilir güç dağıtımı gerektiren sürekli endüstriyel uygulamalar için idealdir.

Teknik Özellikler

• Ürün Serisi: Modicon X80

• Ürün Türü: Güç kaynağı modülü

• Giriş Gerilimi Aralığı: 24–48 V DC (çalışma sınırları 18–62,4 V)

• Çıkış Gücü: G/Ç modülleri ve işlemciler için 24 V DC'de 40 W

• Mantık Gücü Çıkışı: G/Ç mantık devreleri için 3,3 V DC'de 18 W

• Giriş Akımı: 24 V'ta 1,9 A / 48 V'ta 1 A

• İlk Çalışma Akımı: 24 V veya 48 V'ta 60 A

• Güç Kaybı: Maksimum 8,5 W

• MTBF Güvenilirliği: 752.000 saat

• Koruma Özellikleri: Dahili sigorta (erişilemez), aşırı yük, aşırı gerilim ve kısa devre koruması

• LED Göstergeleri:

• Güç durumu (yeşil)

• Yedeklilik uygun (yeşil)

• Gerilim uygun (yeşil)

• Kontrol İşlevi: Soğuk başlatma için RESET düğmesi

• Elektrik Bağlantıları:

• Hat ve topraklama için 5 pimli konektör

• Alarm rölesi için 2 pimli konektör

• Maksimum Kablo Mesafesi: 10–15 m

• Yalıtım Direnci: ≥ 100 MΩ (primer/sekonder ve primer/toprak)

• Yalıtım Dayanımı: Primer ile toprak arasında ve primer ile sekonder arasında 1500 V

• Çevresel Koruma Sınıfı: IP20

• Çalışma Sıcaklığı: 0–60 °C

• Depolama Sıcaklığı: -40–85 °C

• Bağıl Nem: %10–95, yoğuşmasız

• Geçici Gerilim Bağışıklığı: 1 ms tutma süresi

• Net Ağırlık: 0,81 kg

• Ambalaj: Geri dönüştürülebilir karton
