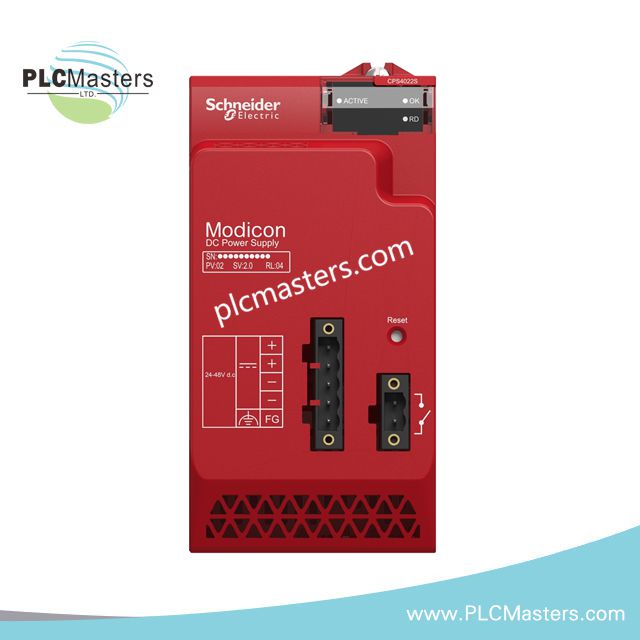

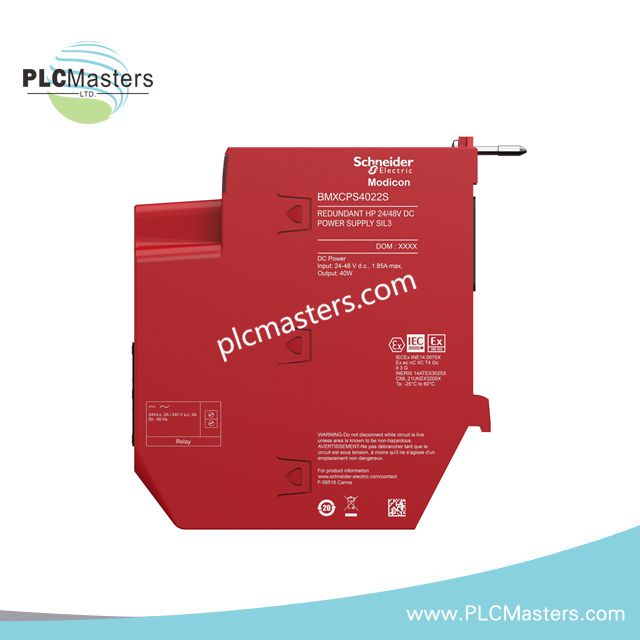

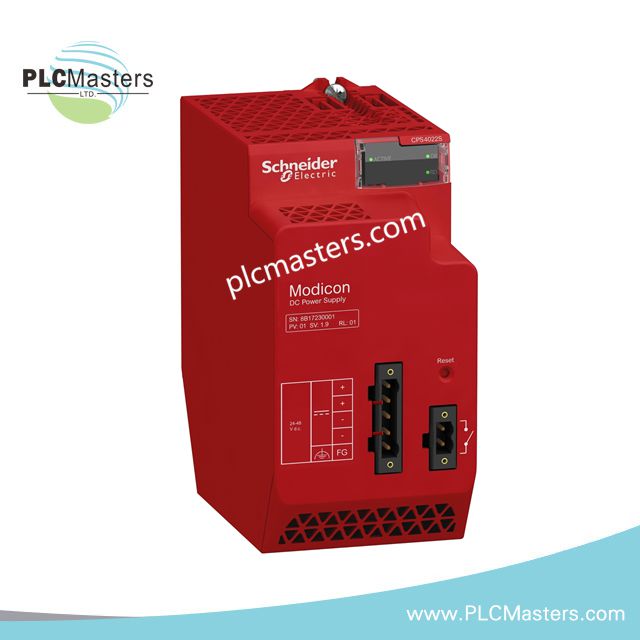

Schneider BMXCPS4022S DC Güç Kaynağı Modülü

Genel Bakış

 Schneider Electric BMXCPS4022S, Modicon X80 platformu için güvenlik sınıfına sahip yedekli bir DC güç kaynağıdır. Zorlu endüstriyel ortamlarda kararlı ve verimli güç sağlar. Modül,  24–48V DC girişini  destekler ve  24V DC'de 40W  ile  3,3V DC'de 18W  çıkış sağlar. Sağlam tasarımı, yüksek kullanılabilirlik gerektiren otomasyon sistemlerinde sürekli çalışmayı ve gelişmiş tanılamayı güvence altına alır. Bu güç kaynağı,  ATEX Zone 2/22  ve  IECEx Zone 2/22  sertifikaları sayesinde zorlu koşullarda güvenilir şekilde çalışır. Kompakt ve sağlam yapısı; titreşim, darbe ve aşırı sıcaklık koşullarında dayanıklılık sağlar.

Teknik Özellikler

Genel Bilgiler

• Ürün Ailesi: Modicon X80

• Ürün Türü: Güç kaynağı modülü

• Arka Panel Uyumluluğu: Tüm Modicon X80 arka panelleri

• Tanılama: Gelişmiş yedeklilik durumu ve gerilim izleme

Elektriksel Özellikler

• Giriş Gerilimi Aralığı: 24–48 V DC (sınırlar: 18–62,4 V)

• Çıkış Gücü: 24 V DC'de 40 W; 3,3 V DC'de 18 W

• Giriş Akımı: 24 V'ta 1,9 A; 48 V'ta 1 A

• İlk Çalışma Akımı: 60 A (24 V ve 48 V)

• Güç Kaybı: Maksimum 8,5 W

• MTBF Güvenilirliği: 721.000 saat

Koruma ve Güvenlik

• Koruma Türleri: Dahili sigorta (erişilemez), aşırı yük, aşırı gerilim ve kısa devre koruması

• Kontrol Özelliği: Soğuk başlatma için RESET düğmesi

• Durum Göstergeleri: Gerilim, yedeklilik ve güç durumu için yeşil LED'ler

• Sertifikalar: CE, UL, CSA, RCM, EAC, Marine, TÜV, ATEX, IECEx

Çevresel Koşullar

• Çalışma Sıcaklığı: -25 ila +60 °C

• Depolama Sıcaklığı: -40 ila +85 °C

•  55 °C'de %5–95 (yoğuşmasız)

• Rakım: 0–2000 m; azaltılmış değerlerle 2000–5000 m

• Koruyucu Kaplama: Konformal kaplama (üçlü koruma)

• Giriş Koruması: IP20

• Yalıtım Direnci: ≥100 MΩ (primer/sekonder ve toprak)

• Dayanım Gerilimi: 1500 V (primer/sekonder ve toprak)

• Direnç: Gaz sınıfı Gx (ISA S71.04), toz sınıfı 3S4, küf sınıfı 3B2, tuz dayanımı sınıfı 2
