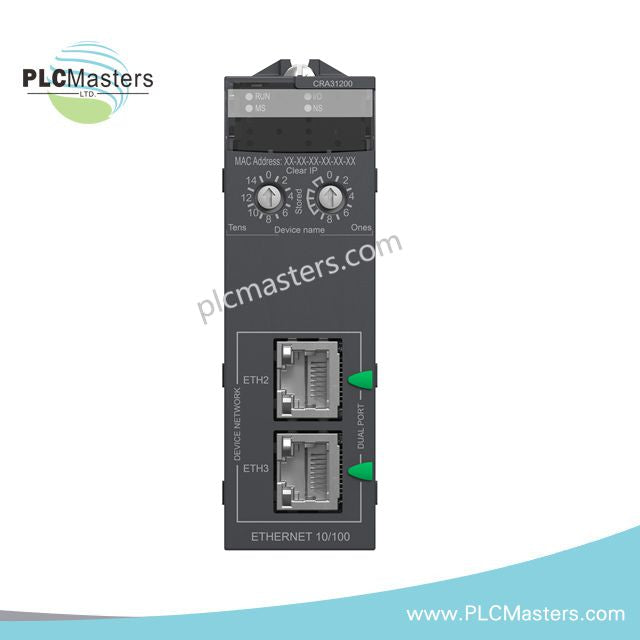

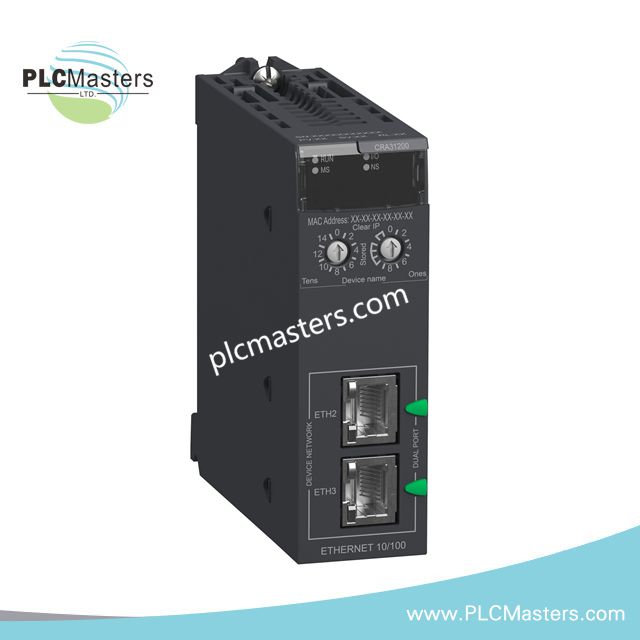

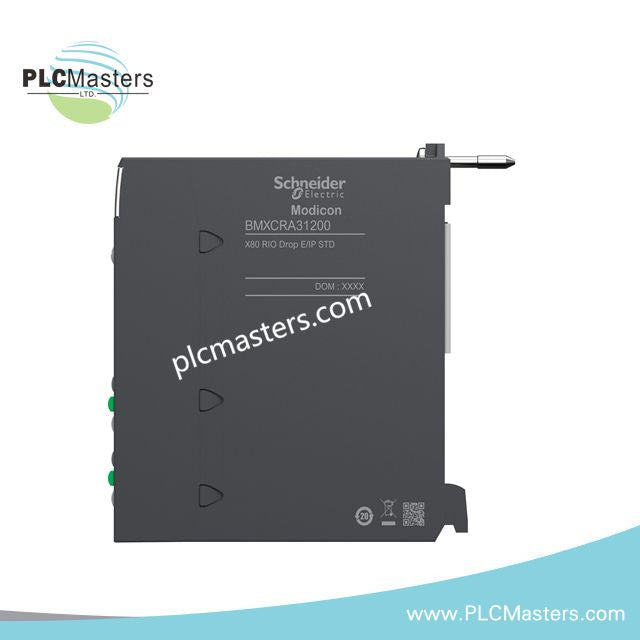

Schneider BMXCRA31200 Ethernet/IP Uzak G/Ç İstasyonu Adaptör Modülü

Genel Bakış

Schneider Electric BMXCRA31200, Modicon X80 platformu için standart bir Ethernet/IP uzak I/O istasyonu adaptör modülüdür. Ethernet RIO ağları üzerinden uzak I/O rafları ile ana kontrolör arasında yüksek hızlı iletişim sağlar. Modül, sağlam veri alışverişi ve basitleştirilmiş sistem entegrasyonu sunarak orta ve büyük ölçekli otomasyon sistemlerini destekler. Bu adaptör, giriş verilerini toplar ve uzak I/O baş adaptörüne yayımlar; çıkış modülleri ise alınan verilerle güncellenir. Kompakt tasarımı ve IP20 koruma sınıfı sayesinde endüstriyel ortamlardaki kontrol panoları için uygundur. BMXCRA31200, güçlü siber güvenlik, yüksek güvenilirlik ve birden fazla küresel standarda uygunluk sunar; bu özellikleriyle proses, altyapı ve enerji uygulamaları için idealdir.

Teknik Özellikler

• Ürün Serisi: Modicon X80

• Uyumlu Kontrolörler: Modicon M580, Modicon Quantum

• Ürün Türü: I/O genişletme modülü

• Uygulama: Uzak I/O modülleri için Ethernet RIO uzak istasyon adaptörü

• Veri Yolu Türü: Uzak arka panel üzerinden Bus X

• Bağlantı Noktaları: 2 Ethernet bağlantı noktası (RJ45)

• Entegre Ağ: Ethernet/IP (EtherNet/IP adaptörü)

• İletişim Hizmetleri:

• Ethernet RIO ağı

• RSTP halka topolojisi desteği

• CIP açık mesajlaşma (sunucu)

• Tanılama için Modbus TCP sunucusu

• DHCP, TFTP, FTP, FDR, SNTP ve SNMP desteği

• Siber güvenlik için Syslog protokolü

• İletim Hızı: 10/100 Mbit/s

• İletişim Modu: Yarım dupleks, tam dupleks, otomatik anlaşma, otomatik MDIX

• İşlevler:

• Çalışma sırasında yapılandırma değişikliği (CCOTF)

• 10 ms zaman damgalarıyla veri kaydı

• Uzak G/Ç cihazları için tanılama

• G/Ç genişletme rafı desteği

• Durum Göstergeleri:

• RUN (yeşil), ERR (kırmızı), Mod Durumu (yeşil/kırmızı),
  Ağ Durumu (yeşil/kırmızı), STS (yeşil)

• Giriş Gerilimi: 3.3 V DC

• Akım Tüketimi: 1200 mA

• G/Ç Uyumluluğu:

• 128 adede kadar ayrık kanal

• 16 adede kadar analog kanal

• Montaj Tipi: Vidalı sabitlemeyle rafa monte

• Koruma Derecesi: IP20

• Çalışma Sıcaklığı: 0 ila 60 °C (32 ila 140 °F)

• Depolama Sıcaklığı: -40 ila 85 °C (-40 ila 185 °F)

• Bağıl Nem: %95 yoğuşmasız

• Çalışma Yüksekliği: ≤ 2000 m

• Taşıma Yüksekliği: ≤ 3000 m

• Boyutlar:

• Genişlik: 32 mm

• Yükseklik: 100 mm

• Derinlik: 87.5 mm

• Ağırlık: 0.225 kg

• Standartlar:

• IEC 61131-2

• IEC/UL/CSA 61010-2-201

• IEC 61000-6-5, IEC 61850-3

• IACS E10 uyumluluğu

• Çevresel Tasarım: Standart ortam, sağlam endüstriyel kalite

Çevresel Veriler

• Karbon Ayak İzi: 193 kg CO₂ eşdeğeri (toplam yaşam döngüsü)

• Ambalaj: Geri dönüştürülmüş kartondan üretilmiştir

• Geri dönüştürülebilirlik potansiyeli: 32%

• Geri Alma Programı: Mevcut değil

Temel Avantajlar

• Güvenilir Ethernet RIO iletişimi sağlar

• Sistem entegrasyonunu ve bakımını kolaylaştırır

• CCOTF işleviyle duruş süresini azaltır

• Tanılamayı ve ağ şeffaflığını geliştirir

• Güvenlik ve EMC açısından küresel endüstri standartlarını karşılar
