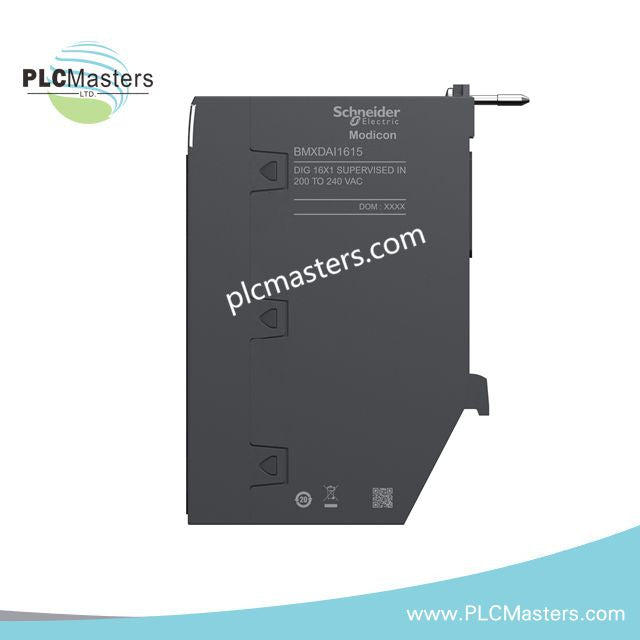

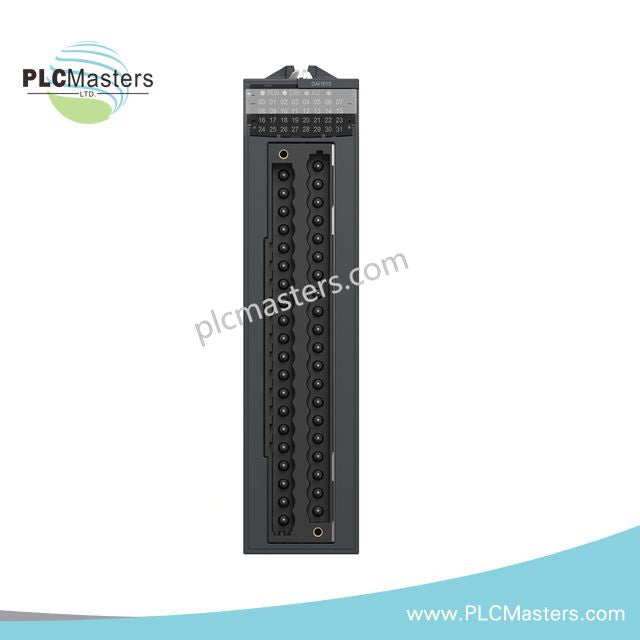

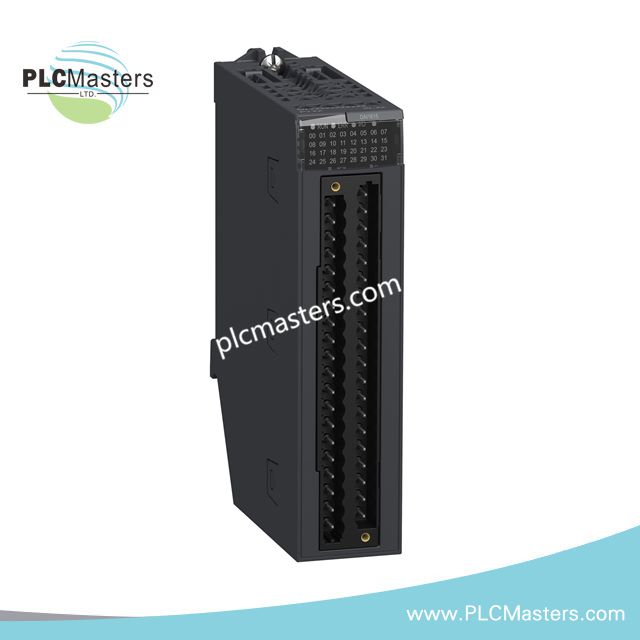

Schneider BMXDAI1615 Ayrık Giriş Modülü

Genel Bakış

 Schneider Electric BMXDAI1615 , Modicon X80 platformu için 16 kanallı ayrık AC giriş modülüdür. Tamamen izole girişlerle 200–240V AC sinyallerini işler. Her kanal hızlı arıza tespiti için tanılama yetenekleri sunar. Bu modül, endüstriyel otomasyon ortamlarında güvenilir çalışma sağlar. Modicon M340 ve M580 sistemleri ile uyumludur, esnek entegrasyon imkanı sunar. Dayanıklılık için tasarlanmış olup, yüksek kullanılabilirlik uygulamalarını destekler ve bakım çabasını azaltır. Modül ayrıca uluslararası güvenlik ve performans standartlarına uygundur.

Teknik Özellikler

• Ürün Serisi: Modicon X80

• Modül Tipi: Ayrık Giriş Modülü

• Giriş Sayısı: 16

• Giriş Tipi: İzole, kapasitif

• Giriş Voltajı: 200–240V AC

• Giriş Akımı: 3 mA

• Sensör Uyumluluğu: 2 telli yakınlık sensörleri (IEC 60947-5-2, IEC 61131-2 Tip 1)

• Ağ Frekansı: 50/60 Hz

• Frekans Aralığı: 47–63 Hz

• Sensör Güç Kaynağı: 170–264 V

• Giriş Durumu Garantisi (1): ≥ 3 mA

• Giriş Durumu Garantisi (0): ≤ 2 mA

• Giriş Empedansı: 28.000 Ohm

• Yalıtım Direnci: > 10 MΩ, 500 V DC'de

• Güç Tüketimi: 5 W

• AC Aktivasyon Tepkisi: 10 ms

• AC Deaktivasyon Tepkisi: 20 ms

• Tipik Akım Tüketimi: 3.3 V DC'de 76 mA

• MTBF Güvenilirliği: 3.700.000 saat

• Korumalar: Her kanal için bir adet 0.25 A hızlı harici sigorta

• Gerilim Algılama Eşiği: <80V AC (arıza), >170V AC (tamam)

• Durum LED'leri: 1 yeşil ÇALIŞMA, 1 yeşil kanal başına tanılama, 1 kırmızı HATA, 1 kırmızı G/Ç

• Ağırlık: 0.157 kg

• IP Derecesi: IP20

• Dielektrik Dayanımı: 1780 V AC, 1 dakika

• Titreşim Dayanımı: 3 gn

• Şok Dayanımı: 30 gn

• Depolama Sıcaklığı: -40 ila 85°C

• Çalışma Sıcaklığı: 0 ila 60°C

• Bağıl Nem: 0–95%, 0–60°C arası, yoğuşmasız

• Çalışma Rakımı: 0–2000 m, 2000–5000 m arası güç düşümü
