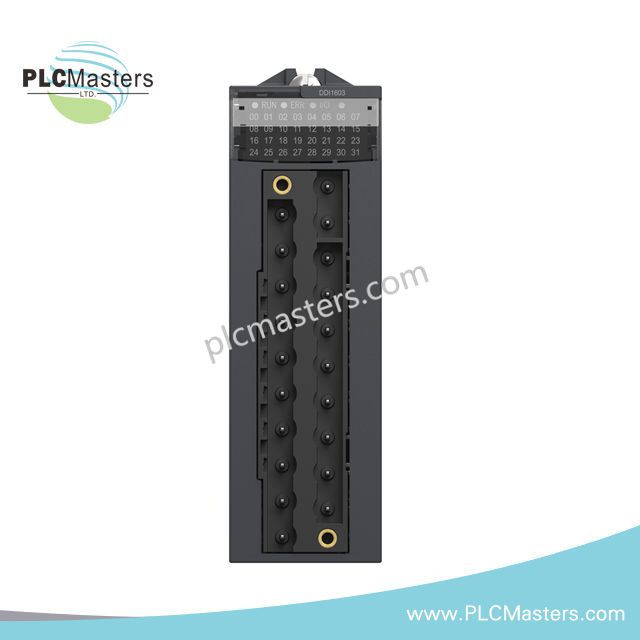

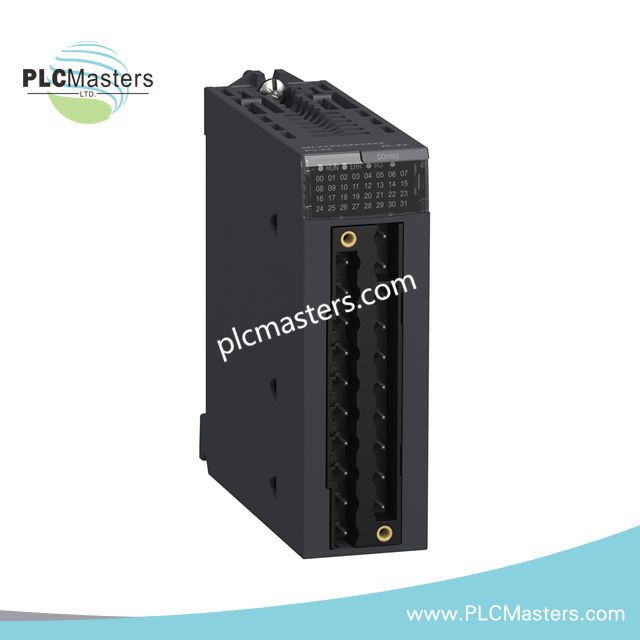

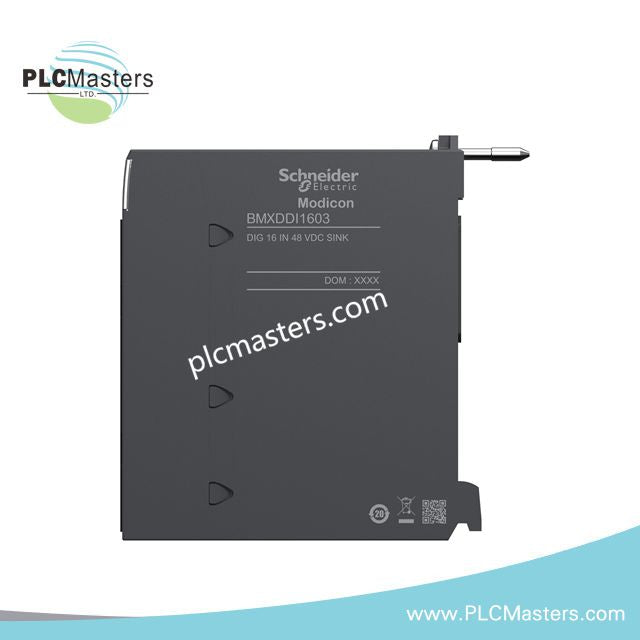

Schneider BMXDDI1603 Dijital Giriş Modülü

Genel Bakış

 Schneider Electric BMXDDI1603 , Modicon X80 platformu için 16 kanallı bir dijital giriş modülüdür. Hızlı tepki ve kapsamlı tanılama özellikleriyle 48 V DC pozitif mantık sinyallerini işler. Modül, endüstriyel sensörlerin güvenilir şekilde algılanmasını sağlar. Yüksek performans ve uzun vadeli güvenilirlik gerektiren uygulamalar için uygundur.  BMXDDI1603 , mevcut Modicon X80 sistemlerine sorunsuz entegrasyon sunar.

Teknik Özellikler

• Ürün Serisi: Modicon X80

• Ürün Tipi: Dijital giriş modülü

• Dijital Girişler: 16 bağımsız kanal

• Giriş Mantığı: Pozitif mantık, akım çeken tip

• Giriş Gerilimi: 48 V DC

• Giriş Akımı: 2,5 mA

• Sensör Uyumluluğu: 2 telli/3 telli yaklaşım sensörleri

• Standartlara Uygunluk: IEC 60947-5-2, IEC 61131-2 Tip 1

• Sensör Güç Kaynağı: 36–60 V

• Garanti Edilen '1' Akımı: ≥ 2 mA

• Garanti Edilen '0' Akımı: ≤ 0,5 mA

• Giriş Empedansı: 19200 Ω

• Yalıtım Direnci: 500 V DC'de > 10 MΩ

• Tipik Güç Tüketimi: 3,6 W, 3,3 V DC'de 76 mA

• DC Tepki Süresi: Tipik 4 ms, maksimum 7 ms

• Paralel Girişler: Desteklenir

• Koruma: Kanal başına 0,5 A hızlı sigorta, ters polarite koruması

• Gerilim İzleme Eşiği: <24 V DC arıza, >36 V DC normal

• LED Göstergeleri: RUN ve kanal tanılaması için yeşil; ERR ve G/Ç hatası için kırmızı

• Net Ağırlık: 0,115 kg

• Çevresel Koruma: IP20

• Standartlara Uygunluk: 2014/35/EU Alçak Gerilim Direktifi, 2014/30/EU EMC Direktifi

• Yalıtım Derecesi: Primer ve sekonder arasında 1 dakika boyunca 50/60 Hz'de 1500 V AC

• Titreşim Dayanımı: 3 gn

• Darbe Dayanımı: 30 gn

• Depolama Sıcaklığı: -40 ila 85 °C

• Çalışma Sıcaklığı: 0 ila 60 °C

• Bağıl Nem: Yoğuşmasız ortamda 55 °C'de %5–95

• Çalışma Rakımı: Standart olarak 0–2000 m, azaltılmış performansla 2000–5000 m

• MTBF Güvenilirliği: 777.000 saat
