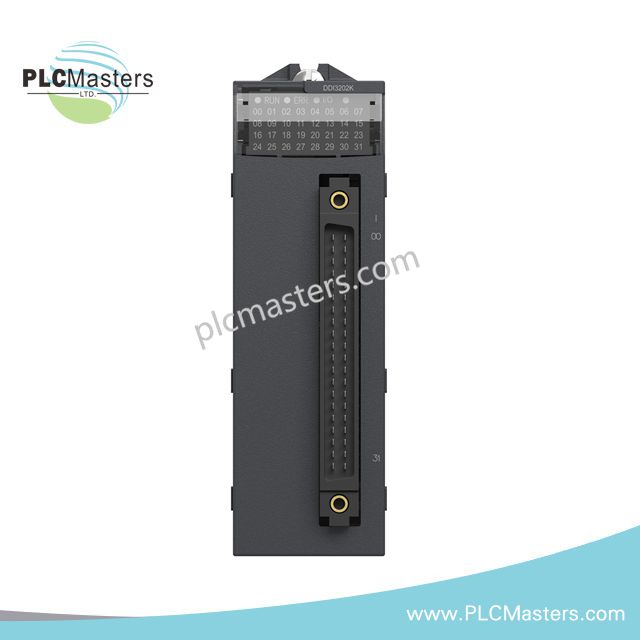

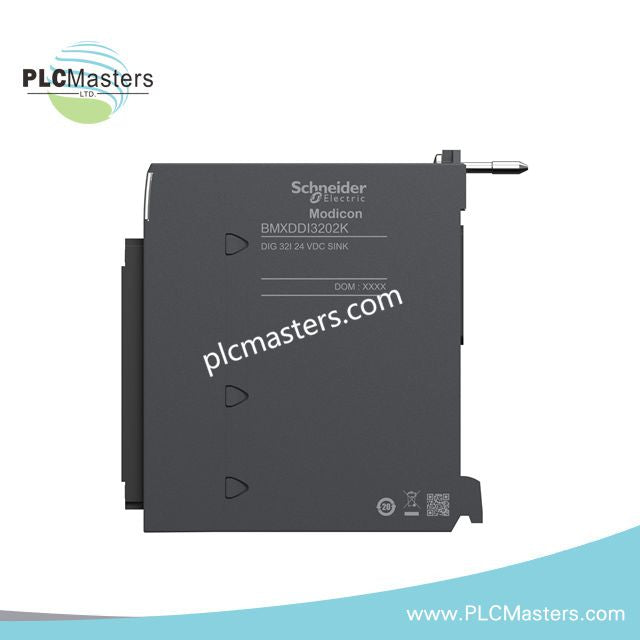

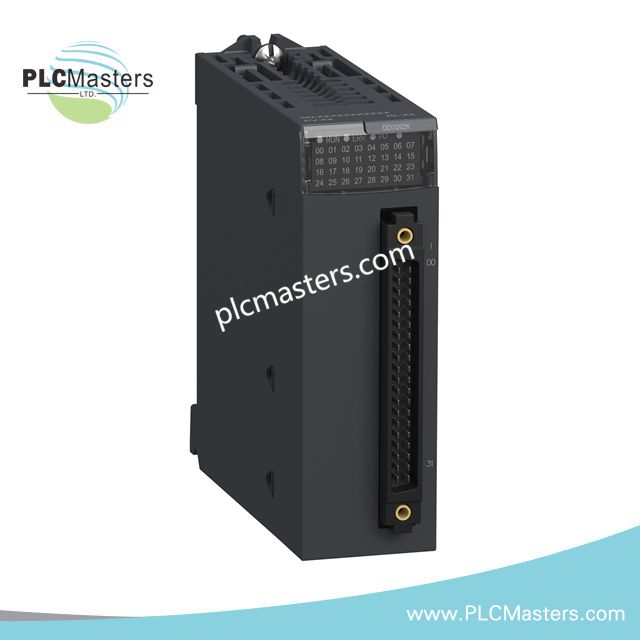

Schneider BMXDDI3202K Ayrık Giriş Modülü

Genel Bakış

 Schneider Electric BMXDDI3202K , Modicon X80 platformu için 32 kanallı bir dijital giriş modülüdür. 24 V DC pozitif mantık sinyallerini ve güvenilir endüstriyel performans için yalıtılmış girişleri destekler. Modül, hızlı tepki süreleri ve standart endüstriyel sensörlerle güçlü uyumluluk sunar. Su, atık su, ambalaj, madencilik, veri merkezleri ve enerji üretimi dâhil olmak üzere çeşitli uygulamalar için uygundur.  BMXDDI3202K , otomasyon sistemlerinde envanter, bakım ve eğitim maliyetlerini azaltır. IP20 korumasına sahiptir ve 905.000 saatlik MTBF değeriyle yüksek işletim güvenilirliği sağlar.

Teknik Özellikler

• Ürün Serisi: Modicon X80

• Modül Tipi: Dijital giriş modülü

• Giriş Sayısı: 32 kanal

• Giriş Tipi: Yalıtılmış, pozitif mantık

• Giriş Gerilimi: 24 V DC

• Giriş Akımı: 2,5 mA

• Sensör Uyumluluğu: IEC 60947-5-2 ve IEC 61131-2 Tip 1’e uygun 2 telli veya 3 telli sensörler

• Sensör Güç Kaynağı: 19–30 V

• Mantık 1 için Akım Garantisi: ≥ 2 mA

• Mantık 0 için Akım Garantisi: ≤ 0,5 mA

• Giriş Empedansı: 9600 Ω

• Yalıtım Direnci: 500 V DC’de > 10 MΩ

• Tipik Güç Tüketimi: 3,9 W

• Tipik Tepki Süresi (DC): 4 ms

• Maksimum Tepki Süresi (DC): 7 ms

• Paralel Giriş Desteği: Hayır

• Koruma Tipi: Kanal grubu başına harici 0,5 A hızlı sigorta

• Ters Polarite Koruması: Evet

• Gerilim Algılama Eşiği: < 14 V DC (arıza), > 18 V DC (normal)

• LED Göstergeleri: RUN (yeşil), Kanal durumu (yeşil), Modül hatası (kırmızı), G/Ç hatası (kırmızı)

• Ağırlık: 0,112 kg

• Boyutlar: 32 × 100 × 86 mm

• IP Derecesi: IP20

• Çevresel Koşullar: Depolama -40 ila 85°C, çalışma 0 ila 60°C, yoğuşmasız %5–95 bağıl nem

• Titreşim Direnci: 3 gn

• Darbe Direnci: 30 gn

• Çalışma Rakımı: 0–2000 m (tam teknik özellikler), azaltılmış değerlerle 2000–5000 m

• Dielektrik Dayanım: 1500 V AC (primer/sekonder, 1 dk), 500 V DC (kanal grupları arasında, 1 dk)
