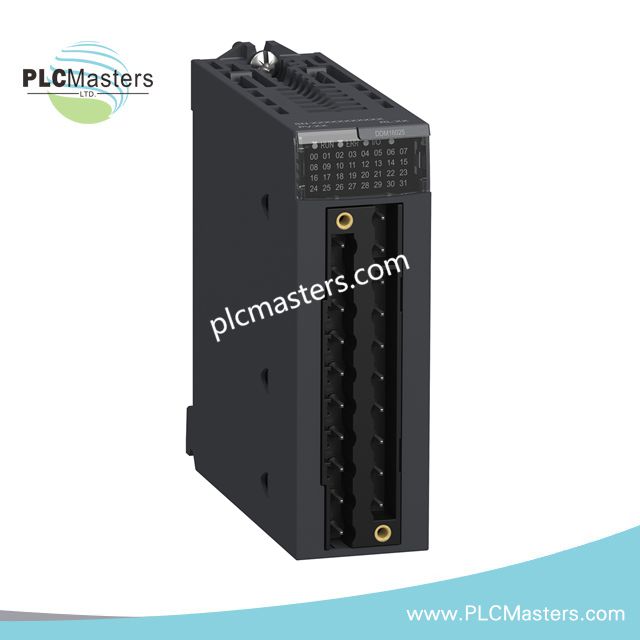

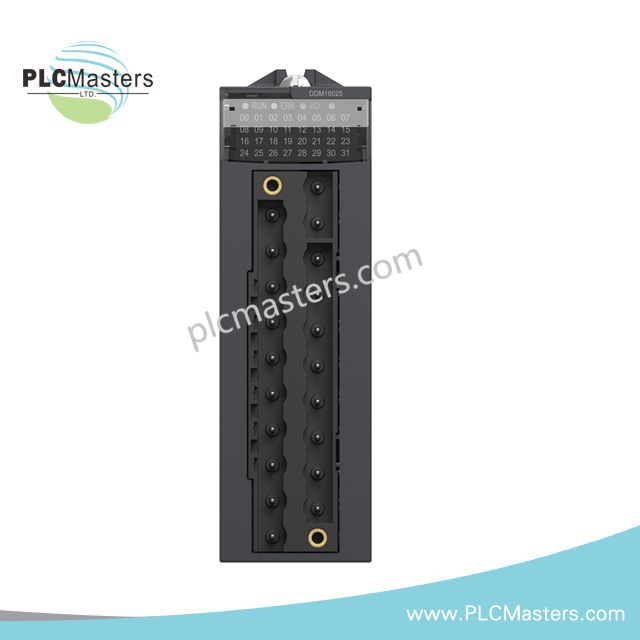

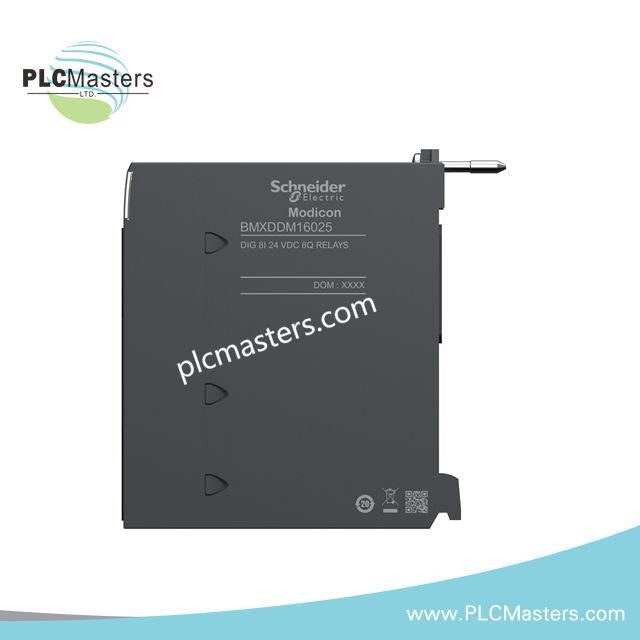

Schneider BMXDDM16025 Ayrık Karışık Giriş/Çıkış Modülü

Genel Bakış

 Schneider BMXDDM16025 , Modicon X80 platformları için ayrık karma G/Ç modülüdür. 8 dijital giriş ve 8 röle çıkışı sağlar. Modül, Modicon M580 ve M340 PAC kontrolörlerini destekler. Orta ve büyük endüstriyel uygulamalarda yüksek güvenilirlik sağlar. Cihaz IP20 koruması sunar ve 0°C ile 60°C arasında çalışır. Sağlam tasarımı ve modüler mimarisi bakım ve yedek parça maliyetlerini azaltır. Modül, 2 telli ve 3 telli yakınlık sensörlerini destekler. Hızlı tepki süreleri ve mükemmel elektriksel dayanıklılık özelliklerine sahiptir. Sertifikalar arasında CE, UL, RCM, CSA, EAC ve Deniz Ticareti standartları bulunur.

Teknik Özellikler

• Ürün Serisi: Modicon X80

• Ürün Tipi: Ayrık Karma Giriş/Çıkış Modülü

• Ayrık Girişler: 8, akım çekme (pozitif lojik)

• Giriş Voltajı: 24 V DC pozitif

• Giriş Akımı: 3.5 mA

• Giriş Uyumluluğu: IEC 60947-5-2 standardına uygun 2 telli/3 telli yakınlık sensörleri

• Ayrık Çıkışlar: 8, röle tipi

• Çıkış Voltajı: 24 V DC, 24–240 V AC

• Çıkış Akımı: 2 A

• Güç Tüketimi: 3.1 W

• Tipik Tepki Süresi: 4 ms

• Maksimum Tepki Süresi: 7 ms (giriş), 10 ms (çıkış aktivasyonu)

• MTBF: 940.000 saat

• LED Göstergeleri: Modül çalışması ve kanal durumu için yeşil; modül hatası/G/Ç için kırmızı

• Mekanik Dayanıklılık: 20.000.000 döngü

• Elektriksel Dayanıklılık: Değerlendirmeye bağlı olarak AC-14, AC-15, DC-13 için 300.000 döngüye kadar

• Anahtarlama Frekansı: 1 Hz

• Yalıtım Direnci: 500 V DC'de > 10 MΩ

• Koruma: Giriş kanalı grubu başına 1 harici sigorta; girişlerde ters polarite koruması

• Dielektrik Dayanımı: 1.500 V AC (birincil/ikincil), 2.830 V AC (çıkış rölesi), 500 V DC (G/Ç grubu)

• IP Derecesi: IP20

• Çalışma Sıcaklığı: 0–60 °C

• Depolama Sıcaklığı: -40–85 °C

• Nem: %5–95 yoğuşmasız

• Titreşim Dayanımı: 3 gn

• Şok Dayanımı: 30 gn

• Ağırlık: 0.135 kg
