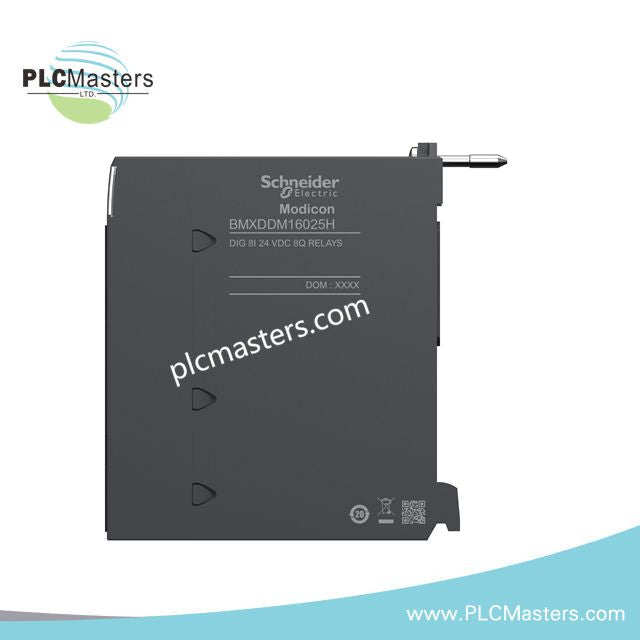

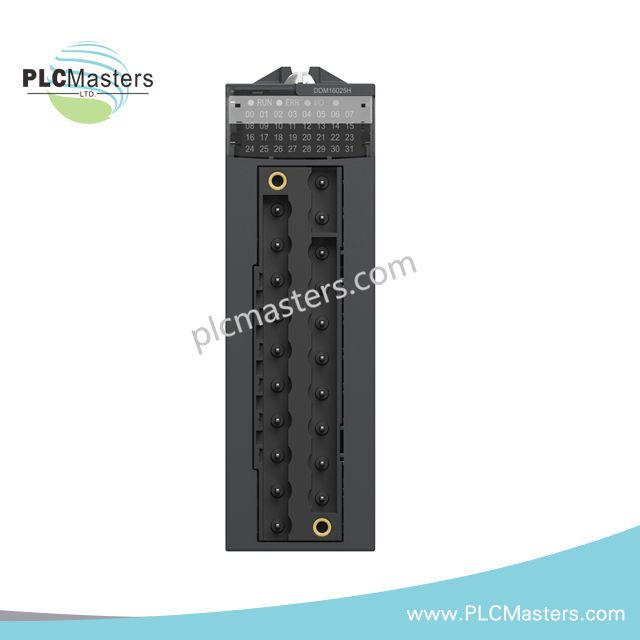

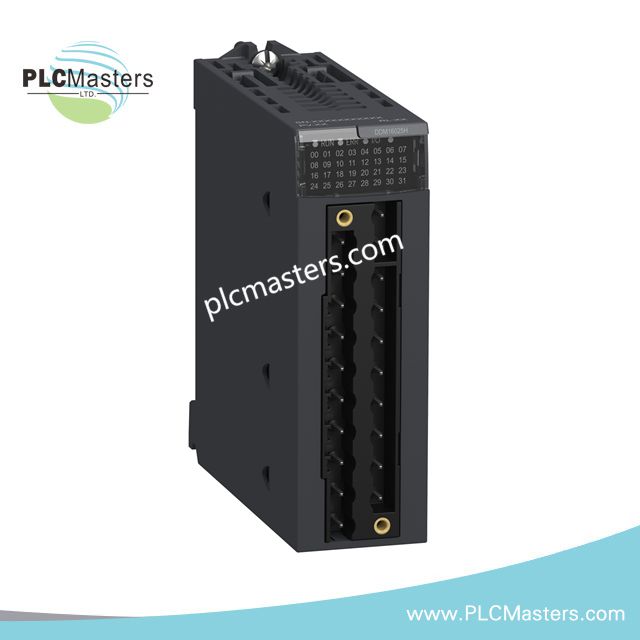

Schneider BMXDDM16025H Ayrık Karışık Giriş/Çıkış Modülü

Genel Bakış

 Schneider BMXDDM16025H , Modicon X80 serisinden bir dijital karma G/Ç modülüdür. Tek bir kompakt ünitede 8 dijital girişi ve 8 röle çıkışını bir araya getirir. Zorlu endüstriyel ortamlar için tasarlanan bu ürün, ağır koşullarda güvenilir çalışma sağlar. Bu modül, yerel ve uzak G/Ç kullanımı için Modicon M340 ve M580 PAC'lerini destekler. Sağlam tasarımı bakım, yedek parça ve eğitim maliyetlerini azaltırken süreç verimliliğini artırır. Modül, -25°C ila +70°C arasındaki genişletilmiş sıcaklık aralığında çalışır ve çok sayıda küresel sertifikasyon ile endüstriyel standardı karşılar.

Teknik Özellikler

• Model: BMXDDM16025H

• Seri: Modicon X80

• Tip: Dijital Karma Giriş/Çıkış Modülü

• Ortam: Zorlu endüstriyel koşullar

• Uyumluluk: Modicon M340 ve M580 PAC'leri

Girişler

• Giriş sayısı: 8

• Tip: Akım çeken, pozitif mantık

• Gerilim: 24 V DC

• Akım: 3,5 mA

• Giriş empedansı: 6800 Ω

• Sensör uyumluluğu: 2 telli/3 telli IEC 60947-5-2 ve IEC 61131-2 tip 3

• Garantili akım durumu 1: ≥ 2 mA

• Garantili akım durumu 0: ≤ 1,5 mA

Çıkışlar

• Çıkış sayısı: 8

• Tip: Röle

• Gerilim: 24 V DC (19–30 V), 24–240 V AC (19–264 V)

• Akım: 2000 mA

• Minimum anahtarlama akımı: 5 V DC'de 1 mA

• Maksimum anahtarlama gerilimi: 125 V DC / 264 V AC

• Elektriksel dayanıklılık: yük tipine bağlı olarak 100.000 ila 300.000 çevrim

Performans ve Güvenilirlik

• MTBF: 940.000 saat

• DC yanıt süresi: tipik 4 ms, maksimum 7 ms

• Çıkış yanıtı: devre dışı bırakma ≤ 8 ms, etkinleştirme ≤ 10 ms

• Mekanik dayanıklılık: 20.000.000 çevrim

• Koruma: Giriş/çıkış sigortaları, ters polarite koruması

Mekanik ve Çevresel

• Ağırlık: 0,135 kg

• Boyutlar: 32 x 100 x 86 mm

• IP sınıfı: IP20

• Çalışma sıcaklığı: -25°C ila +70°C

• Depolama sıcaklığı: -40°C ila +85°C

• Nem: Yoğuşmasız %5–95

• Titreşim dayanımı: 3 gn

• Darbe dayanımı: 30 gn

• Dielektrik dayanım: Primer/sekonder arasında 1500 V AC, çıkış rölesinde 2830 V AC, G/Ç grupları arasında 500 V DC

• Koruyucu işlem: Konformal kaplama

Göstergeler ve Tanılama

• 1 yeşil LED: Modül çalışıyor (RUN)

• Kanal başına 1 yeşil LED: Kanal tanılama

• 1 kırmızı LED: Modül hatası (ERR)

• 1 kırmızı LED: Modül G/Ç

Sertifikalar ve Standartlar

• CE, UL, CSA, RCM, EAC, UKCA, Tüccar Donanması

• EN 61000-6-5, EN 61850-3, EN 61131-2 tip 3
