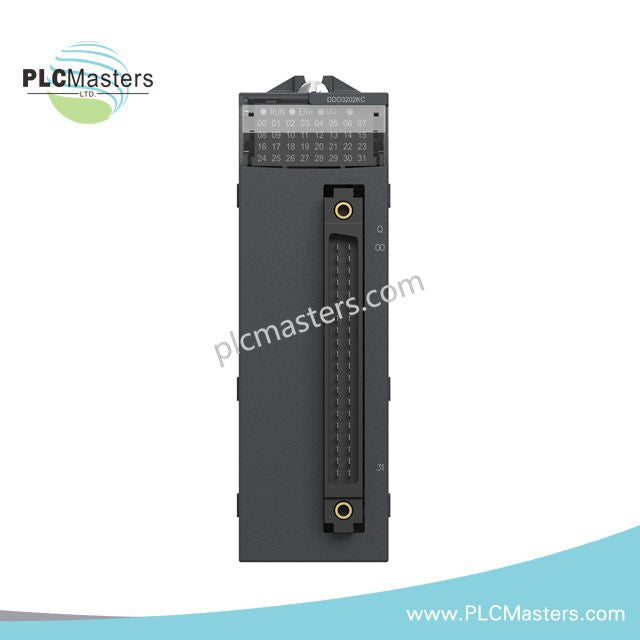

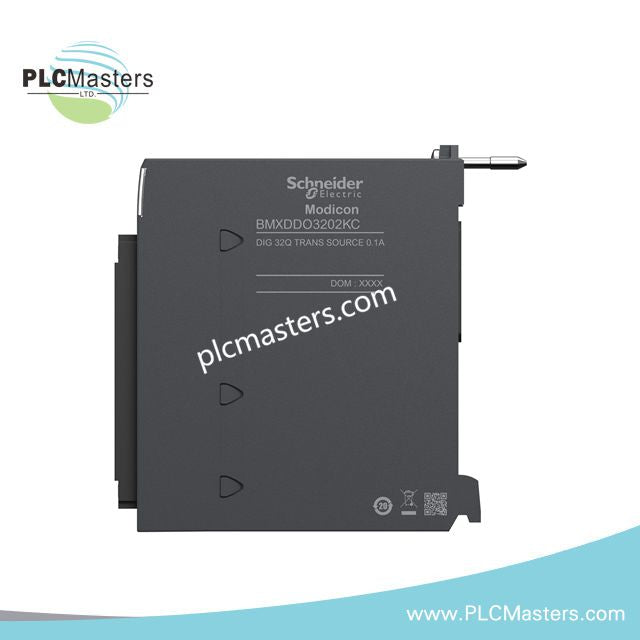

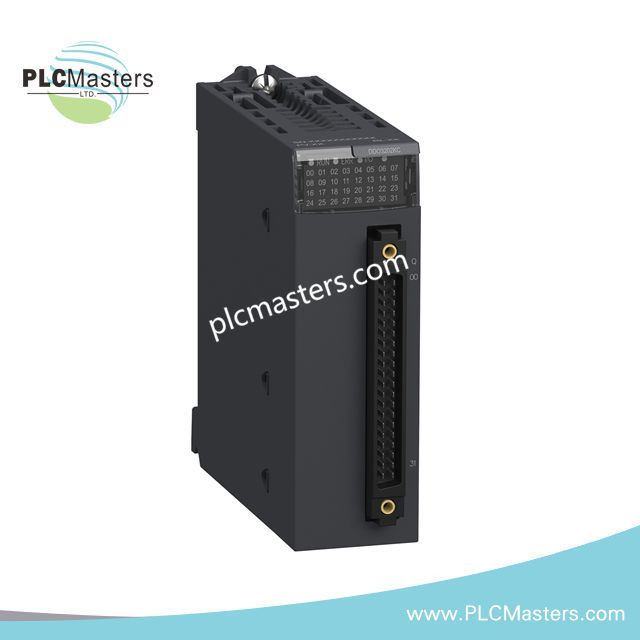

Schneider BMXDDO3202KC Dijital Çıkış Modülü

Genel Bakış

 Schneider BMXDDO3202KC , Modicon X80 serisinden bir dijital çıkış modülüdür. 24 V DC pozitif lojikli 32 katı hâl transistör çıkışı sağlar. Modül, toz, nem ve aşındırıcı gazlara karşı koruma için konformal kaplamaya sahiptir. Zorlu endüstriyel ortamlar için idealdir ve güvenilir otomasyon süreçlerini destekler. BMXDDO3202KC , tek bir 40 yollu konektörle Modicon M340 ve M580 PLC'lere uyar. Kompakt tasarım, standart raflara kolay kurulum sağlar. LED'ler, hızlı teşhis için kanal durumunu ve modül sağlığını gösterir.

Teknik Özellikler

• Seri: Modicon X80

• Modül Türü: Dijital çıkış modülü

• Uygulama: Zorlu endüstriyel ortamlar

• Çıkış Sayısı: 32

• Çıkış Türü: Katı hâl transistörü (kaynak tipi)

• Lojik: Pozitif

• Çıkış Gerilimi: 24 V DC (19…30 V)

• Kanal Başına Akım: 0.125 A

• Maksimum Modül Akımı: 3.2 A

• Maksimum Kaçak Akım: durum 0'da 0.1 mA

• Gerilim Düşümü: durum 1'de <1.5 V

• Yalıtım Direnci: >10 MΩ, 500 V DC

• Güç Kaybı: 3.6 W

• Tepki Süresi: 1.2 ms

• Çıkışların Paralellenmesi: En fazla 3 çıkış

• Koruma: Ters polarite, aşırı yük, aşırı gerilim, kısa devre

• Çıkış Aşırı Yük Koruması: 0.125–0.185 A elektronik devre kesici

• Çıkış Aşırı Gerilim Koruması: Transil diyot

• Çıkış Kısa Devre Koruması: Harici 2 A sigorta

• Maksimum Tungsten Yükü: 1.2 W

• Anahtarlama Frekansı: 0.5/LI² Hz

• Yük Empedansı: ≥220 Ω

• Durum LED'leri: RUN (yeşil), ERR (kırmızı), kanal teşhisi (yeşil)

• Ağırlık: 0.11 kg

• Boyutlar: 32 × 100 × 86 mm

• IP Koruması: IP20

• Çevresel Dayanım: Gaz sınıfı 3C4, toz/kum sınıfı 3S4, tuz seviyesi 2, küf/mantar sınıfı 3B2

• Dielektrik Dayanım: Çıkış/toprak arasında 1500 V AC, çıkış/dahili lojik arasında 1500 V AC, kanallar arasında 500 V DC

• Titreşim Dayanımı: 3 gn

• Darbe Dayanımı: 30 gn

• Çalışma Sıcaklığı: 0…60°C (32…140°F)

• Depolama Sıcaklığı: -40…85°C (-40…185°F)

• Nem: Yoğuşmasız %5–95

• Koruyucu İşlem: Konformal kaplama

• Çalışma Yüksekliği: 0–2000 m, 2000 m'nin üzerinde kapasite düşürme
