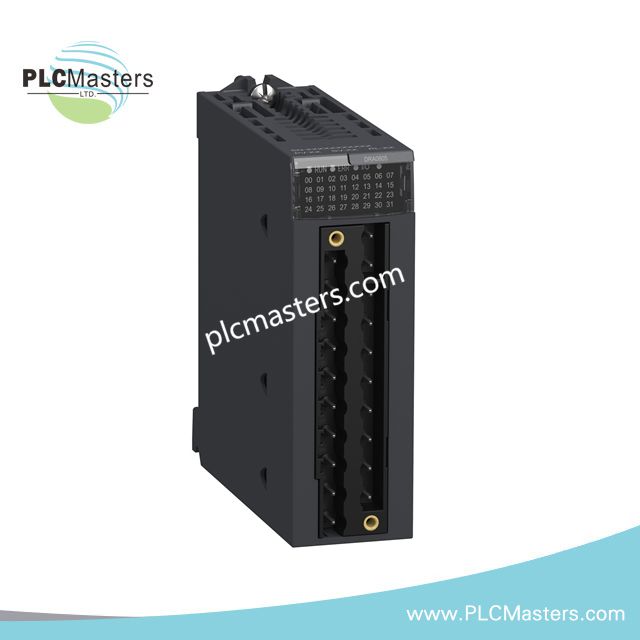

Schneider BMXDRA0805 Dijital Çıkış Modülü

Genel Bakış

 Schneider BMXDRA0805 , Modicon X80 serisinden 8 kanallı bir dijital çıkış modülüdür. AC ve DC yüklerini anahtarlamak için normalde açık röle çıkışlarına sahiptir. Modül, orta ve büyük ölçekli endüstriyel otomasyon uygulamaları için uygundur. Modicon M340 ve M580 Programlanabilir Otomasyon Kontrolörleri (PAC) ile uyumludur. Sağlam tasarımı, endüstriyel koşullarda yüksek güvenilirlik ve uzun süreli çalışma sağlar. LED'ler her kanalın ve modülün çalışma durumunu net biçimde gösterir.

Teknik Özellikler

• Seri: Modicon X80

• Modül Türü: Dijital Çıkış Modülü

• Çıkış Türü: Röle (Normalde Açık)

• Çıkış Sayısı: 8

• AC Çıkış Gerilimi: 24…240 V, 19…264 V AC

• DC Çıkış Gerilimi: 12…24 V, 10…34 V DC

• Geleneksel Serbest Hava Termik Akımı [Ith]: 3 A

• Yalıtım Direnci: > 10 MΩ, 500 V DC

• Güç Kaybı: 2.7 W

• Tepki Süresi: < 10 ms etkinleştirme, < 8 ms devre dışı bırakma

• Tipik Akım Tüketimi: 3.3 V DC'de 79 mA

• MTBF Güvenilirliği: 2,119,902 saat

• Elektriksel Dayanıklılık: Yük türüne bağlı olarak 10.000.000 anahtarlama çevrimine kadar

• Çıkış Koruması: Kanal başına sigorta, sönümleme diyodu veya RC devresi, AC için aşırı gerilim sınırlayıcı

• Minimum Anahtarlama Akımı: 5 V DC'de 10 mA

• Durum LED'leri: 1 yeşil RUN, 1 kırmızı ERR, 1 kırmızı G/Ç, kanal başına 1 yeşil

• IP Koruma Derecesi: IP20

• Çalışma Sıcaklığı: 0…60 °C (32…140 °F)

• Depolama Sıcaklığı: -40…85 °C (-40…185 °F)

• Bağıl Nem: Yoğuşmasız %5…95

• Titreşim Dayanımı: 3 gn

• Darbe Dayanımı: 30 gn

• Dielektrik Dayanımı: 2000 V AC, 1 dakika

• Ağırlık: 0.145 kg
