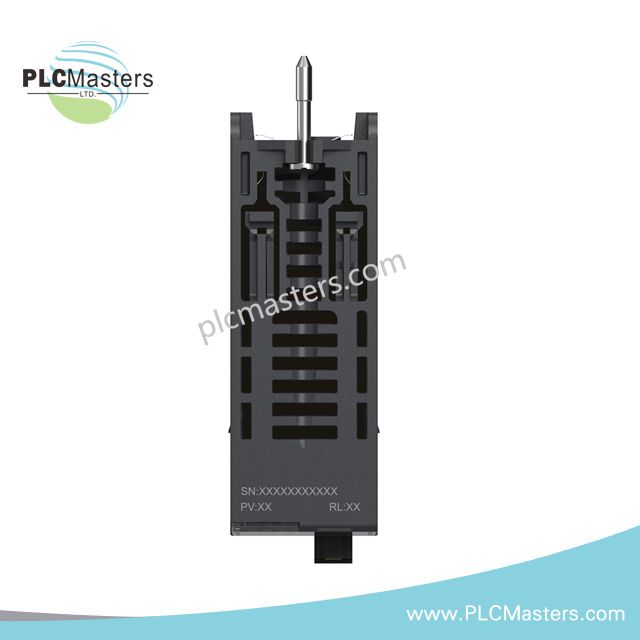

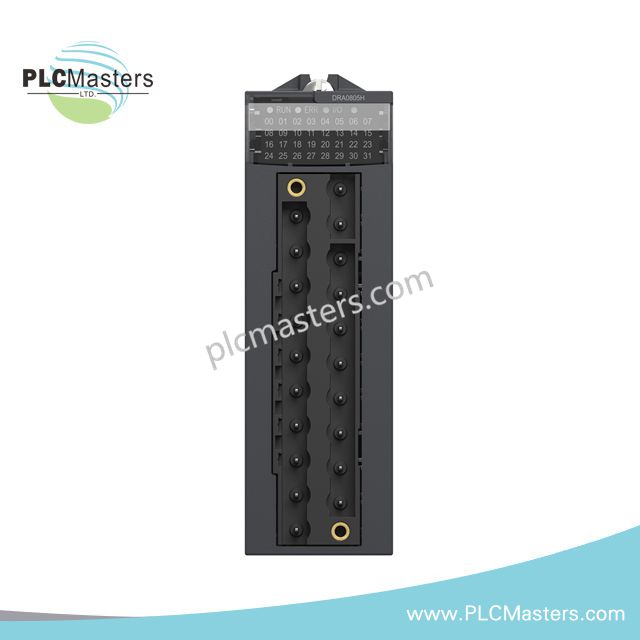

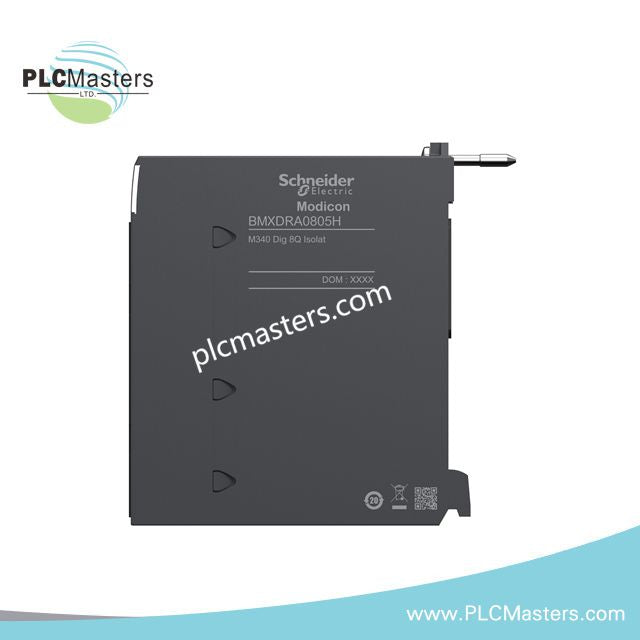

Schneider BMXDRA0805H Dijital Çıkış Modülü

Genel Bakış

Schneider BMXDRA0805H, Modicon X80 serisinden bir dijital çıkış modülüdür. Normalde açık 8 röle çıkışına sahiptir. Modül, hem AC hem de DC yükleri destekler. Zorlu endüstriyel ortamlar için üretilmiştir. Modicon M340 ve M580 PAC'lerle uyumludur. Ağır koşullarda güvenilir çalışma sağlar. Modül, tanılama için net LED durum göstergeleri sunar. Kompakt tasarımı kurulum ve bakımı kolaylaştırır.

Teknik Özellikler

• Modül Tipi: Dijital çıkış modülü

• Seri: Modicon X80

• Dijital Çıkışlar: Normalde açık 8 röle çıkışı

• Çıkış Gerilimi: 24…240 V AC, 12…24 V DC

• Çıkış Akımı: Konvansiyonel serbest hava termik akımı 3 A

• Tepki Süresi: Etkinleştirme < 10 ms, devre dışı bırakma < 8 ms

• Tipik Akım Tüketimi: 3,3 V DC'de 79 mA

• Elektriksel Dayanıklılık: Yük tipine bağlı olarak 10.000.000 çevrime kadar

• MTBF: 2.119.902 saat

• Koruma: IP20, konformal kaplama

• Aşırı Yük/Kısa Devre Koruması: Kanal veya grup başına hızlı etkili sigorta kullanın

• Aşırı Gerilim Koruması: DC için sönümleme diyodu, AC için RC devresi veya ZNO sınırlayıcı

• Durum LED'leri: RUN (yeşil), ERR (kırmızı), kanal başına G/Ç tanılaması

• Çalışma Sıcaklığı: -25…70 °C

• Depolama Sıcaklığı: -40…85 °C

• Bağıl Nem: Yoğuşmasız %5…95

• Titreşim Dayanımı: 3 gn

• Darbe Dayanımı: 30 gn

• Çevresel Dayanım: Gaz, toz, kum, tuz, küf ve mantar sporlarına dayanıklı

• Dielektrik Dayanım: 2000 V AC, 1 dk

• Çalışma İrtifası: Standart olarak 0…2000 m; azaltılmış değerlerle 5000 m'ye kadar

• Sertifikalar: IEC-Ex, ATEX, EAC, CSA, RCM, CE, UL

• Ağırlık: 0,145 kg
