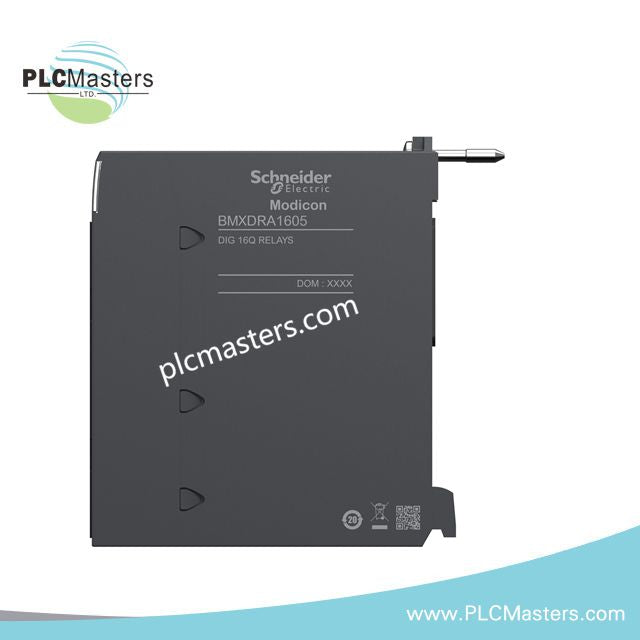

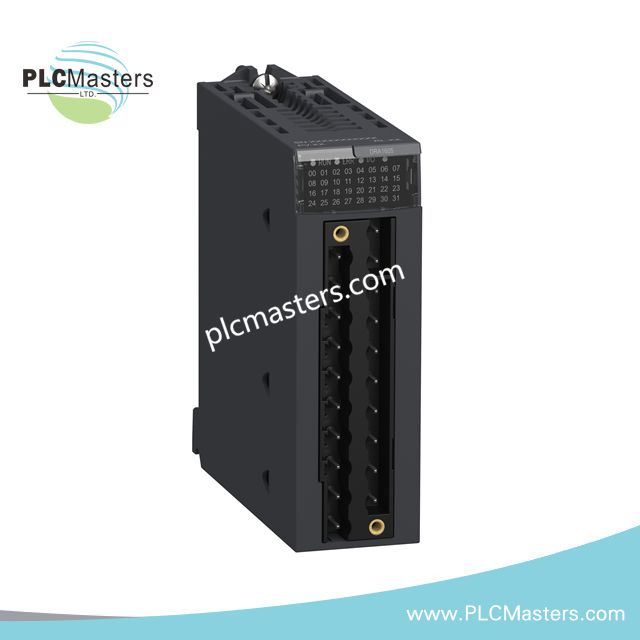

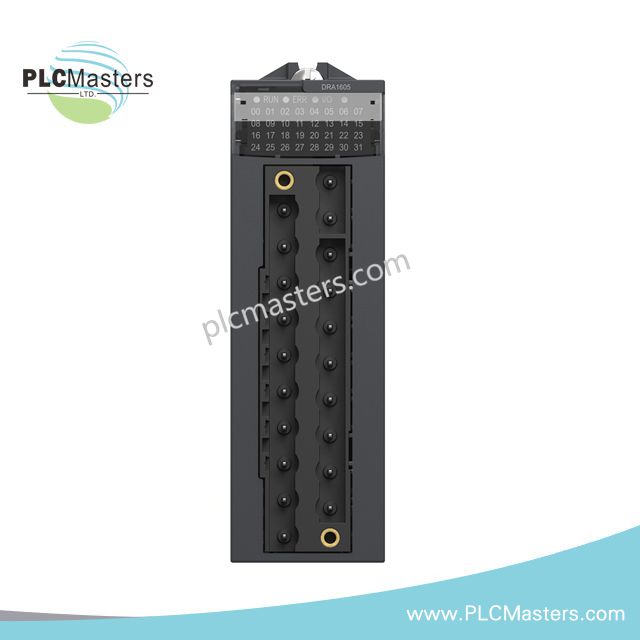

Schneider BMXDRA1605 Dijital Çıkış Modülü

Genel Bakış

 Schneider Electric BMXDRA1605 , Modicon X80 serisinden bir dijital çıkış modülüdür. Hem AC hem de DC yüklerini kontrol etmek için 16 normalde açık röle çıkışı sunar. Modül, sağlam endüstriyel otomasyon için güvenilir anahtarlama ve güçlü izolasyon sağlar. Tasarımı zorlu ortamlar ve yüksek gerilim uygulamaları için uygundur. BMXDRA1605 , gelişmiş koruma özellikleriyle aktüatör, solenoid ve kontaktörlerin hassas kontrolünü sağlar.

Teknik Özellikler

• Seri: Modicon X80

• Modül Tipi: Dijital çıkış modülü

• Çıkış Sayısı: 16 normalde açık röle kanalı

• Çıkış Gerilim Aralığı:

• DC: 24–48 V çalışma aralığı, 19–60 V sınırı

• AC: 24–240 V çalışma aralığı, 19–264 V sınırı

• Geleneksel Termik Akım [Ith]: 2 A

• İzolasyon Direnci: 500 V DC'de >10 MΩ

• Güç Kaybı: 3 W

• Tepki Süresi: devreye alma <8 ms, devreden çıkarma <10 ms

• Tipik Akım Tüketimi: 3,3 V DC'de 100 mA, 24 V DC'de 95 mA

• MTBF Güvenilirliği: 2.100.000 saat

• Çıkış Koruması:

• Kanal veya grup başına hızlı etkili sigortalar kullanın

• DC çıkışları: sönümleme diyodu önerilir

• AC çıkışları: RC devresi veya ZNO aşırı gerilim sınırlayıcı önerilir

• Minimum Anahtarlama Akımı: 5 V DC'de 1 mA

• Elektriksel Dayanıklılık:

• AC-15, DC-12, DC-13: yüke bağlı olarak 300.000 çevrime kadar

• Durum LED'leri:

• 1 RUN (yeşil)

• Kanal başına 1 tanılama LED'i (yeşil)

• 1 ERR (kırmızı)

• 1 I/O (kırmızı)

• Net Ağırlık: 0,15 kg

• Koruma Derecesi: IP20

• Dielektrik Dayanım: 2000 V AC, 50/60 Hz, 1 dk

• Titreşim Dayanımı: 3 gn

• Darbe Dayanımı: 30 gn

• Çalışma Sıcaklığı: 0–60 °C (32–140 °F)

• Depolama Sıcaklığı: -40–85 °C (-40–185 °F)

• Bağıl Nem: 55 °C'de %5–95, yoğuşmasız

• Çalışma Yüksekliği: standart 0–2000 m, 2000–5000 m arasında kapasite düşürülür
