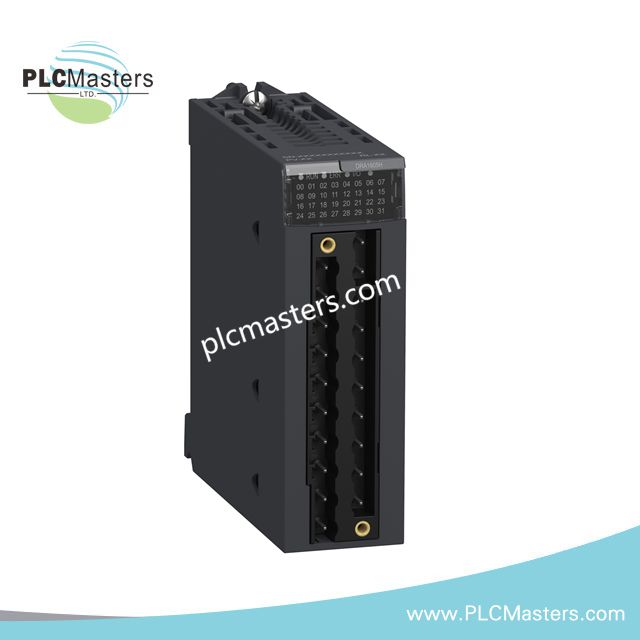

Schneider BMXDRA1605H Ayrık Çıkış Röle Modülü

Genel Bakış

 Schneider Electric BMXDRA1605 , Modicon X80 serisinden bir dijital çıkış modülüdür. Hem AC hem de DC yüklerini kontrol etmek için 16 normalde açık röle çıkışı sunar. Modül, sağlam endüstriyel otomasyon için güvenilir anahtarlama ve güçlü izolasyon sağlar. Tasarımı zorlu ortamlar ve yüksek gerilimli uygulamalar için uygundur.  BMXDRA1605 , gelişmiş koruma özellikleriyle aktüatör, solenoid ve kontaktör kontrolünü hassas biçimde gerçekleştirir.

Teknik Özellikler

• Seri: Modicon X80

• Modül Tipi: Dijital çıkış modülü

• Çıkış Sayısı: 16 NO röle kanalı

• Çıkış Gerilim Aralığı:

• DC: 24–48 V çalışma, 19–60 V sınır

• AC: 24–240 V çalışma, 19–264 V sınır

• Geleneksel Termik Akım [Ith]: 2 A

• Yalıtım Direnci: 500 V DC'de >10 MΩ

• Güç Kaybı: 3 W

• Tepki Süresi: etkinleştirme <8 ms, devre dışı bırakma <10 ms

• Tipik Akım Tüketimi: 3,3 V DC'de 100 mA, 24 V DC'de 95 mA

• MTBF Güvenilirliği: 2.100.000 saat

• Çıkış Koruması:

• Kanal veya grup başına hızlı atan sigortalar kullanın

• DC çıkışlar: sönümleme diyodu önerilir

• AC çıkışlar: RC devresi veya ZNO darbe sınırlayıcı önerilir

• Minimum Anahtarlama Akımı: 5 V DC'de 1 mA

• Elektriksel Dayanıklılık:

• AC-15, DC-12, DC-13: yüke bağlı olarak 300.000 çevrime kadar

• Durum LED'leri:

• 1 RUN (yeşil)

• Kanal başına 1 teşhis LED'i (yeşil)

• 1 ERR (kırmızı)

• 1 I/O (kırmızı)

• Net Ağırlık: 0,15 kg

• Koruma Derecesi: IP20

• Dielektrik Dayanım: 2000 V AC, 50/60 Hz, 1 dk

• Titreşim Dayanımı: 3 gn

• Darbe Dayanımı: 30 gn

• Çalışma Sıcaklığı: 0–60 °C (32–140 °F)

• Depolama Sıcaklığı: -40–85 °C (-40–185 °F)

• Bağıl Nem: 55 °C'de %5–95, yoğuşmasız

• Çalışma Yüksekliği: standart 0–2000 m, 2000–5000 m arasında kapasite düşürülür
