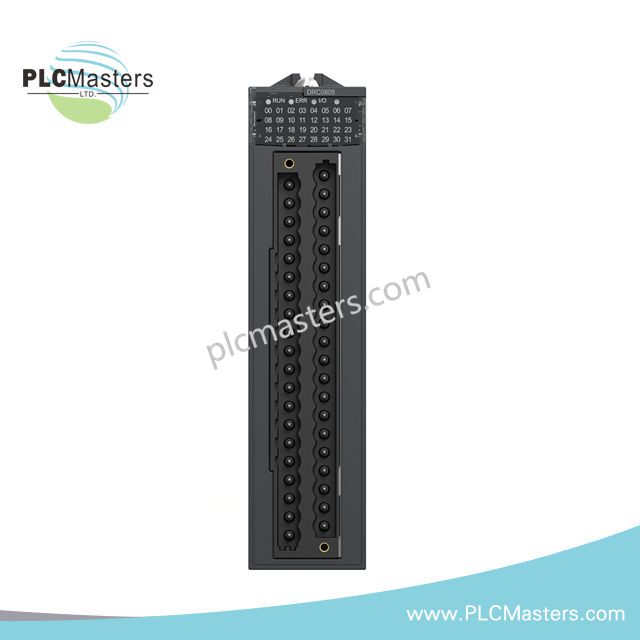

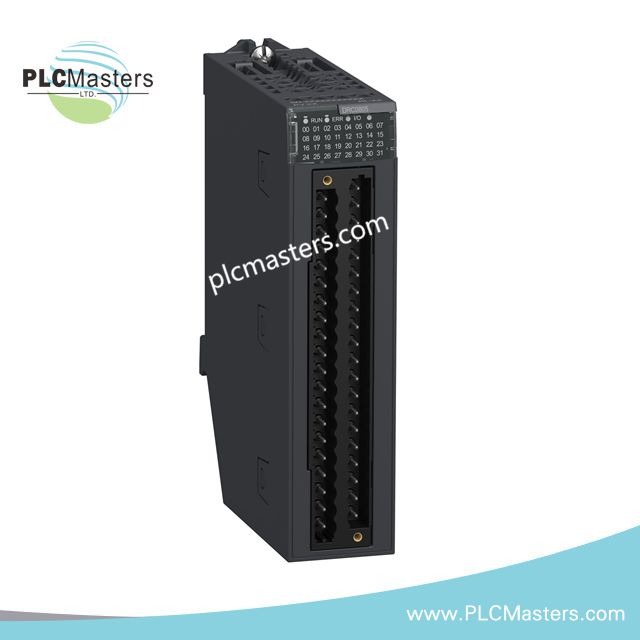

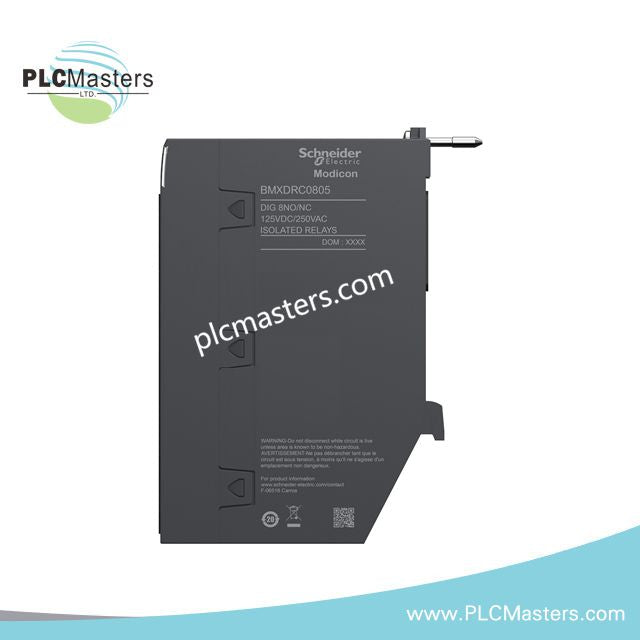

Schneider BMXDRC0805 Ayrık Çıkış Rölesi Modülü

Genel Bakış

 Schneider Electric BMXDRC0805 , Modicon X80 serisinden bir röleli dijital çıkış modülüdür. Normalde açık (NO) veya normalde kapalı (NC) olarak yapılandırılabilen 8 röle çıkışına sahiptir. Modül, hem AC (24–240 V) hem de DC (24–125 V) yükleri destekler. Solenoidleri, kontaktörleri ve aktüatörleri kontrol etmeye uygun yalıtılmış çıkışlar sunar.  BMXDRC0805 , zorlu endüstriyel ortamlarda güvenilir çalışma sağlar. Modicon M340 ve M580 PLC'lerle sorunsuz şekilde entegre olur ve hem yerel hem de uzak G/Ç yapılandırmalarını destekler.

Teknik Özellikler

• Seri: Modicon X80

• Modül Türü: Röleli dijital çıkış modülü

• Çıkış Sayısı: 8, NO veya NC olarak yapılandırılabilir

• Dijital Çıkış Mantığı: Pozitif veya negatif

• Dijital Çıkış Gerilimi: 24–240 V AC, 24–125 V DC

• Elektrik Bağlantısı: 40 yollu klemens

• Şebeke Frekansı: 50/60 Hz, sınırlar 47–63 Hz

• Sensör Güç Kaynağı: 5–150 V DC/19–264 V AC

• Geleneksel Serbest Hava Termik Akımı (Ith): 40°C'de 4 A, 50°C'de 3 A, 60°C'de 2 A

• Yalıtım Direnci: 500 V DC'de >10 MΩ

• Güç Kaybı: 3,6 W

• Tepki Süresi: ≤10 ms etkinleştirme, ≤13 ms devre dışı bırakma

• Tipik Akım Tüketimi: 3,3 V DC'de 40 mA, 24 V DC'de 101 mA

• MTBF Güvenilirliği: 2.652.590 saat

• Koruma Türü: AC/DC yükler için harici kısa devre, aşırı yük ve aşırı gerilim koruması

• Minimum Anahtarlama Akımı: 5 V DC'de 10 mA

• Elektriksel Dayanıklılık: Gerilim ve yüke bağlı olarak AC-12/AC-15/DC-12/DC-13 çevrimlerini destekler

• Durum LED'leri: 1 RUN LED'i (yeşil), kanal başına 1 LED (yeşil), 1 ERR LED'i (kırmızı), 1 I/O LED'i (kırmızı)

• Ağırlık: 0,189 kg

• Boyutlar: 32 x 100 x 86 mm

• Koruma Derecesi: IP20

• Dielektrik Dayanım: 1 dakika boyunca 1780 V AC

• Titreşim Dayanımı: 3 gn

• Darbe Dayanımı: 30 gn

• Bağıl Nem: Yoğuşmasız %0–95

• Çalışma Rakımı: Standart olarak 0–2.000 m, değer düşürmeyle 5.000 m'ye kadar
