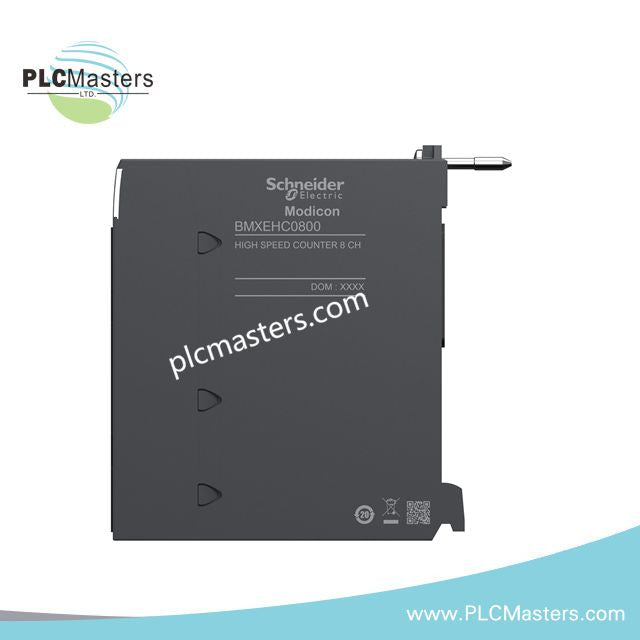

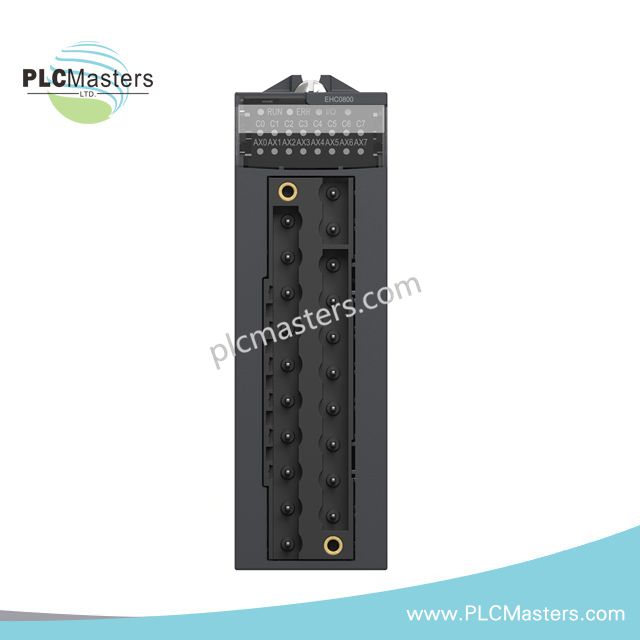

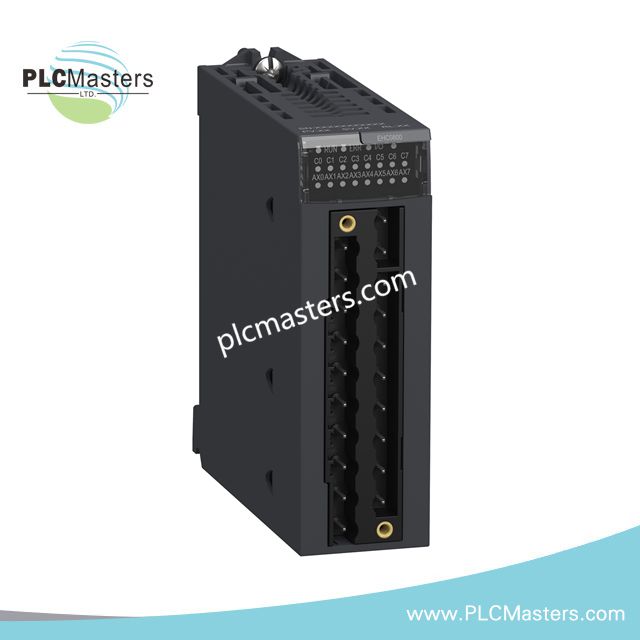

Schneider BMXEHC0800 Yüksek Hızlı Sayaç Modülü

Genel Bakış

 Schneider Electric BMXEHC0800 , Modicon M340 ve X80 otomasyon platformları için yüksek hızlı bir sayıcı modülüdür. Zorlu endüstriyel uygulamalar için gelişmiş sayma ve ölçüm işlevlerine sahip 8 kanal sunar. Modül, çeşitli proses kontrol senaryolarında esneklik sağlayan tekli mod ve çift fazlı mod girişlerini destekler. Sağlam tasarımı, orta ve büyük ölçekli otomasyon sistemlerinde güvenilir çalışma sağlar. IP20 koruması ve uluslararası standartlara uygunluğu sayesinde yüksek performans ve dayanıklılık sunar.

Teknik Özellikler

• Ürün Grubu:  Modicon M340 otomasyon platformu

• Ürün Tipi:  Yüksek hızlı sayıcı modülü

• Kanal Sayısı: 8

• Maksimum Sayma Frekansı: 10.000 Hz

• Giriş Türleri: 2 tekli mod, 3 çift fazlı mod

• Giriş Uyumluluğu: 19,2–30 V 2 telli/3 telli yaklaşım sensörleri, push-pull çıkışlı artımlı enkoderler

• Giriş Gerilimi: 24 V DC

• Sayıcı İşlevleri: Yukarı/aşağı sayma, 32 bit sayıcı, döngüsel sayma, frekans ölçer, olay sayma

• Çevrim Süresi: 5 ms

• İzolasyon Gerilimi: 60 saniye boyunca 1.500 V

• Elektrik Bağlantısı: 20 pinli konnektör

• Giriş Akımı: 11 V'ta 2 mA

• 1 Durumu Gerilimi Garantisi: 11–30 V

• 1 Durumu Akımı Garantisi: ≥ 6 mA

• 0 Durumu Gerilimi Garantisi: < 5 V

• 0 Durumu Akımı Garantisi: ≤ 1,5 mA

• Akım Tüketimi: 3,3 V DC veri yolunda 200 mA, 24 V DC sensörde 80 mA

• Modül Formatı: Standart

• Net Ağırlık: 0,113 kg

• Çalışma Sıcaklığı: 0–60 °C (32–140 °F)

• Bağıl Nem: Yoğuşmasız %10–95

• IP Koruma Derecesi: IP20
